Педаль сцепления УАЗ Патриот

Снятие и установка педали сцепления УАЗ Патриот

Педаль сцепления снимаем для ремонта, если в результате эксплуатации появился люфт в педальном узле.

Вам потребуются: ключи «на 13», «на 17», «на 22», пассатижи.

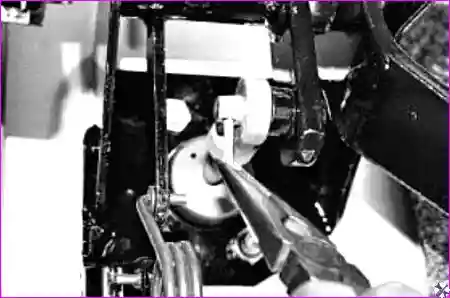

Подготовка к снятию педали сцепления: доступ к педальному узлу
Рис. 1 — Подготовка к снятию педали сцепления

Извлеките шплинт из отверстия пальца педали привода выключения сцепления.

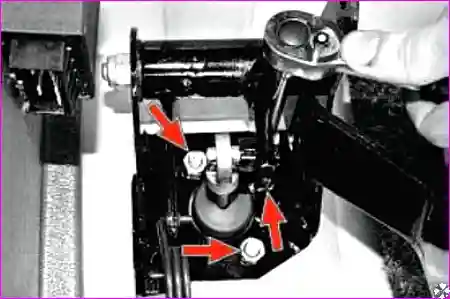

Извлечение шплинта из отверстия пальца педали
Рис. 2 — Извлечение шплинта из пальца педали

Отверните три гайки крепления кронштейна педали и снимите педаль в сборе с кронштейном.

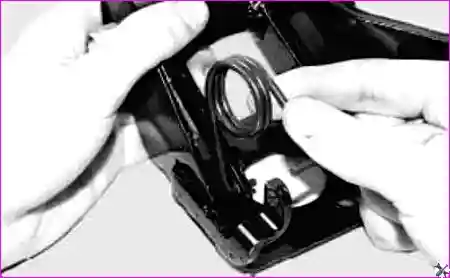

Снятие педали в сборе с кронштейном
Рис. 3 — Снятие кронштейна с педалью

Извлеките возвратную пружину.

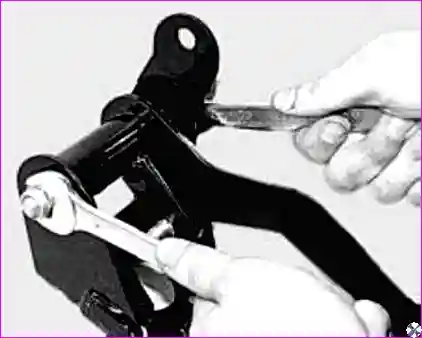

Извлечение возвратной пружины педали сцепления
Рис. 4 — Извлечение возвратной пружины

Придерживая ось от проворачивания вторым ключом, отверните гайку.

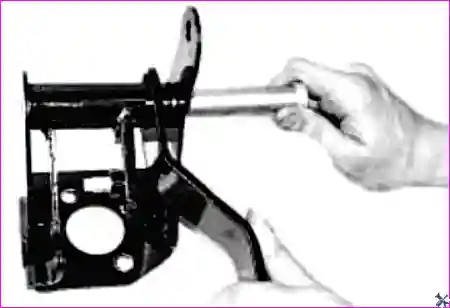

Отворачивание гайки оси педали с удержанием вторым ключом
Рис. 5 — Отворачивание гайки оси

Извлеките ось, а затем педаль.

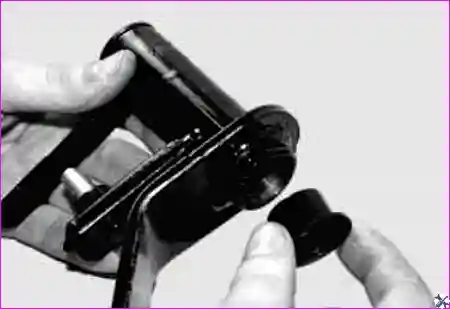

Извлечение втулок педали сцепления для замены
Рис. 6 — Извлечение втулок педали

Извлеките втулки педали сцепления. Замените изношенные втулки.

Установите педаль сцепления в порядке, обратном снятию.
