Насос охлаждения УАЗ Патриот

Водяной насос снимают для доступа к другим деталям, а также для его ремонта или замены при возникновении во время работы шума, уровень которого превышает обычный и который появляется при образовании большого радиального люфта вала насоса.

Рекомендация: Разборка насоса — довольно трудоемкая работа, поэтому при возникновении неисправности рекомендуем заменить насос в сборе.

Вам потребуются: ключ «на 12», шестигранник «на 6», отвертка с плоским лезвием, монтажная лопатка.

Работы по снятию и установке водяного насоса показаны при снятом радиаторе системы охлаждения двигателя.

Слейте жидкость из системы охлаждения двигателя. Снимите с кронштейна насос гидроусилителя рулевого управления. Снимите вязкостную муфту привода вентилятора. Снимите ремень привода генератора и водяного насоса.

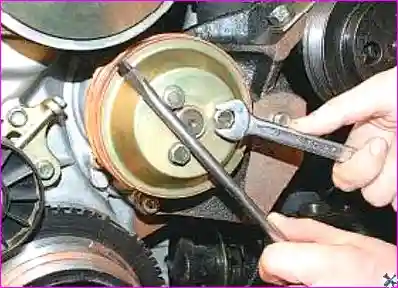

Фиксация шкива от проворачивания для выворачивания болтов — **Рис. 1** — Фиксация шкива при откручивании болтов

Зафиксировав шкив от проворачивания, выверните три болта его крепления.

Снятие отражателя шкива водяного насоса — **Рис. 2** — Снятие отражателя шкива

Снимите отражатель шкива.

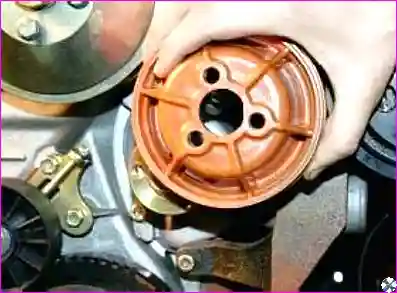

Снятие шкива водяного насоса — **Рис. 3** — Снятие шкива

Снимите шкив.

Выворачивание верхних болтов крепления кронштейна насоса ГУР — **Рис. 4** — Выворачивание болтов кронштейна насоса ГУР

Выверните два верхних болта крепления кронштейна насоса гидроусилителя.

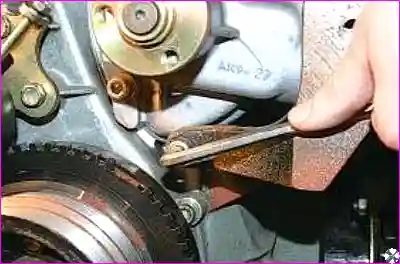

Откручивание нижнего болта насоса гидроусилителя — **Рис. 5** — Откручивание нижнего болта насоса ГУР

Открутите один нижний болт насоса гидроусилителя рулевого управления.

Отведение кронштейна в сборе с насосом ГУР в сторону — **Рис. 6** — Отведение кронштейна с насосом ГУР

Отведите в сторону кронштейн в сборе с насосом ГУР.

**Рис. 7** — Ослабление хомутов шланга термостата

Ослабьте затяжку крепления хомутов шланга термостата.

**Рис. 8** — Ослабление хомута трубы забора охлаждающей жидкости

Ослабляем затяжку хомута трубы забора охлаждающей жидкости.

Выкручивание передних болтов крепления корпуса насоса — **Рис. 9** — Выкручивание передних болтов крепления

Выкручиваем два передних болта крепления корпуса насоса.

Откручивание заднего болта крепления водяного насоса — **Рис. 10** — Откручивание заднего болта

Откручиваем один болт с задней стороны.

Снятие водяного насоса с двигателя — **Рис. 11** — Снятие водяного насоса

Снимаем водяной насос.

Очистите привалочную поверхность от старой прокладки.

Важно: Установите водяной насос и все снятые детали в обратном порядке. Не забудьте нанести герметик на привалочные поверхности водяного насоса и блока цилиндров.

Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Доливка и замена охлаждающей жидкости двигателя автомобиля УАЗ Патриот»).
