Проверка и замена щеток генератора УАЗ Патриот
Щетки проверяем при недостаточном заряде аккумулятора или при отсутствии зарядки.
Проверка и замена щеток генератора 9422.3701
Проверить и заменить щетки можно без снятия генератора с двигателя
Для этого:
Отсоединяем минусовую клемму аккумулятора

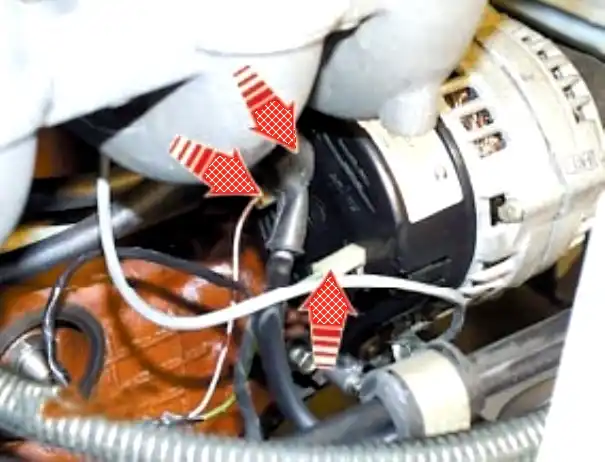

Отсоединяем провода от трех выводов генератора

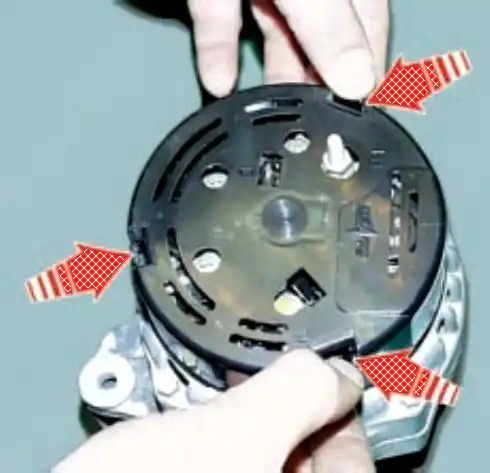

Снимаем заднюю крышку, отжав три защелки

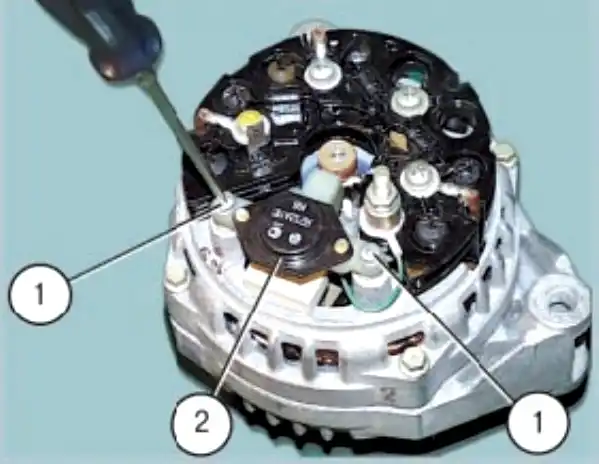

Выкручиваем два винта 1 и снимаем щеткодержатель 2 с регулятором напряжения в сборе
Проверяем, как перемещаются щетки в щеткодержателе. Если щетки заклинило, нужно заменить щеткодержатель в сборе.
Заменять можно если на самих щетках есть дефекты, сколы, трещины.

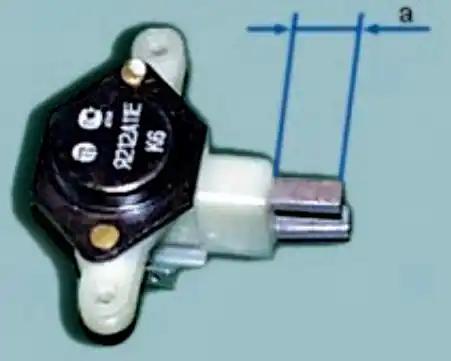

Проверяем величину выступания щеток из щеткодержателя.
Если величина выступания щеток в свободном состоянии меньше 4,5 мм, нужно заменить щеткодержатель в сборе с регулятором напряжения.
Проверка и замена щеток генератора ISKRA
Также можно проверить и заменить щетки без снятия генератора
Отсоединяем минусовую клемму аккумулятора
Отсоединяем колодку с проводом от вывода обмотки возбуждения генератора
Откручиваем гайку
Снимаем клемму с вывода «+» генератора

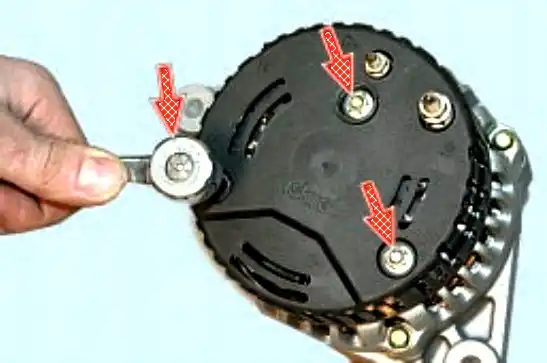

Снимаем заднюю крышку, отвернув три гайки шпилек ее крепления

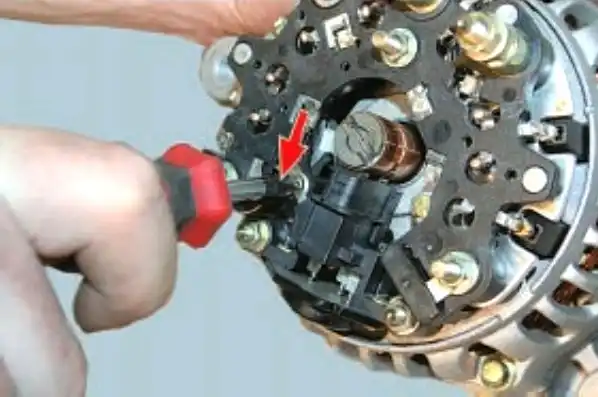

Выкручиваем винт крепления вывода щеткодержателя

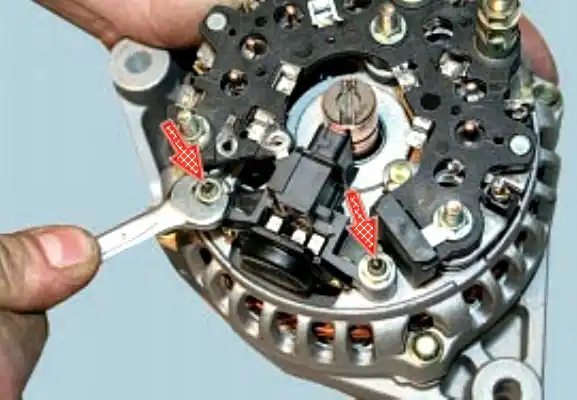

Откручиваем две гайки крепления щеткодержателя

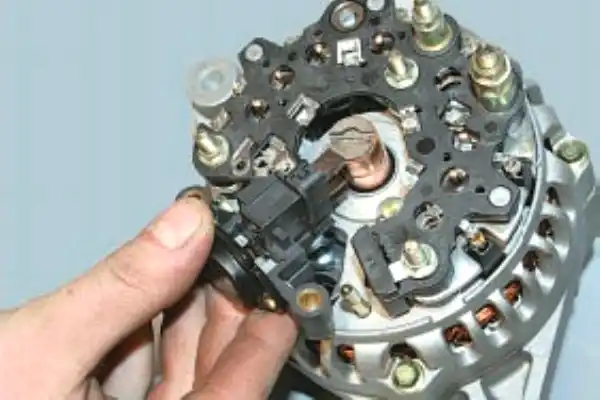

Снимаем щеткодержатель в сборе с регулятором напряжения
Проверяем, как перемещаются щетки в щеткодержателе. Если щетки заклинило, нужно заменить щеткодержатель в сборе.
Заменять можно если на самих щетках есть дефекты, сколы, трещины.

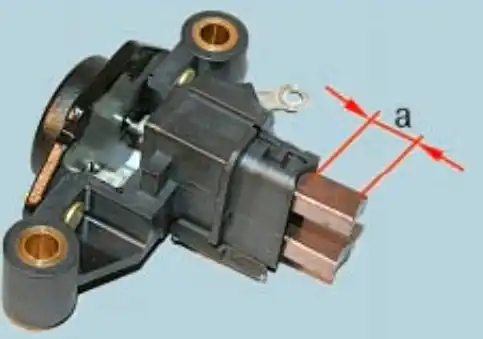

Измеряем величину выступания щеток из щеткодержателя.
Если величина выступания щеток в свободном состоянии меньше 4,5 мм, нужно заменить щеткодержатель в сборе с регулятором напряжения.

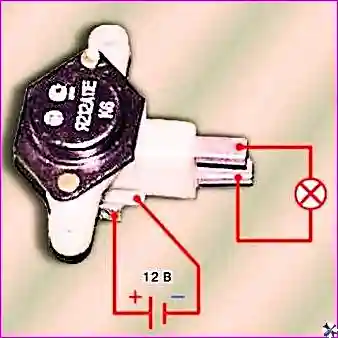

Проверяем исправность регулятора напряжения
Подсоединить контрольную лампу 12 V к щеткам.
Подать напряжение 12 V «+» на клемму , а «–» на «массу» щеткодержателя.
При этом контрольная лампа должна гореть.
Если контрольная лампа не горит, регулятор напряжения необходимо заменить.
