Ремонт генератора УАЗ Патриот
На автомобиле устанавливается генератор фирмы BOSCH или ISKRA
Даже кратковременная работа двигателя при отключенном аккумуляторе может вызвать повреждение диодов генератора
Снятие генератора с автомобиля было рассмотрено в статье Как заменить генератор УАЗ Патриот
Ремонт генератора
Для этого нужно: накидные ключи «на 8», «на 10», «на 24», шестигранник «на 8», отвертки с плоским и крестообразным лезвиями, молоток, пассатижи.
Очистите генератор от пыли и грязи.

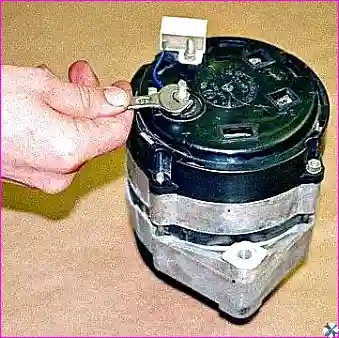

Ключом на 10 отворачиваем гайку крепления провода.
Ключом на 8 отворачиваем гайку крепления конденсатора и снимаем его.

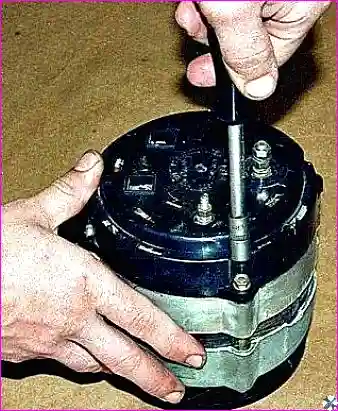

Головкой на 8 отворачиваем две гайки

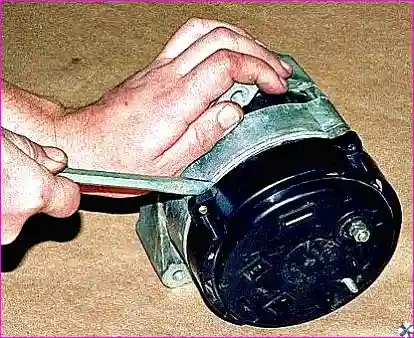

Поддев отверткой, снимаем пластмассовый кожух генератора.

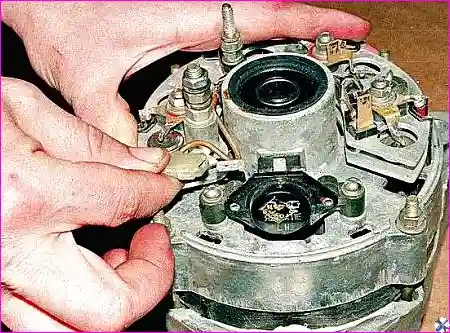

Отсоединяем разъем от регулятора напряжения.

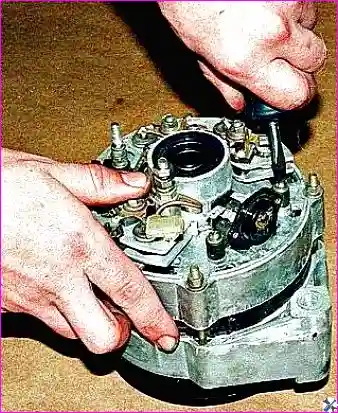

Отворачиваем два винта крепления регулятора напряжения

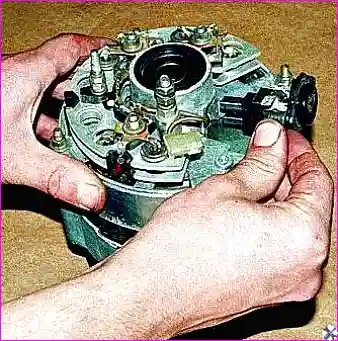

Снимаем регулятор напряжения

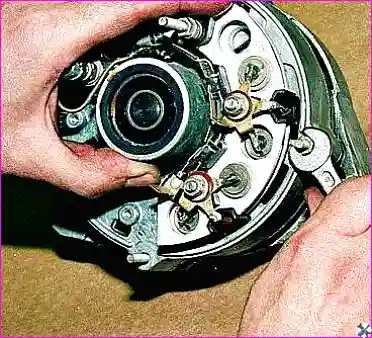

Ключом на 8 отворачиваем гайки болтов, стягивающих крышки.

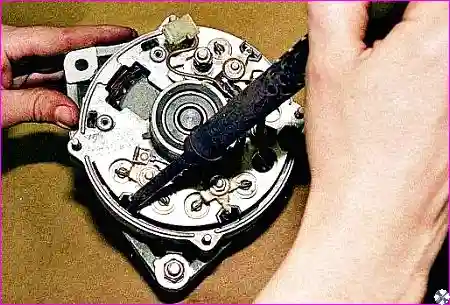

Отпаиваем три вывода обмотки статора от выпрямительного блока

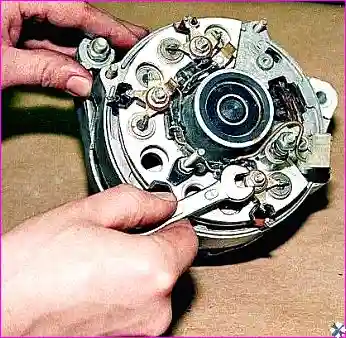

Ключом на 8 отворачиваем три гайки крепления выпрямительного блока

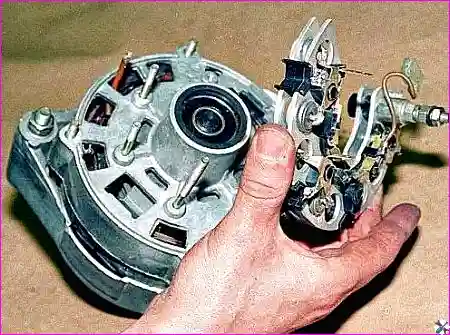

Снимаем выпрямительный блок

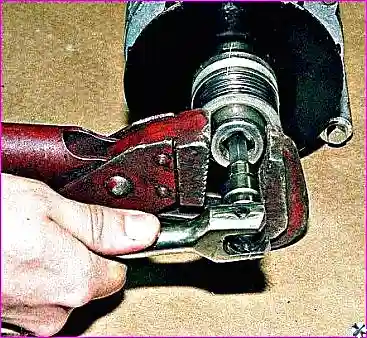

Через отверстие головки на 24 (удерживаемой газовым ключом) шестигранником на 8, удерживая вал, отворачиваем гайку

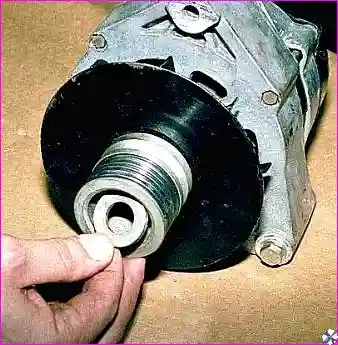

Снимаем шайбу
Наживив гайку заподлицо с торцом оси ротора и удерживая генератор на весу за вентилятор, несильными ударами через мягкую выколотку выбиваем шкив.

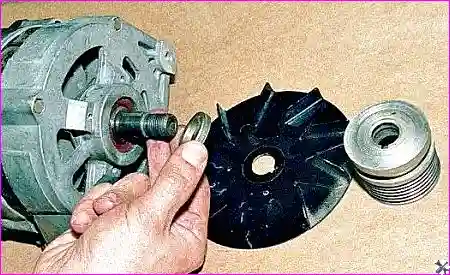

Отвернув гайку, снимаем шкив, вентилятор и упорную втулку.

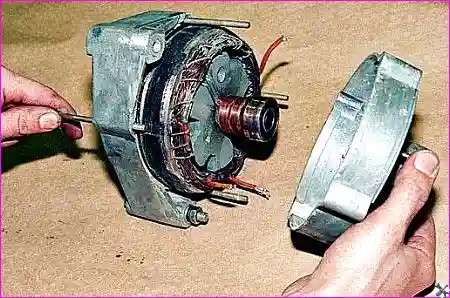

Помечаем взаимное положение крышек генератора и снимаем заднюю крышку.

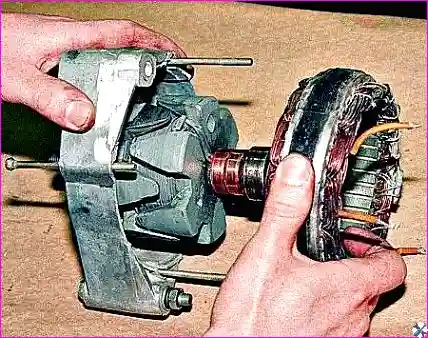

Вынимаем статор из передней крышки.

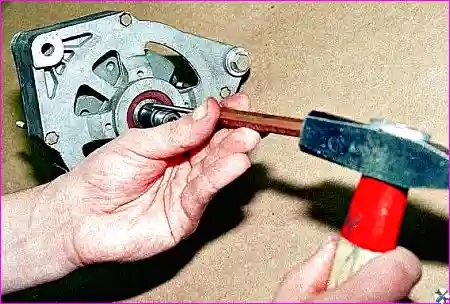

Бородком выбиваем шпонку.

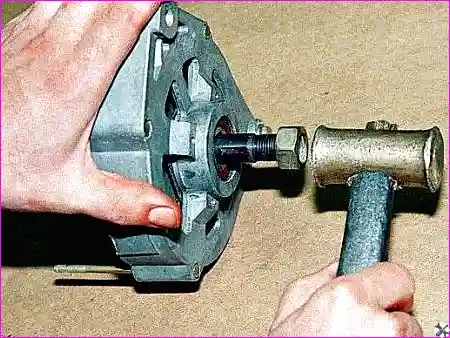

Если нет специального съемника, наворачиваем на вал гайку заподлицо с торцом и молотком из мягкого металла выбиваем ось ротора из переднего подшипника.

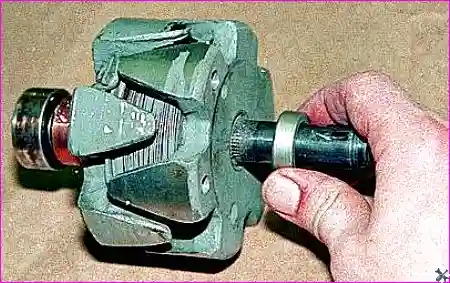

Снимаем с оси упорную втулку

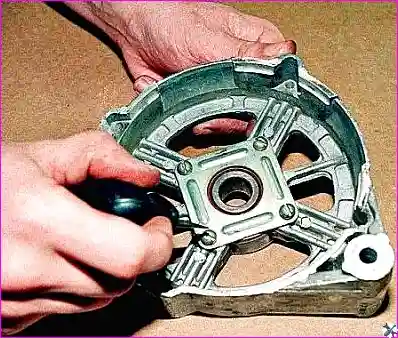

Отворачиваем четыре винта крепления крышки переднего подшипника.

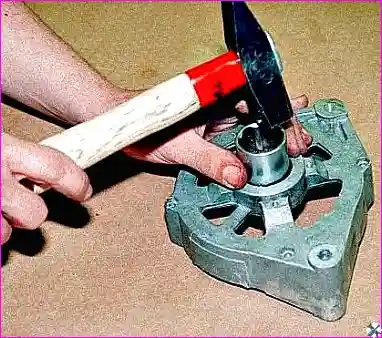

Через оправку выбиваем подшипник

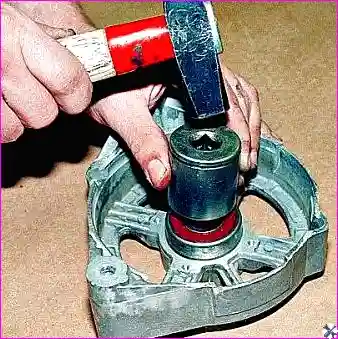

Устанавливаем новый подшипник.

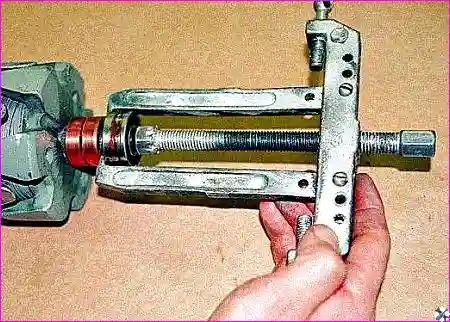

Съемником демонтируем задний подшипник с вала ротора.

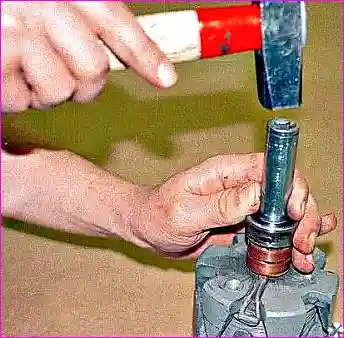

Новый подшипник запрессовываем подходящей втулкой, прикладывая усилие к внутреннему кольцу.

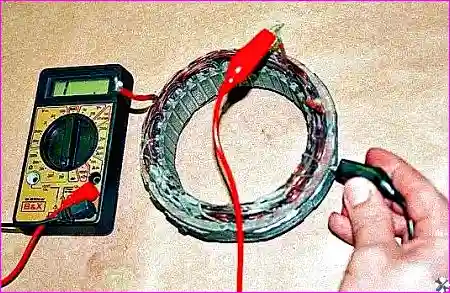

Омметром проверяем отсутствие замыкания обмотки статора на корпус

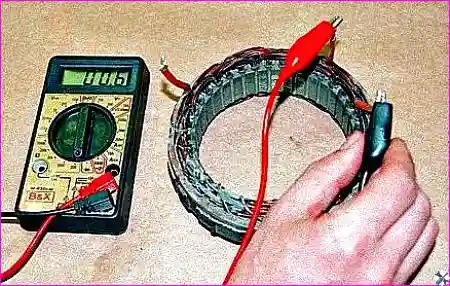

Проверяем отсутствие обрыва цепи в обмотке статора.

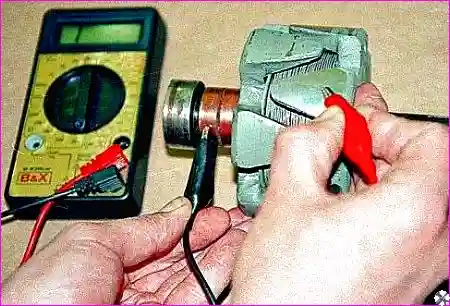

Проверяем отсутствие замыкания обмотки ротора на корпус.

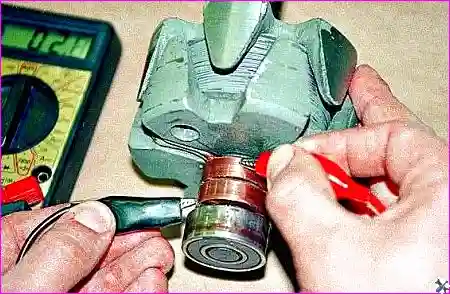

Измеряем сопротивление обмотки возбуждения ротора, которое должно быть в пределах 2,3–2,7 Ом.

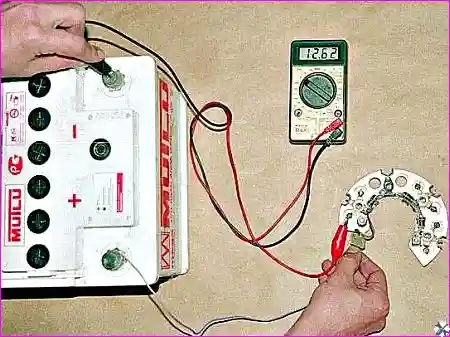

Подавая напряжение (12 В) разной полярности на диоды, проверяем исправность выпрямительного блока
Собираем генератор в обратном порядке.
