Как заменить наконечники рулевых тяг автомобиля УАЗ Патриот

Регулировка наконечников рулевых тяг

Если в наконечниках рулевых тяг обнаружился зазор, то нужно:

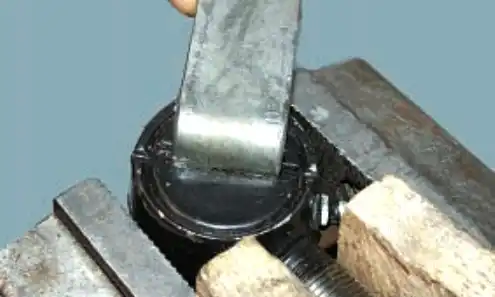

Регулировка наконечника рулевой тяги — Рис. 1. Регулировка наконечника рулевой тяги.

затянуть заглушку наконечника до упора (показано на снятом наконечнике);
затем ослабляем заглушку на пол-оборота;
в этом положении закерниваем заглушку.

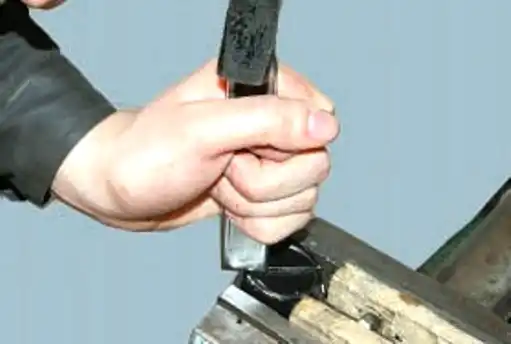

Закернивание заглушки наконечника — Рис. 2. Закернивание заглушки наконечника.

Важно: Если зазор устранить таким способом не удается, то нужно заменить наконечник.

Замена наконечника рулевой тяги

Для замены наконечника нужны инструменты: ключи на 8, 22, 27, пассатижи, съемник шаровых шарниров.

Инструменты для замены наконечника — Рис. 3. Инструменты для замены наконечника.

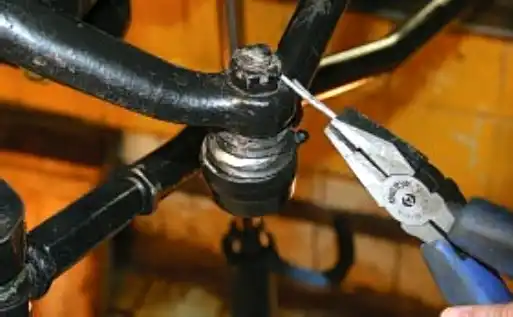

С помощью пассатижей расшплинтовываем гайку крепления пальца шарового шарнира.

Расшплинтовка гайки — Рис. 4. Расшплинтовка гайки крепления.

Ослабляем контргайку наконечника рулевой тяги.

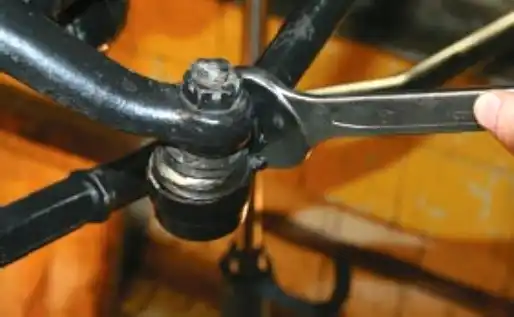

Ослабление контргайки — Рис. 5. Ослабление контргайки наконечника.

Откручиваем гайку крепления пальца шарового шарнира.

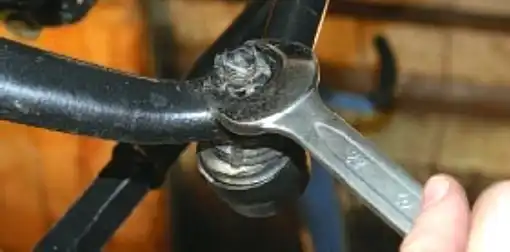

Откручивание гайки пальца — Рис. 6. Откручивание гайки пальца шарового шарнира.

Устанавливаем съемник шаровых шарниров.

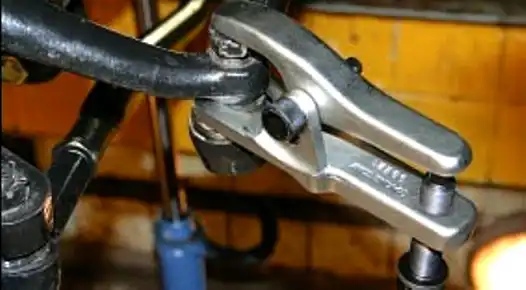

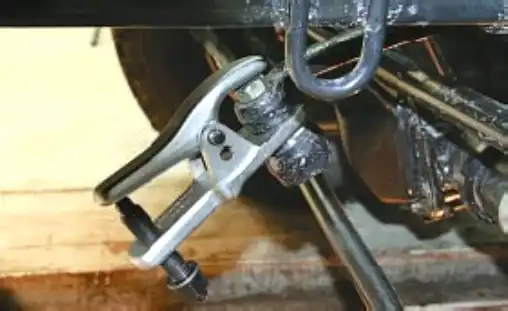

Установка съемника — Рис. 7. Установка съемника шаровых шарниров.

Выпрессовываем палец шарового шарнира из рычага поворотного кулака.

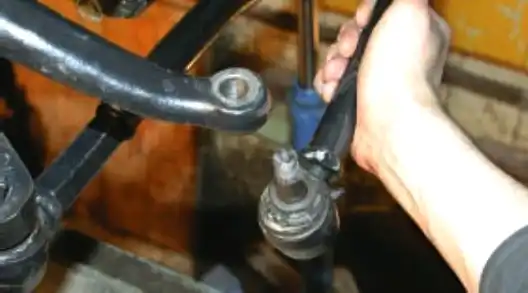

Выпрессовка пальца — Рис. 8. Выпрессовка пальца шарового шарнира.

После этого выкручиваем наконечник из рулевой тяги, при этом подсчитываем число оборотов, чтобы при установке не нарушить угол схождения колес.

Важно: Наконечники правый и левый имеют разное направление резьбы.

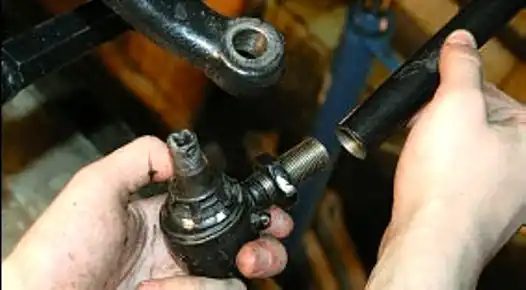

Выкручивание наконечника — Рис. 9. Выкручивание наконечника из рулевой тяги.

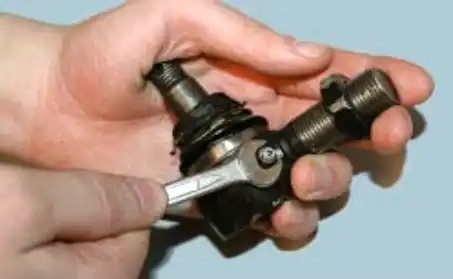

При установке нового наконечника, если нет пресс-масленки, выкручиваем пресс-масленку из старого наконечника.

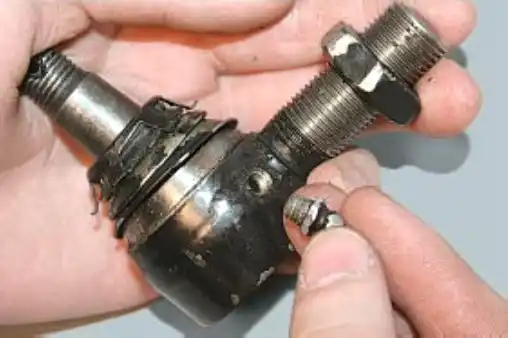

Выкручивание пресс-масленки — Рис. 10. Выкручивание пресс-масленки из старого наконечника.

Вкручиваем пресс-масленку в новый наконечник.

Устанавливаем наконечник рулевой тяги в обратной последовательности.

Замена наконечника — Рис. 11. Замена наконечника рулевой тяги.

Замена тяги сошки

Для замены тяги сошки необходимо выпрессовать пальцы шаровых шарниров ее наконечников из рулевой сошки и рычага поворотного кулака.

Замена тяги рулевой трапеции

Для замены тяги рулевой трапеции выпрессовываем пальцы шаровых шарниров наконечников тяги из поворотных кулаков.
