Как заменить главную передачу УАЗ Патриот

Снятие и установка главной передачи заднего моста УАЗ Патриот

Главную передачу снимают для ремонта или замены.

Важно: Вам потребуются: ключ «на 10», торцовая головка «на 19», «на 27».

Установите упоры под передние колеса автомобиля.

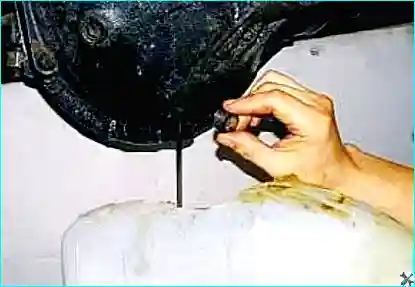

Слив масла из картера заднего моста — Рис. 1. Выворачивание пробки из картера заднего моста.

Выверните пробку из картера заднего моста и слейте масло.

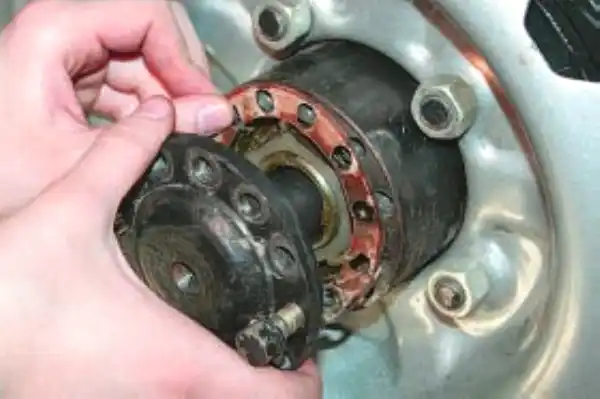

Снятие полуоси — Рис. 2. Снятие полуосей заднего моста.

Снятие полуоси — Рис. 2. Снятие полуосей заднего моста.

Снимите обе полуоси.

Отсоедините задний карданный вал от фланца редуктора заднего моста.

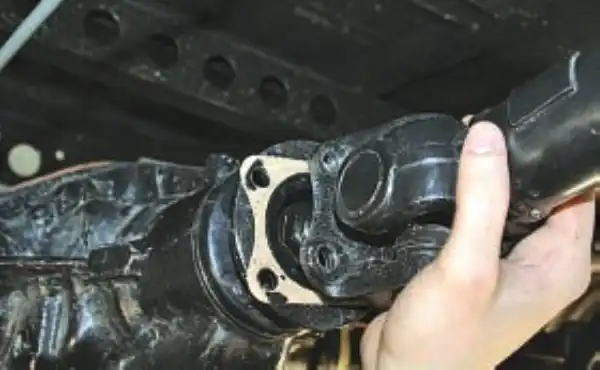

Отсоединение карданного вала — Рис. 3. Отсоединение карданного вала от фланца редуктора.

Отсоединение карданного вала — Рис. 3. Отсоединение карданного вала от фланца редуктора.

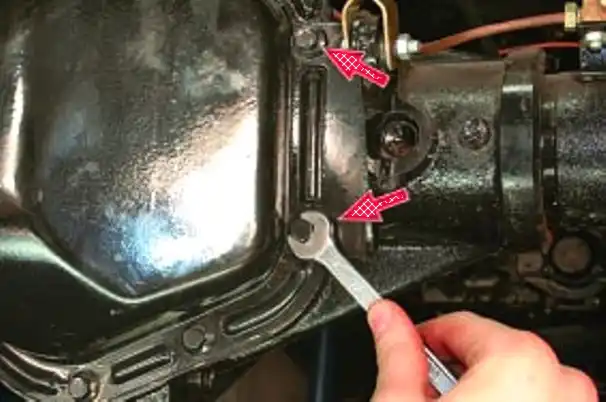

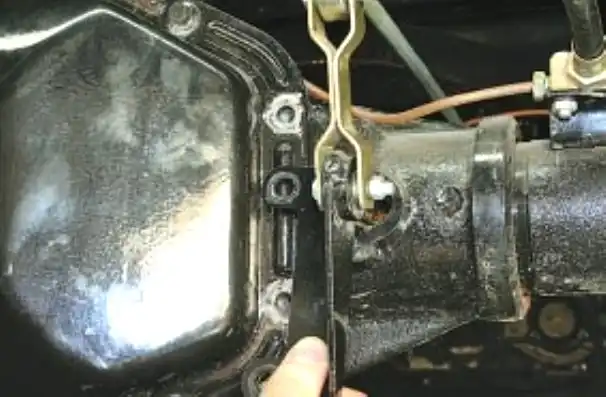

Выверните два болта крепления кронштейна тройника тормозных магистралей. Отводим кронштейн в сторону.

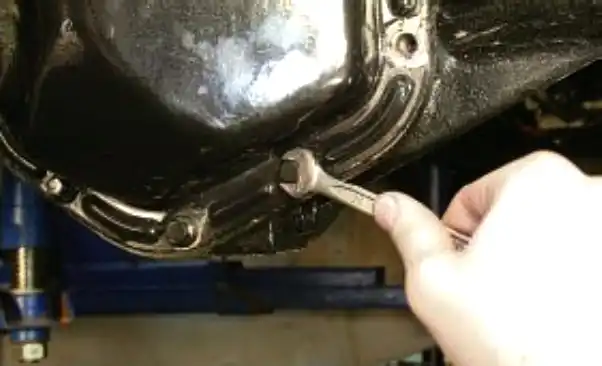

Вывертывание болтов крепления крышки — Рис. 4. Снятие крышки картера главной передачи.

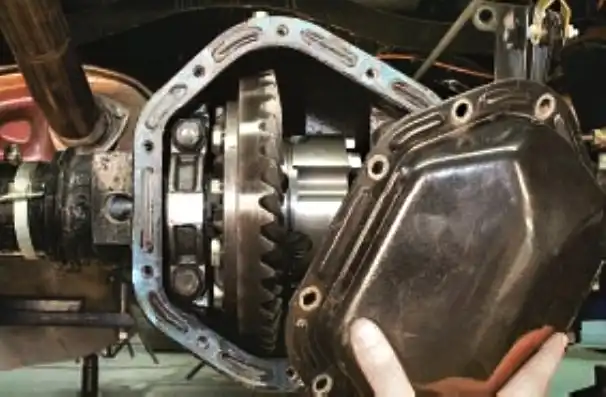

Снятие крышки — Рис. 4. Снятие крышки картера главной передачи.

Выверните остальные восемь болтов крепления крышки картера главной передачи. Снимите крышку вместе с прокладкой.

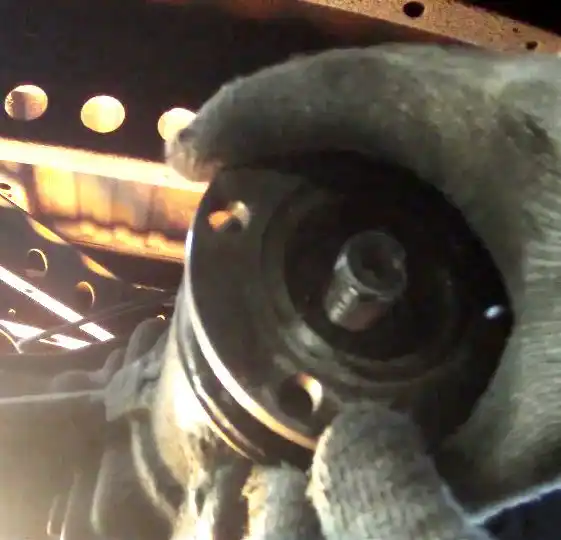

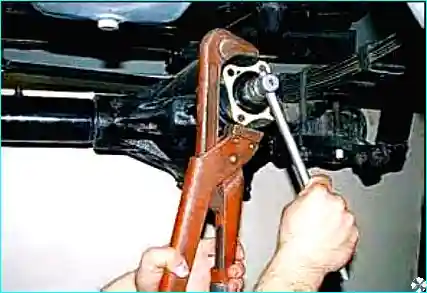

Отворачивание гайки фланца — Рис. 5. Снятие фланца вала ведущей шестерни.

Снятие фланца — Рис. 5. Снятие фланца вала ведущей шестерни.

Отверните гайку крепления фланца вала ведущей шестерни редуктора заднего моста. Снимите фланец с отражателем.

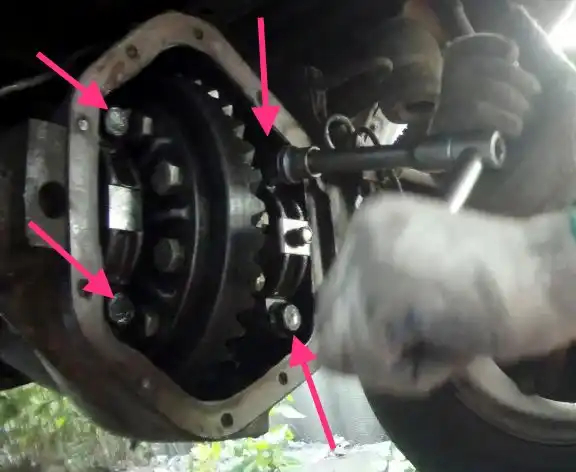

Вывертывание болтов крышек подшипников — Рис. 6. Вывертывание болтов крепления крышек подшипников дифференциала.

Выверните болты крепления крышек подшипников дифференциала.

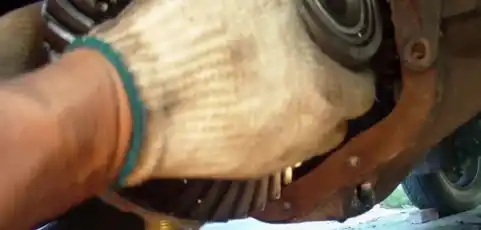

Извлечение дифференциала — Рис. 7. Извлечение дифференциала в сборе с ведомой шестерней.

Извлеките дифференциал в сборе с ведомой шестерней и вал с ведущей шестерней в сборе с задним подшипником.

Важно: Нужно быть осторожным, дифференциал довольно тяжелый.

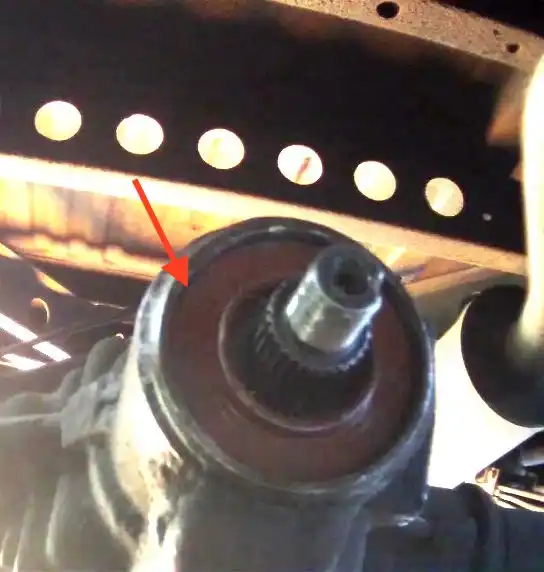

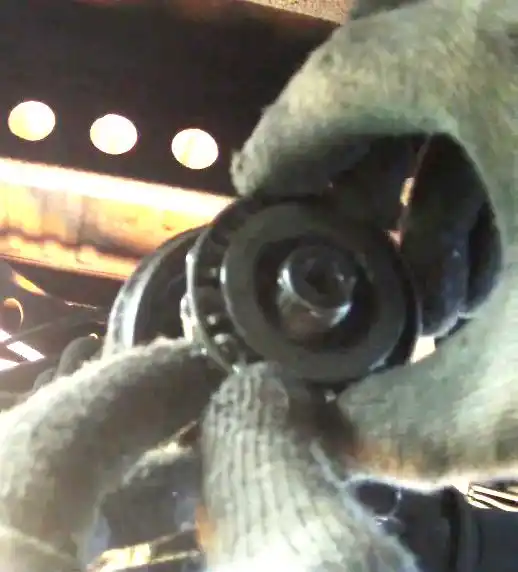

Снятие переднего подшипника — Рис. 8. Извлечение переднего подшипника вала ведущей шестерни.

Снятие переднего подшипника — Рис. 8. Извлечение переднего подшипника вала ведущей шестерни.

Снимите сальник фланца вала ведущей шестерни (см. «Как заменить сальник заднего моста УАЗ Патриот»).

Извлеките передний подшипник вала ведущей шестерни из картера заднего моста.

Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.

Важно: Установите детали в порядке, обратном снятию.

Отрегулируйте главную передачу (см. «Регулировка подшипников редуктора УАЗ Патриот»).

Залейте масло в картер заднего моста.
