Замена предохранителей и реле в салоне автомобиля УАЗ Патриот
Расположение реле и предохранителей в монтажном блоке, установленном в салоне автомобиля, показано на рис, в табл. 1 и 2 приведено назначение реле и предохранителей
Для замены штыревых предохранителей пользуйтесь специальным пинцетом.
Рис. 1. Номера реле и предохранителей в монтажном блоке, расположенном в салоне автомобиля

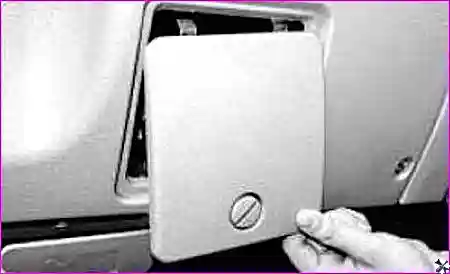

Шлицовой отверткой проверните винт фиксатора крышки монтажного блока и, преодолевая сопротивление верхних фиксаторов крышки, снимите крышку с панели приборов.

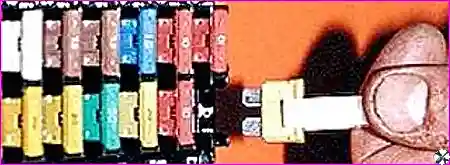

Специальным пинцетом для предохранителей или вручную извлеките предохранитель из контактного разъема.
Установите в контактный разъем предохранитель того же номинала, что и снятый.
Корпуса предохранителей разного номинала окрашены в разные цвета. Кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).
Цвет корпуса предохранителя и его соответствие номиналу
|
Сила тока, А |
Цвет корпуса предохранителя |
|
80 |
Бежевый |
|
40 |
Оранжевый |
|
30 |
Зеленый |
|
25 |
Бежевый |
|
20 |
Желтый |
|
15 |
Голубой |
|
10 |
Красный |
|
7,5 |
Коричневый |
|
5 |
Оранжевый |

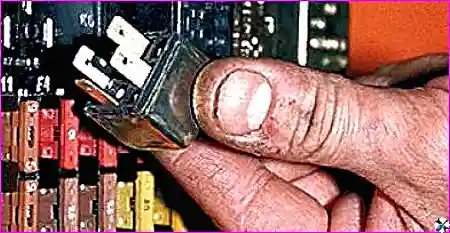

5. Аналогичным образом извлеките реле. Установите реле того же типа, что и снятое
Таблица 1. Назначение реле, расположенных в монтажном блоке салона
Р1 - Реле включения ближнего света фар
Р2 - Реле включения дальнего света фар
Р3 - Реле-прерыватель стеклоочистителя
Р4 - Реле-прерыватель указателей поворота
Р5 - Реле включения обогрева заднего стекла
Р6 - Реле включения противотуманных фар
Р7 - Дополнительное (разгрузочное) реле
Таблица2. Цепи, защищаемые плавкими предохранителями
|
№ пред-теля |
Сила тока, А |
Защищаемые цепи |
|
1 |
10 |
Резерв |
|
2 |
20 |
Тоже |
|
3 |
30 |
─ |
|
4 |
5 |
Лампы освещения приборов, габаритные огни левого борта |
|
5 |
7,5 |
Ближний свет правой фары |
|
6 |
10 |
Дальний свет правой фары |
|
7 |
10 |
Правая противотуманная фара |
|
8 |
30 |
Электростеклоподьемники дверей, электропривод люка |
|
9 |
15 |
Штепсельная розетка для переносной лампы |
|
10 |
20 |
Звуковой сигнал, электропривод боковых зеркал заднего вида |
|
11 |
20 |
Обогреватель заднего стекла |
|
12 |
20 |
Очистители и омыватели стекол |
|
13 |
20 |
Резерв |
|
14 |
5 |
Габаритные огни правого борта и фонари освещения номерного знака |
|
15 |
7,5 |
Ближний свет левой фары |
|
16 |
10 |
Дальний свет левой фары, контрольная лампа включения дальнего света фар |
|
17 |
10 |
Левая Противотуманная фара |
|
18 |
20 |
Система электроприводов блокировки дверей |
|
19 |
10 |
Указатели поворота и аварийная сигнализация |
|
20 |
7,5 |
Плафоны освещения, лампа освещения моторного отсека стоп-сигналы |
|
21 |
25 |
Отопитель, прикуриватель |
|
22 |
10 |
Комбинация приборов, выключатель света заднего хода |
|
23 |
7,5 |
Задние противотуманные огни |
