Главная передача УАЗ Патриот

Снятие и установка главной передачи УАЗ Патриот

Главную передачу снимают для ремонта или замены.

Вам потребуются: ключи «на 10», торцовая головка «на 19», «на 27».

Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса.

Подготовка автомобиля к снятию главной передачи: подъем передней части и снятие колес — **Рис. 1** — Подготовка автомобиля к снятию главной передачи

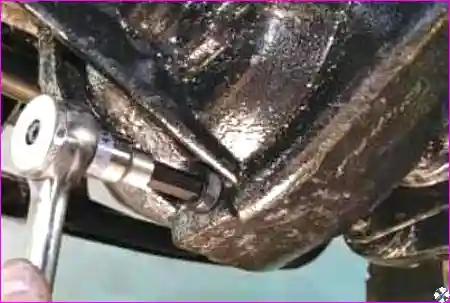

Выверните пробку и слейте масло из переднего моста (см. Замена масла в переднем мосту УАЗ Патриот).

Выворачивание пробки для слива масла из переднего моста — **Рис. 2** — Слив масла из переднего моста

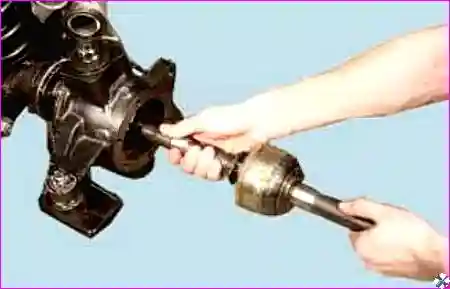

Извлеките обе полуоси (см. Полуось УАЗ Патриот).

Извлечение полуоси из переднего моста — **Рис. 3** — Извлечение полуоси

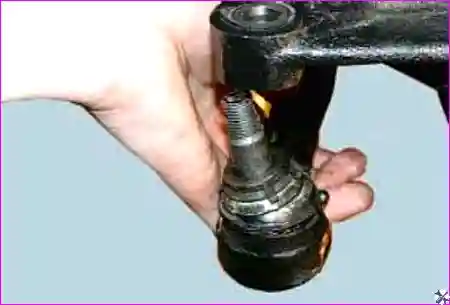

Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма и отведите тягу в сторону.

Отсоединение левого наконечника рулевой тяги от сошки рулевого механизма — **Рис. 4** — Отсоединение рулевой тяги

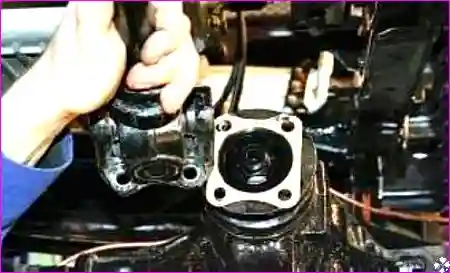

Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону.

Отворачивание гаек крепления карданного вала к фланцу редуктора переднего моста — **Рис. 5** — Отсоединение карданного вала

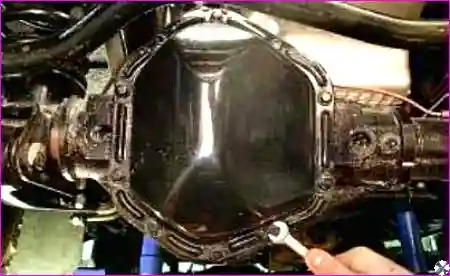

Выверните десять болтов крепления крышки картера главной передачи.

Выворачивание болтов крепления крышки картера главной передачи — **Рис. 6** — Выворачивание болтов крышки картера

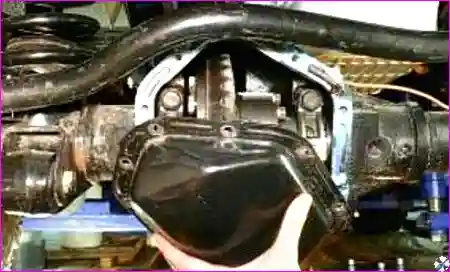

Снимите крышку редуктора.

Снятая крышка редуктора переднего моста — **Рис. 7** — Снятие крышки редуктора

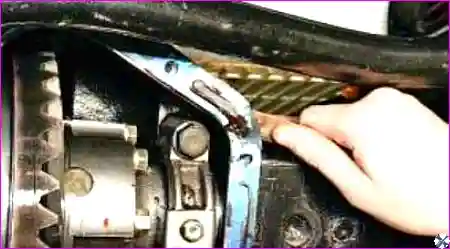

Очистите привалочную поверхность от старой прокладки. Отверните гайку крепления фланца вала привода переднего моста. Снимите фланец с отражателем.

Фланец вала привода переднего моста после снятия гайки — **Рис. 8** — Снятие фланца вала привода

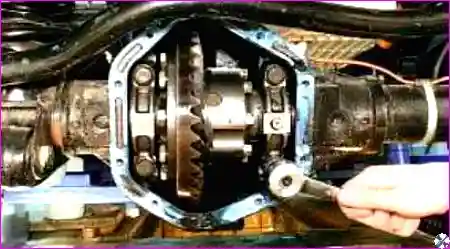

Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.

Снимите сальник фланца (см. Замена сальника переднего моста УАЗ Патриот).

Извлеките передний подшипник вала ведущей шестерни из картера переднего моста. Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.

Установите детали в порядке, обратном снятию.

Отрегулируйте главную передачу (см. Регулировка подшипников редуктора УАЗ Патриот).

Залейте масло в картер переднего моста (см. Замена масла в переднем мосту УАЗ Патриот).
