Узлы системы улавливания паров топлива снимают для проверки или замены при появлении стойкого запаха бензина, вызванного негерметичностью узлов и трубопроводов, а также отказом клапана продувки адсорбера

Кроме того, негерметичность адсорбера и отказ клапана продувки могут вызвать неустойчивую работу двигателя на холостом ходу вплоть до остановки.

Вам потребуются: ключ «на 10», отвертка.

Улавливание паров топлива Нива Шевролет

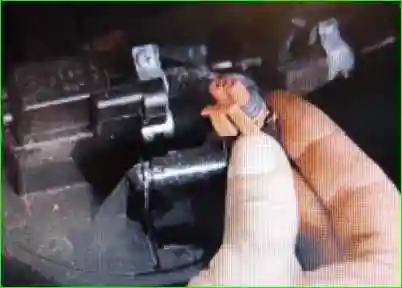

Для замены клапана продувки адсорбера отсоедините колодку жгута проводов от клапана

Улавливание паров топлива Нива Шевролет

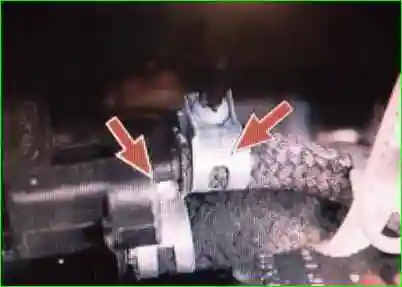

Ослабьте хомуты крепления вакуумного и продувочного шлангов и отсоедините их, предварительно пометив, чтобы установить на прежние места.

Улавливание паров топлива Нива Шевролет

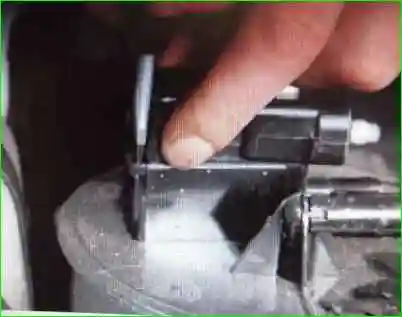

Отожмите отверткой пластмассовый держатель

Улавливание паров топлива Нива Шевролет

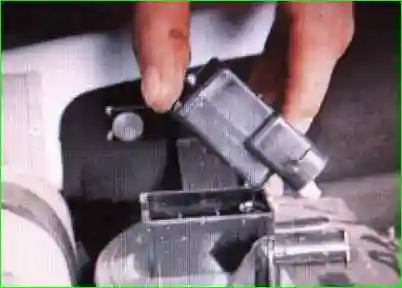

Снимите клапан продувки.

Улавливание паров топлива Нива Шевролет

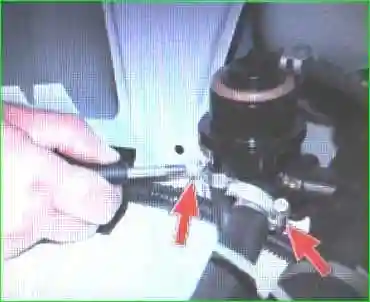

Для снятия адсорбера выполните операции 1 и 2, выверните стяжной болт хомута крепления адсорбера

Улавливание паров топлива Нива Шевролет

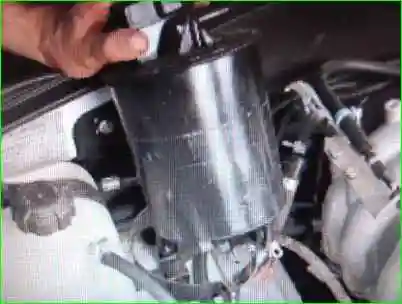

Снимите адсорбер.

Улавливание паров топлива Нива Шевролет

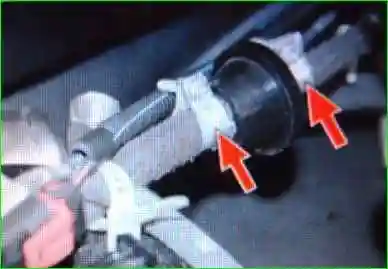

Для снятия двухходового клапана ослабьте хомуты крепления шлангов и извлеките клапан из магистрали

Для снятия гравитационного клапана снимите правую боковую обивку багажника (см. «Замена топливного бака Нива Шевролет»), ослабьте хомуты крепления шлангов, снимите шланги с патрубков клапана и извлеките клапан из отверстия наливной трубы.

Улавливание паров топлива Нива Шевролет

Устанавливайте узлы системы улавливания паров топлива в последовательности, обратной снятию.
