В вариантном исполнении автомобили Нива Шевроле могут быть оснащены четырехканальной системой надувных подушек безопасности
Четырехканальная СНПБ – фронтальная система НПБ водителя и переднего пассажира с устройством предварительного натяжения передних ремней безопасности.
В состав четырехканальной системы НПБ входят:
- - модуль надувной подушки безопасности водителя (МНПБВ);
- - блок управления системы надувных подушек безопасности (БУСНПБ);
- - соединитель с устройством вращающимся;
- - колесо рулевого управления с включателем сигнала;
- - модуль надувной подушки безопасности пассажира (МНПБП);
- - устройство предварительного натяжения передних ремней безопасности правого/левого.
Модуль надувной подушки безопасности водителя (МНПБВ), (рис. 1), состоит из газогенератора 1, корпуса со сложенной в нем надувной подушкой 5, облицовочной крышки 2 и крепежных деталей.
Газогенератор производит газ внутри модуля для наполнения надувной подушки безопасности.
Воспламенение пиротехнического вещества, находящегося в газогенераторе, производится запалом-воспламенителем, вмонтированным в корпус газогенератора.
Надувная подушка безопасности – мешок из синтетического материала, вмонтированный в корпус модуля, наполняющийся газом под давлением при срабатывании модуля.
Надувная подушка безопасности сложена специальным образом и закрыта облицовочной крышкой.
Облицовочная крышка - деталь, закрывающая надувную подушку безопасности и разрывающаяся при наполнении подушки газом вдоль конструктивного шва, расположенного с обратной стороны крышки.

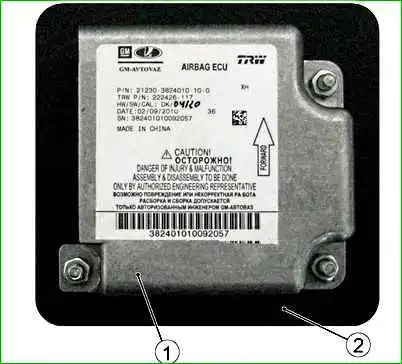

Блок 1 (рис. 2) управления СНПБ закреплен тремя гайками на кронштейне 2 на тоннеле пола и расположен под консолью панели приборов.
В состав БУСНПБ входят датчик ускорения и электронная схема формирования сигналов управления, подаваемых на модули надувных подушек и устройства предварительного натяжения ремней безопасности.
Блок управления преобразует и обрабатывает информацию, поступающую от датчика ускорения, находящегося в самом блоке, и формирует электрический сигнал на запал-воспламенитель газогенератора модуля(ей) надувной подушки безопасности и устройства предварительного натяжения ремней безопасности.
Блок управления осуществляет диагностику СНПБ, отображая состояние системы на сигнализаторе диагностики, и имеет программное обеспечение для запоминания кодов неисправностей и поддержки диагностического канала обмена данными по "К" - линии по ISO 9141.
Соединитель с устройством вращающимся (рис. 3) в части СНПБ предназначен для электрического соединения модуля надувной подушки безопасности водителя, расположенного на рулевом колесе, с электропроводкой автомобиля.

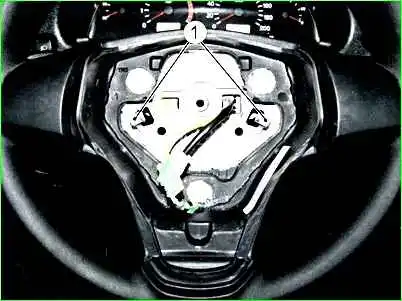

Рулевое колесо (рис. 4) конструктивно содержит фиксаторы 1 для крепления модуля надувной подушки безопасности водителя.

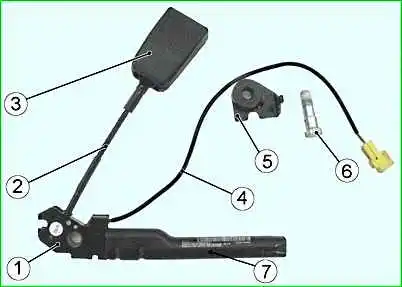

Устройства предварительного натяжения (рис. 5) с пиротехническим элементом служат для повышения уровня безопасности водителя и переднего пассажира в случае фронтального удара.
Устройства предварительного натяжения совмещены с крепежными кронштейнами 1 и крепятся к салазкам сиденья через проставку 5.
При срабатывании устройства предварительного натяжения замок 3 ремня посредством стального троса 2 втягивается в корпус пиротехнической трубки 7 и отводится назад, натягивая ленту ремня (не позволяя ослабевать натяжению ремня), и таким образом ремень плотно облегает тело пассажира.
Цель данного действия состоит в том, чтобы уменьшить нагрузку на тело пассажира за счет его раннего участия в процессе торможения.
В случае аварии устройства предварительного натяжения приводятся в действие с помощью БУСНПБ. После срабатывания устройства предварительного натяжения не восстанавливаются и не могут быть использованы снова.
Взамен сработавшего устройства предварительного натяжения устанавливается новое.
Запуск устройства предварительного натяжения приводит к сгоранию горючего вещества
Твердое горючее в течение доли секунды производит газ, в основном, состоящий из азота, углекислого газа и водяного пара.
Горючее состоит из твердых взрывчатых веществ, обычно в форме порошка или гранул.
В спокойном состоянии устройства предварительного натяжения эти вещества находятся в герметичном сосуде (газовом генераторе).
Детали рулевого управления автомобиля Шевроле Нива с МНПБВ приведены на рисунке 6
