Коробка передач – механическая, с ручным переключением, имеет пять передач переднего хода и одну – заднего, все передачи переднего хода синхронизированы
Корпусные детали коробки – картер сцепления, собственно картер коробки передач и задняя крышка – отлиты из алюминиевого сплава и стянуты между собой шпильками с гайками.
Соединения уплотнены картонными прокладками (при ремонте можно использовать герметик). Для улучшения теплоотвода поверхность картера коробки передач оребрена.
Снизу картер закрыт стальной штампованной крышкой с прокладкой (крепление – на шпильках).

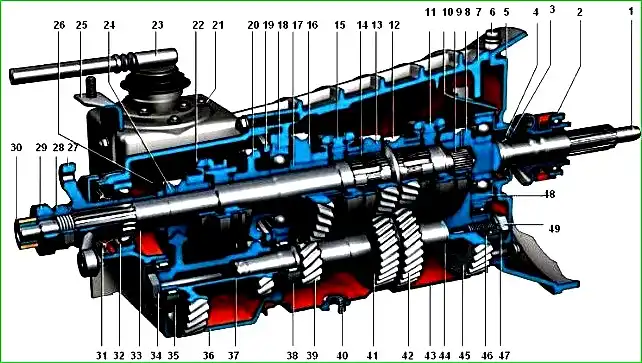

Коробка передач BA3-2123: 1 - первичный вал; 2 - муфта выключения сцепления; 3 - передняя крышка с направляющей втулкой; 4 - сальник первичного вала; 5 - картер сцепления; 6 - сапун; 7 - картер коробки передач; 8 - шестерня постоянного зацепления первичного вала; 9 - игольчатый подшипник вторичного вала; 10 - лоток для сбора и стока масла; 11 - синхронизатор III и IV передач; 12 - шестерня III передачи; 13 - шестерня II передачи; 14 - вторичный вал; 15 - синхронизатор I и II передач; 16 - шестерня I передачи; 17 - втулка шестерни I передачи; 18 - промежуточный подшипник вторичного вала; 19 - стопорная пластина промежуточного подшипника; 20 - шестерня заднего хода; 21 - гайка крепления механизма выбора передач; 22 - синхронизатор V передачи; 23 - механизм выбора передач; 24 - шестерня V передачи; 25 - кронштейн крепления опорной пластины; 26 - маслоотражательная шайба; 27 - фланец эластичной муфты карданной передачи; 28 - гайка; 29 - уплотнитель центрирующего кольца; 30 - центрирующее кольцо; 31 - сальник вторичного вала; 32 - задний подшипник вторичного вала; 33 - распорная втулка; 34 - болт блока шестерен; 35 - подшипник блока шестерен; 36 - задняя крышка коробки передач; 37 - блок шестерен V передачи и заднего хода; 38 - задний подшипник промежуточного вала; 39 - шестерня I передачи промежуточного вала; 40 - пробка сливного отверстия; 41 - шестерня II передачи промежуточного вала; 42 - шестерня III передачи промежуточного вала; 43 - нижняя крышка коробки передач; 44 - промежуточный вал; 45 - шестерня постоянного зацепления промежуточного вала; 46 - передний подшипник промежуточного вала; 47 - зажимная шайба подшипника промежуточного вала; 48 - болт зажимной шайбы; 49 - задний подшипник первичного вала
Картер сцепления крепится болтами к блоку цилиндров двигателя.
Для обеспечения соосности коленчатого вала и первичного вала коробки передач картер центрирован на двух втулках (под них выполнены проточки в крепежных отверстиях блока и картера).
На задней крышке коробки передач установлена третья опора силового агрегата. Она крепится к поперечине, а последний – к полу кузова (на приварных болтах).
В картере коробки передач с левой стороны расположено заливное (контрольное) отверстие, в его нижней крышке – сливное.
Отверстия закрыты пробками с конусной резьбой. В сливной пробке находится магнит.
Он задерживает частицы стали, попадающие в масло при износе деталей. В верхнюю часть картера сцепления ввернут сапун.
Он препятствует повышению давления в коробке передач при ее нагреве.
В случае неисправности сапуна (заклинивании колпачка) возможна сильная течь масла через уплотнения. В коробке передач три вала: первичный, вторичный и промежуточный.
Первичный вал опирается на два шариковых подшипника – в заднем торце коленчатого вала и в передней стенке картера коробки передач (последний воспринимает основную часть нагрузки).
В заднем торце первичного вала установлен игольчатый подшипник, являющийся передней опорой вторичного вала и обеспечивающий соосность валов.
Вторичный вал также опирается на шариковый подшипник в задней стенке картера коробки передач и роликовый подшипник в ее задней крышке.
Промежуточный вал вращается в двух подшипниках: передний – двухрядный шариковый, расположен в передней стенке картера коробки передач, задний – роликовый, расположен в его задней стенке.
Через блок шестерен заднего хода и V передачи промежуточный вал также опирается на роликовый подшипник в задней крышке коробки передач.
На задней стенке картера коробки закреплена и ось промежуточной шестерни заднего хода.
Первичный вал имеет два зубчатых венца.
Косозубый венец, расположенный ближе к передней стенке картера, находится в постоянном зацеплении с передней шестерней промежуточного вала (таким образом, эти валы всегда вращаются вместе).
Прямозубый венец первичного вала является венцом синхронизатора IV передачи (при ее включении крутящий момент передается непосредственно с первичного вала на вторичный, минуя промежуточный, поэтому эту передачу часто называют «прямой»).
Промежуточный вал представляет собой блок из четырех косозубых шестерен.
При включении любой передачи, кроме IV, крутящий момент передается на вторичный вал через промежуточный.
Шестерни промежуточного вала расположены в следующем порядке (от его переднего конца): шестерня постоянного зацепления с первичным валом, шестерни III, II, I передач.
К заднему концу вала болтом крепится блок из двух шестерен: заднего хода (прямозубая) и V передачи (косозубая).
Он дополнительно опирается на роликовый подшипник в задней крышке коробки передач.
На вторичном валу расположены ведомые шестерни III, II, I передач, заднего хода и V передачи (по порядку, считая от переднего конца вала) и синхронизаторы.
Ведомые шестерни передач переднего хода находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала.
Шестерни III и II передач вращаются на закаленных шейках вторичного вала, шестерни I и V передач – на втулках.
Ведомая шестерня заднего хода жестко закреплена на валу шпонкой.
Заодно с косозубыми шестернями передач переднего хода выполнены венцы их синхронизаторов – прямозубые шестерни меньшего диаметра.
Они направлены в сторону соответствующего синхронизатора (III, I, V – вперед, II – назад).
На заднем конце вторичного вала гайкой закреплен фланец эластичной муфты.
Раньше гайку фиксировали от отворачивания подложенной под нее стопорной шайбой – ее края отгибали на грани гайки. Теперь на резьбу наносят анаэробный герметик, а шайбу не устанавливают.
Синхронизатор состоит из ступицы, жестко закрепленной на вторичном валу, скользящей муфты, стопорного кольца, блокирующего кольца и пружины с шайбой.
Ступицы синхронизаторов III–IV и I–II передач входят внутренними выступами в пазы на вторичном валу, а ступица синхронизатора V передачи удерживается той же шпонкой, что и ведомая шестерня заднего хода.
На наружной поверхности ступиц имеются шлицы, по которым перемещаются скользящие муфты. На муфтах есть выточки, в которые входят вилки штоков переключения передач.
Блокирующие кольца своими внутренними венцами соединены с венцами синхронизаторов соответствующих шестерен и поджаты пружинами в сторону скользящих муфт.
Пружины опираются на боковую поверхность ведомых шестерен через шайбы. Передача заднего хода не имеет синхронизатора.
Для ее включения нужно ввести промежуточную шестерню в зацепление с ведомой шестерней вторичного вала и с ведущей шестерней заднего хода в заднем блоке шестерен на промежуточном валу.
Привод управления коробкой передач состоит из трех штоков, соединенных с вилками.
Вилки включения передач переднего хода входят в выточки скользящих муфт синхронизаторов, а вилка включения заднего хода – в выточку на промежуточной шестерне.

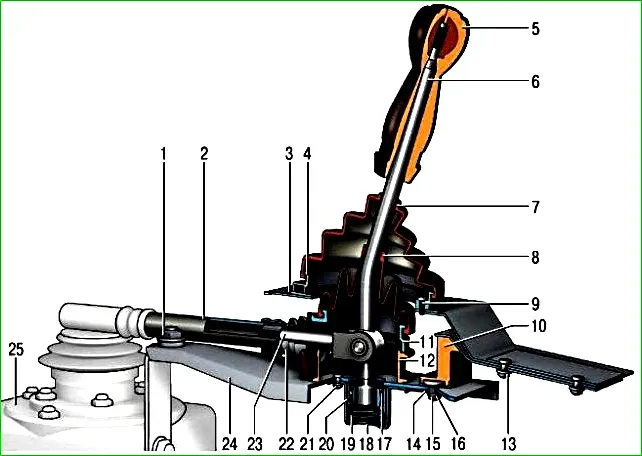

Механизм выбора передач состоит из направляющей пластины с восемью прямоугольными вырезами в центре, верхней и нижней шайб, рычага переключения передач и его корпуса и блокировочной скобы заднего хода.
Эти детали стянуты тремя болтами, которыми механизм выбора передач крепится к задней крышке коробки.
«Нейтральное» положение рычага между III и IV передачами задается двумя парами подпружиненных направляющих планок, установленных в пазах направляющей пластины и воздействующих на нижний конец рычага.
Случайное включение заднего хода вместо V передачи невозможно благодаря отогнутому лепестку блокирующей скобы, в который упирается выступ на рычаге.
Чтобы включить передачу заднего хода, нужно нажать рычаг вниз – при этом его выступ опускается ниже лепестка скобы.
Детали коробки передач смазываются разбрызгиванием.
Первичный и вторичный валы уплотнены сальниками, а на вторичном валу позади ведомой шестерни V передачи расположена маслоотражательная шайба.
В коробку передач заливают трансмиссионное масло вязкостью от 75W80 до 85W90 и класса качества не ниже GL-4.
Его уровень должен находиться у нижней кромки заливного отверстия (предварительно убедитесь в том, что автомобиль стоит горизонтально).
Диагностика неисправностей коробки передач
Причина неисправности
Метод устранения
Шум в коробке передач. Шум уменьшается или исчезает, если выжать сцепление
В раздаточной коробке включена нейтральная передача
- Недостаточный уровень масла в картере коробки передач
Проверьте уровень, при необходимости долейте масло.
Проверьте, нет ли течи.
Прочистите сапун
- Износ или повреждение подшипников, зубьев шестерен
Замените изношенные подшипники, шестерни
- Валы коробки передач смещаются в осевом направлении
Подтяните гайки, замените сломанные фиксирующие детали
Передачи включаются с трудом, посторонние шумы отсутствуют
- Слишком густое масло в коробке передач
Используйте масло в соответствии с климатическими условиями
- Износ или деформация рычага переключения передач
Выправьте или замените рычаг
Заедание сферического шарнира рычага переключения передач
Замените деформированные детали, заложите в шарнир смазку ЛСЦ-15, Литол-24 или ШРУС-4
- Туго ходят штоки вилок (заклинены блокировочные сухари, заусенцы на штоках, грязь в гнездах)
Очистите детали, изношенные и деформированные – замените
- Туго движется скользящая муфта на шлицах ступицы
Очистите шлицы от грязи, спилите заусенцы надфилем, детали со смятыми шлицами замените
- Деформированы вилки переключения передач
Замените вилки
Передачи самопроизвольно выключаются
- Пружины фиксаторов потеряли упругость, изношены шарики и/или гнезда штоков
Замените изношенные детали
- Повреждение или износ блокирующих колец синхронизатора
Замените кольца
- Повреждение или износ зубьев муфты или зубчатого венца синхронизатора
Замените муфту или шестерню
- Сломана пружина синхронизатора
Замените пружину
Шум, треск, визг шестерен в момент включения передачи
Мало масла в картере коробки передач
Долейте масло.
Проверьте, нет ли течи.
Прочистите или замените сапун
- Износ или поломка зубьев шестерен и/или синхронизаторов
Замените детали
- Износ или деформация кольца синхронизатора включаемой передачи
Замените кольцо
- Осевой люфт валов коробки передач
Подтяните крепления подшипников, изношенные подшипники замените
Утечка масла
- Износ сальников
Замените сальники.
При необходимости прочистите или замените сапун коробки передач
- Сильный износ, забоины на поверхностях валов, по которым работают сальники
Небольшие повреждения зачистите мелкозернистой шкуркой и заполируйте.
Устанавливая новый сальник, можно немного недопрессовать его, не допуская перекоса (при необходимости подложив под него дистанционные прокладки толщиной до 1 мм), чтобы кромка сальника работала по неизношенной части вала.
При значительных повреждениях – замените валы и сальники
- Повышенное давление в коробке передач из-за засорения сапуна
Прочистите или замените сапун коробки передач
- Ослабли крепления крышек картера коробки передач, картера сцепления. Повреждение прокладок
Подтяните резьбовые соединения.
Замените прокладки (при их установке можно использовать герметик)
- Неплотно завернуты пробки
Подтяните пробки (можно поставить их на герметик)
