На автомобиль в зависимости от комплектации устанавливаются два типа противотуманных фар

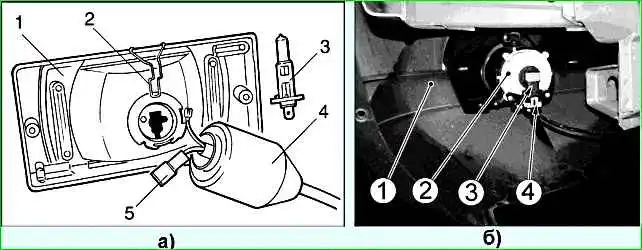

В противотуманной фаре 1 (рис. 1а) (комплектация GLS) перегоревшую лампу 3 меняйте, предварительно сняв фару с автомобиля.
Чтобы извлечь лампу, снимите защитный резиновый кожух 4 и выведите из пазов усики пружинной защелки 2.
Для удобства демонтажа лампы предварительно снимите с нее колодку 5.
Для замены лампы в противотуманной фаре 2 (рис. 1б) (комплектация 55 вариант исполнения GLC) отсоедините колодку 4 жгута проводов переднего от лампы и извлеките лампу 3 из корпуса фары.
Подробнее:
Снимаем грязезащитный щиток переднего бампера для этого:
Поворачиваем переднее колесо или снимаем его.

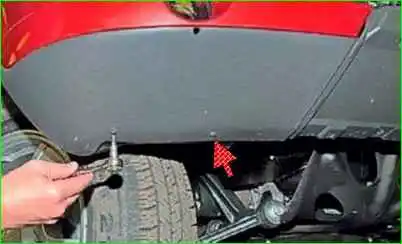

Отворачиваем два самореза в нижней части бампера

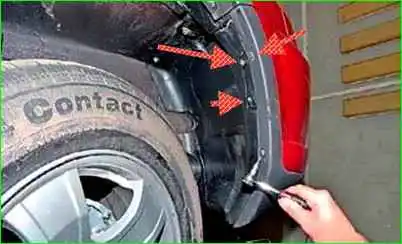

Отворачиваем четыре самореза внутри арки крыла
Головкой на 10 отворачиваем две гайки

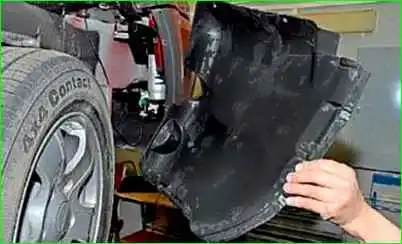

Снимаем грязезащитный щиток.
После снятия грязезащитного щитка приступаем к замене лампы противотуманной фары

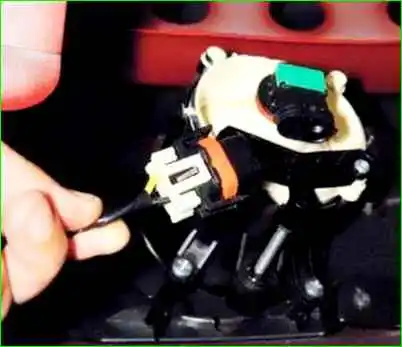

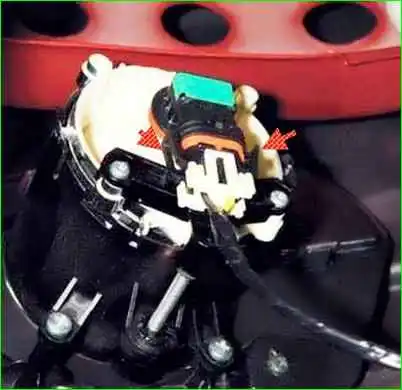

Отжимаем два фиксатора колодки проводов
Отсоединяем колодку от лампы

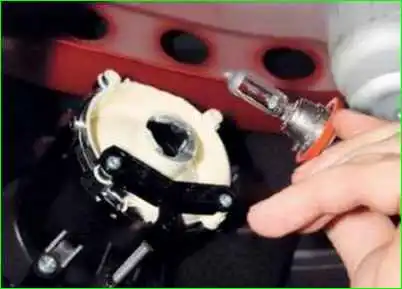

Повернув лампу против часовой стрелки, вынимаем ее из корпуса фары
Новую лампу устанавливаем в обратной последовательности
Снятие корпуса противотуманной фары

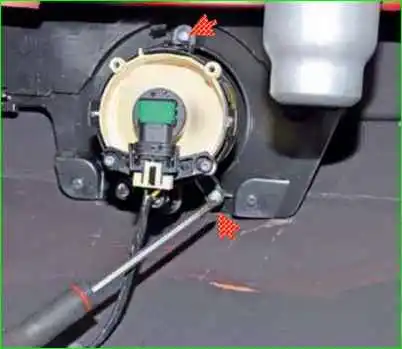

Крестовой отверткой отворачиваем три самореза крепления фары к бамперу

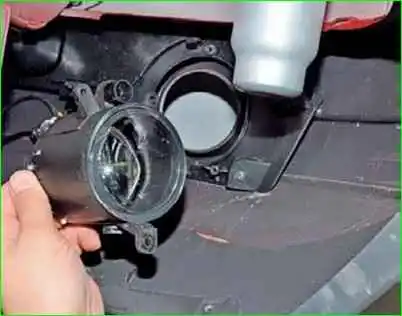

Снимаем фару

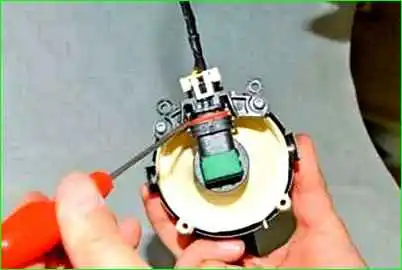

Отверткой отжимаем два фиксатора колодки и отсоединяем колодку проводов от лампы фары.

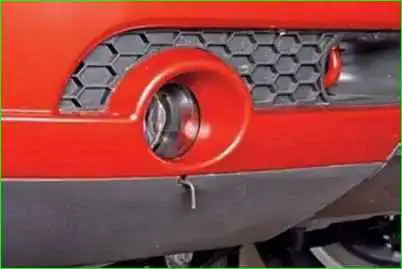

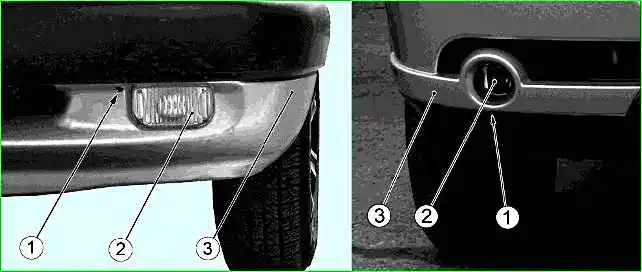

Если необходимо через отверстие в бампере ключом Torx 20 регулируем направление пучка света фары.
Устанавливаем противотуманную фару в обратной последовательности.
Правая фара маркируется буквой R левая фара буквой L.
Регулировка противотуманных фар
Регулировку фар проводят с помощью оптических приборов.

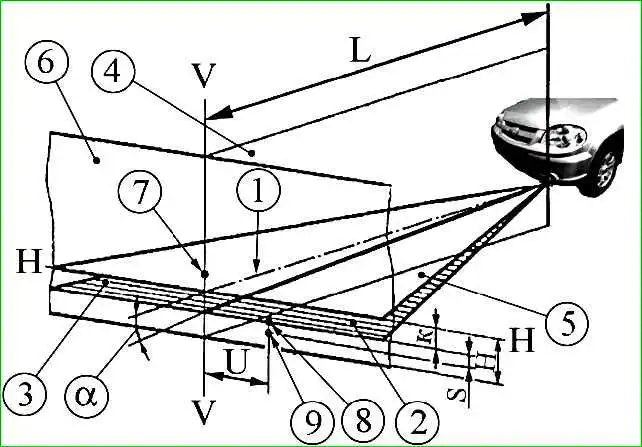

Если их нет, то регулировку допускается проводить на горизонтальной площадке с использованием экрана.
Неровность рабочей площадки должна быть не более 3 мм на 1 метр.
Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 10 м от экрана (щит размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна.
Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах составляет 0,19 МПа (1,9 кгс/см 2), а затем 2-3 раза прожмите подвеску автомобиля для самоустановки ее узлов.
Проверьте и при необходимости отрегулируйте направление света противотуманных фар.
При этом верхняя светотеневая граница пучка противотуманной фары должна быть параллельна плоскости рабочей площадки, на которой установлен автомобиль.
Регулируются фары вращением винта 1 (рисунок), который поворачивает оптический элемент в горизонтальной плоскости.
Сила света противотуманных фар, измеренная в вертикальной плоскости, проходящей через ось отсчета, должна быть не более 625 кд в направлении 3º вверх от положения светотеневой границы.
При несоответствии силы света указанной выше величине выполните повторную регулировку не ниже 0,5% в вертикальном направлении от значения угла 69 и измерьте силу света.
