Испаритель кондиционера снимаем при его повреждении или при ремонте
Чтобы снять испаритель нужно стравить давление хладагента из системы кондиционирования.
Снимаем отопитель, описано в статье Как заменить отопитель Нива Шевролет
После этого:

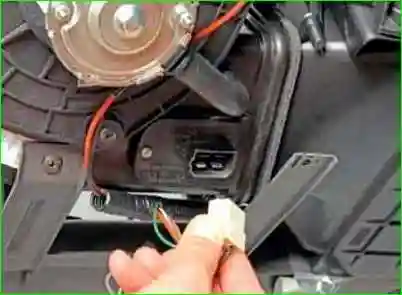

Отсоединяем колодку проводов от дополнительного резистора вентилятора отопителя.

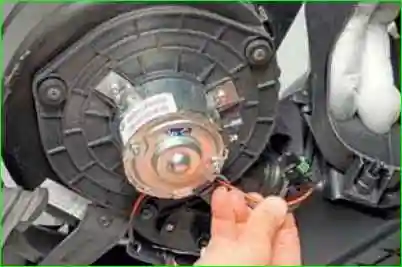

Отсоединяем разъем проводов от электродвигателя вентилятора.

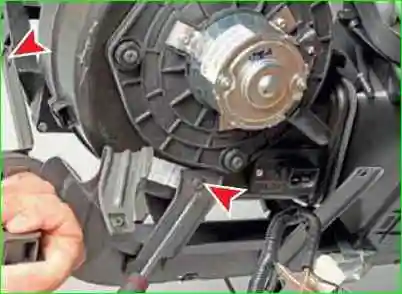

Отверткой отворачиваем два самореза крепления корпуса вентилятора отопителя к поперечине панели приборов

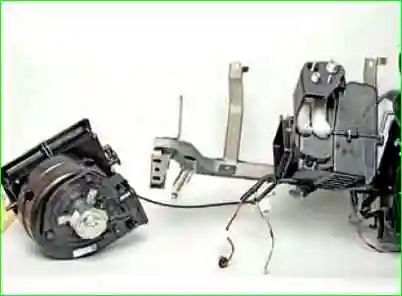

Отделяем корпус вентилятора отопителя от корпуса испарителя.

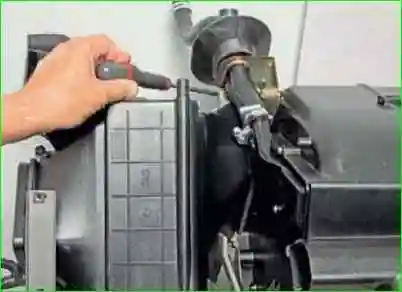

Крестообразной отверткой отворачиваем саморез крепления корпуса испарителя к кронштейну корпуса отопителя

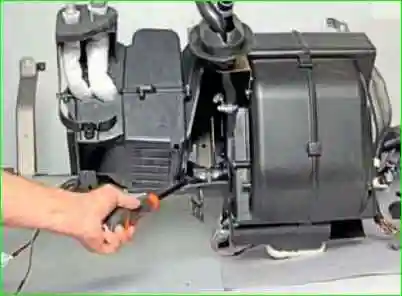

Откручиваем винт крепления корпуса испарителя к поперечине панели приборов

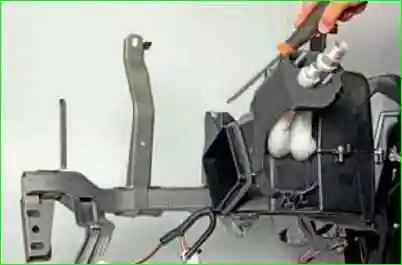

Откручиваем винт нижнего крепления корпуса испарителя к поперечине панели приборов.
Разъединяем корпуса испарителя и отопителя.
Корпус испарителя соединен с корпусами отопителя и вентилятора через поролоновые уплотнители.

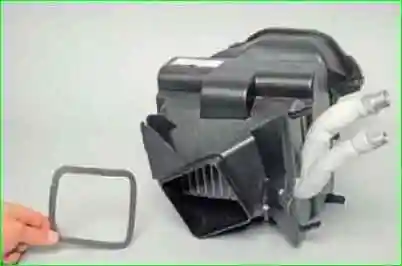

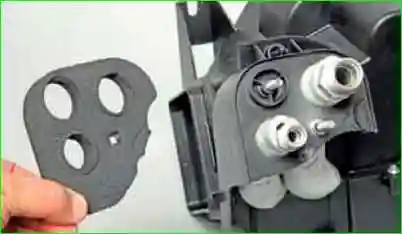

Снимаем поролоновый уплотнитель с патрубков испарителя

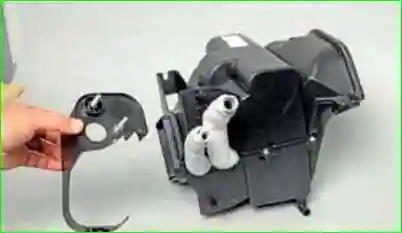

Снимаем пластмассовый кронштейн

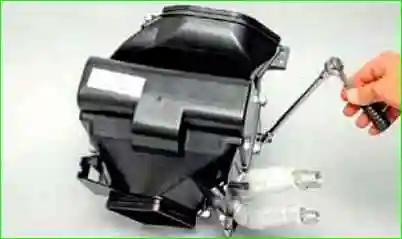

Головкой на 5,5 отворачиваем семь болтов, соединяющих части корпуса испарителя

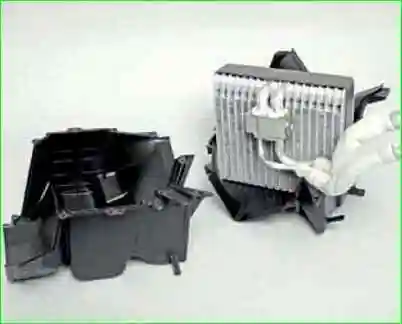

Разъединяем части корпуса испарителя
Головкой на 8 отворачиваем два болта крепления редуктора к испарителю.
Соединения редуктора с испарителем и редуктора с патрубками уплотняются резиновыми кольцами.

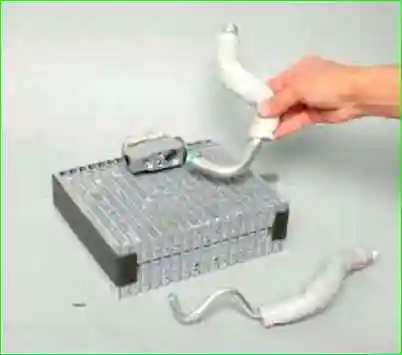

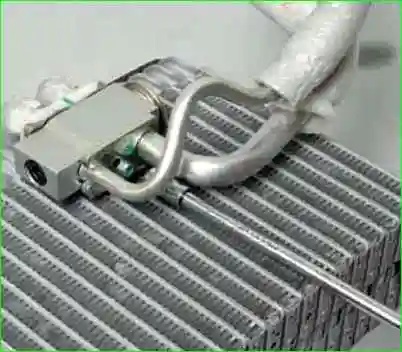

Снимаем прижимную планку и аккуратно отсоединяем подводящий и отводящий патрубки испарителя

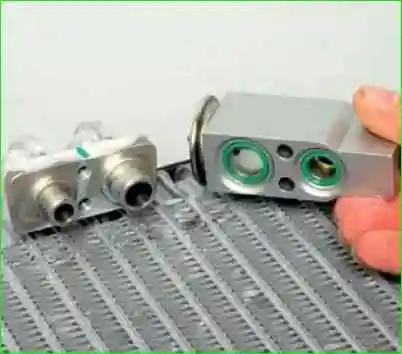

Отсоединяем редуктор
Сборку и установку производим в обратной последовательности.
Уплотнительные кольца заменяем новыми
