На двигателе ВАЗ-2123 с 2009 года выпуска устанавливается кронштейн, на котором крепится гидронасос руля, опорный ролик ремня приводов вспомогательных агрегатов и фильтр очистки масла двигателя

Так как кронштейн является так же трубопроводом подвода и отвода масла, то между ним и картером двигателя устанавливаются уплотнительные резиновые кольца.

При ремонте двигателя или при подтекании масла между этим кронштейном и картером нужно поменять эти кольца.

Работу выполняем на подъемнике или смотровой яме.

Снимаем насос гидроусилителя руля для этого:

Ослабляем ремень привода вспомогательных агрегатов и снимаем его со шкива гидронасоса.

Шланги подвода и отвода гидрожидкости не отсоединяем.

Замена уплотнений кронштейна масляного фильтра

Накидным ключом на 13 отворачиваем болт нижнего крепления пластины насоса

Замена уплотнений кронштейна масляного фильтра

Тем же ключом откручиваем болт верхнего крепления пластины

Замена уплотнений кронштейна масляного фильтра

Ключом на 13 откручиваем болт нижнего крепления насоса к кронштейну масляного фильтра (На рисунке шланг гидроусилителя снят).

Замена уплотнений кронштейна масляного фильтра

Откручиваем болт верхнего крепления насоса

Снимаем насос гидроусилителя руля и подвязываем насос к кронштейну поперечины передней подвески.

Снимаем масляный фильтр.

После этого:

Замена уплотнений кронштейна масляного фильтра

Головкой на 13 отворачиваем три болта крепления кронштейна масляного фильтра к блоку цилиндров

Замена уплотнений кронштейна масляного фильтра

Снимаем кронштейн с опорным роликом ремня привода вспомогательных агрегатов.

Замена уплотнений кронштейна масляного фильтра

Снимаем малое кольцо.

Кольцо имеет прямоугольное сечение

Замена уплотнений кронштейна масляного фильтра

Снимаем большое кольцо.

Кольцо имеет круглое сечение

Замена уплотнений кронштейна масляного фильтра

Надеваем малое кольцо на поясок патрубка, а большое вставляем в проточку фланца кронштейна

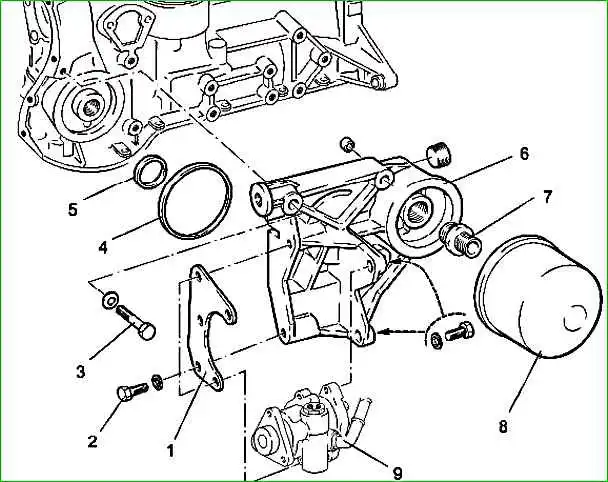

Крепление кронштейна масляного фильтра: 1 - пластина; 2 - болт крепления насоса гидроусилителя; 3 - болт крепления кронштейна масляного фильтра; 4 - уплотнительное кольцо; 5 - прокладка; 6 - кронштейн масляного фильтра; 7 - штуцер; 8 - масляный фильтр; 9 - приспособление; 10 - насос гидроусилителя рулевого управления

Наносим тоненький слой моторного масла на кольца и собираем в обратной последовательности
