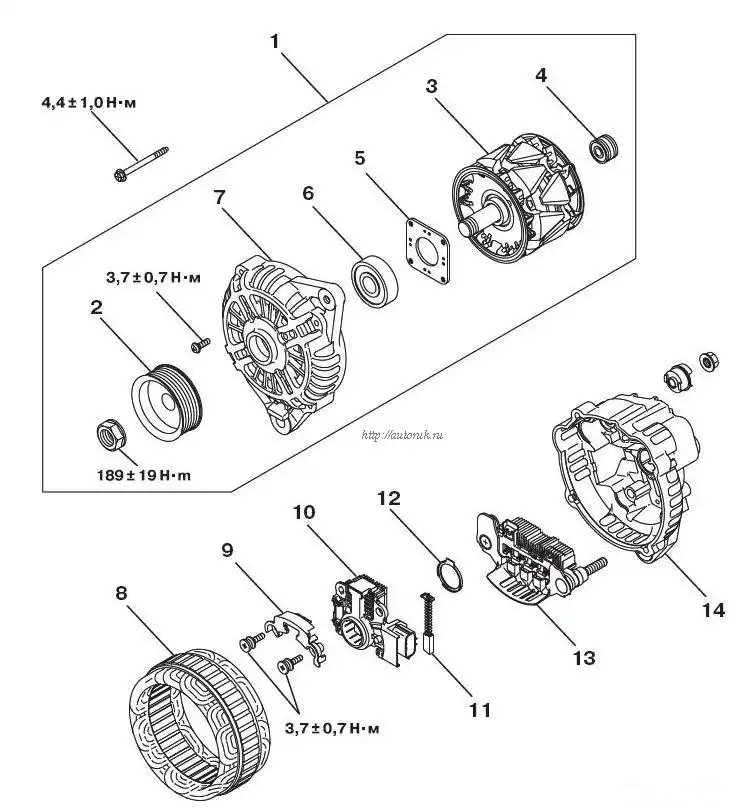

Последовательность разборки генератора
Снимите переднюю крышку генератора в сборе
Снимите шкив генератора
3. Снимите ротор
4. Снимите задний подшипник
5. Снимите крышку переднего подшипника
6. Снимите передний подшипник
7. Снимите переднюю крышку генератора
8. Снимите статор
9. Снимите пластину
10.Снимите регулятор напряжения (в сборе)
11.Снимите щётки
12. Снимите резиновое уплотнение
13. Снимите выпрямительный блок
14. Снимите заднюю крышку
Последовательность разборки генератора
ЗАМЕЧАНИЯ ПО РАЗБОРКЕ КОМПОНЕНТА
СНЯТИЕ ПЕРЕДНЕЙ КРЫШКИ В СБОРЕ
ВНИМАНИЕ
Во время выполнения данной операции не вставляйте жало отвёртки слишком глубоко. При этом можно повредить обмотку статора.

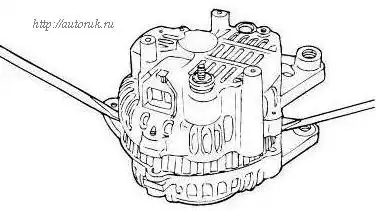

Вставьте жало отвёртки между передней крышкой и сердечником статора. Действуя отвёрткой как рычагом, разъедините компоненты.
<<В>>СНЯТИЕ ШКИВА ГЕНЕРАТОРНОЙ УСТАНОВКИ
ВНИМАНИЕ
Во время данной операции соблюдайте осторожность, чтобы не повредить ротор.

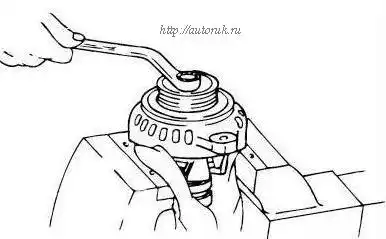

Зажмите ротор в тисках так, чтобы шкив был обращён вверх.
СНЯТИЕ СТАТОРА / СНЯТИЕ УЗЛА РЕГУЛЯТОРА НАПРЯЖЕНИЯ
ВНИМАНИЕ
• Используйте паяльник мощностью 180 - 250 Вт, отпайку проводов проводите в течение интервала времени, не превышающего 4 секунды. Если отпайка
занимает больше времени, то выпрямительные диоды могут выйти из строя из-за перегрева.
• Не прилагайте к соединительным проводам чрезмерных усилий.

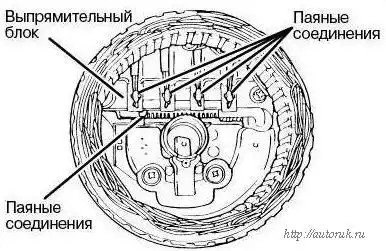

1. Во время снятия статора отпаяйте соединительные провода от основных диодов (вентилей) выпрямительного блока.
2. При отсоединении выпрямительного блока от узла регулятора напряжения отпаяйте провода от наконечников выпрямительного блока.
ЗАМЕЧАНИЕ ПО СБОРКЕ
УСТАНОВКА РЕГУЛЯТОРА НАПРЯЖЕНИЯ В СБОРЕ

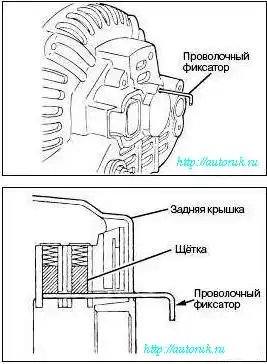

После установки регулятора напряжения вставьте отрезок провода в отверстие в задней крышке для сжатия пружин щёток. В таком положении щётки окажутся зафиксированными.
Во время установки ротора щётки должны удерживаться проволочным фиксатором.
УСТАНОВКА РОТОРА
После установки ротора выньте проволочный фиксатор.
ПРОВЕРКА КОМПОНЕНТОВ
1. Измерьте сопротивление между двумя контактными кольцами ротора.
Замените ротор, если сопротивление обмотки не соответствует приведённым значениям.
Номинальное значение: 3 - 5 Ом
2. Измерьте сопротивление между контактными кольцами и полюсными наконечниками.
3. Если обмотка ротора замкнута на магнитопровод, то следует заменить ротор.
СТАТОР
1. Измерьте сопротивление между выводами обмоток статора.
Если обнаружится обрыв обмоток, то следует заменить статор.
2. Измерьте сопротивление между выводами фазных обмоток статора и магнитопроводом.
Если обнаружится замыкание фазных обмоток на магнитопровод, то следует заменить статор.
ВЫПРЯМИТЕЛЬНЫЙ БЛОК
1. Проверьте сопротивление между положительной пластиной теплоотвода и каждой из точек подключения обмоток статора.
Если "прозвонка" осуществляется в обоих направлениях, то соответствующий диод "пробит". Замените выпрямительный блок.
2. Проверьте сопротивление между (.) пластиной теплоотвода и каждой из точек подключения обмоток статора.
Если "прозвонка" осуществляется в обоих направлениях, то соответствующий диод "пробит". Замените выпрямительный блок.
3. Проверьте состояние трёх диодов. Для этого поочерёдно измеряйте сопротивление каждого из диодов в прямом и обратном направлениях.
Если диод "прозванивается" в обоих направлениях или "не прозванивается" ни в одном направлении, то такой диод является дефектным. В случае дефекта любого из диодов замените выпрямительный блок.
ЩЁТКИ
1. Измерьте выступание щёток. Если выступание щётки меньше установленного предела, то щётку следует заменить.
Предельное допускаемое значение: не менее
2. Отпаяйте соединительный провод. Выньте старые щётки.
3. Установите новые щётки в щёткодержатель, как показано на рисунке, и припаяйте соединительные провода.
