Генераторная установка, снятие и установка <4G1>
Операции, выполняемые до снятия генератора
Снимите защитный кожух генератора
Снимите приводной ремень
Генераторная установка снимается и вытаскивается вверх.

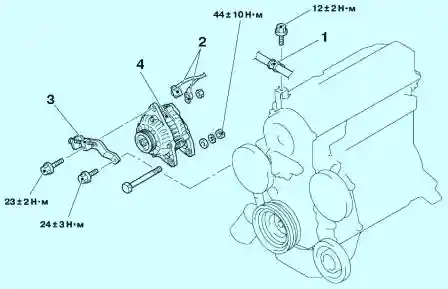

Последовательность снятия
1. Снимите кронштейн крепления напорного трубопровода усилителя рулевого управления
2. Отсоедините разъёмы и токовый вывод генератора
3. Снимите натяжную скобу генератора
4. Снимите генераторную установку
Операции, выполняемые после установки
Установите приводной ремень
Отрегулируйте натяжение приводного ремня
Установите защитный кожух
СНЯТИЕ И УСТАНОВКА <4G6>
Операции, выполняемые до снятия генератора
Снимите защитный кожух генератора
Снимите поперечную балку стоек передней подвески
Снимите приводной ремень
Снимите воздушный фильтр

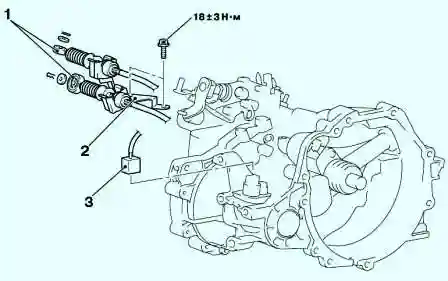

Последовательность снятия
1. Отсоедините тросы коробки
2. снимите тросы выбора передач и переключения передач и кронштейн крепления тросов
3. Отсоедините разъём датчика скорости автомобиля
Операции, выполняемые после установки
Установите воздушный фильтр
Установите приводной ремень
Установите поперечную балку стоек передней подвески.
Отрегулируйте натяжение приводного ремня
Установите защитный кожух
ЗАМЕЧАНИЯ ПО СНЯТИЮ КОМПОНЕНТА С АВТОМОБИЛЯ - СНИМИТЕ ТРОСЫ ВЫБОРА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ И КРОНШТЕЙН КРЕПЛЕНИЯ ТРОСОВ
Отверните болт крепления кронштейна тросов (тросы закреплёны на кронштейне), снимите тросы и кронштейн тросов.

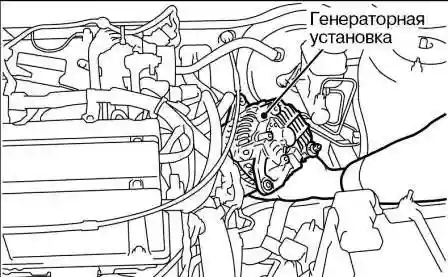

СНЯТИЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ
После снятия болтов и гаек крепления генератора сдвиньте генератор в сторону коробки передач. Снятие генераторной
установки производится вверх, через зазор, образованный коробкой передач и впускным коллектором.

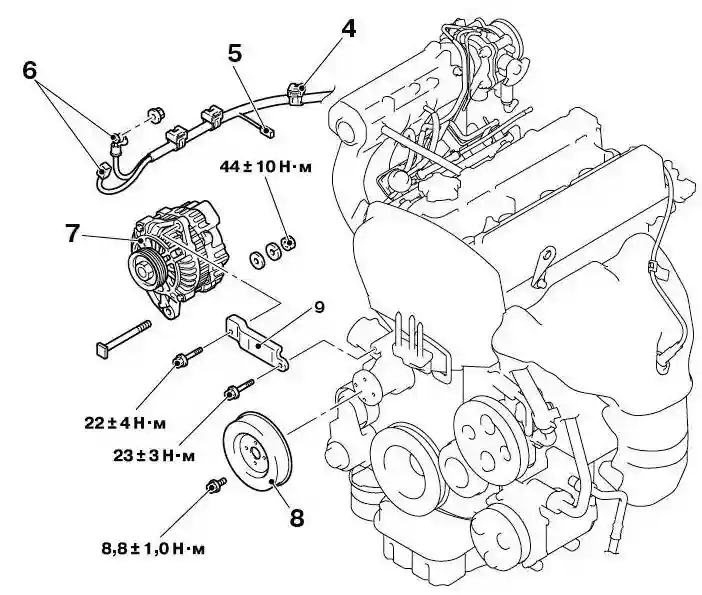

Последовательность снятия
4. Отсоедините крепления жгута проводов аккумуляторной батареи
5. Отсоедините разъём датчика аварийного давления масла
6. Отсоедините электрические разъёмы генератора
7. Снимите генераторную установку
8. Снимите шкив насоса охлаждающей жидкости
9. Снимите натяжную скобу генератора
