Снятие и установка переднего крыла автомобиля Лада Хрей

Устанавливаем автомобиль на подъемник, открываем капот и отсоединяем минусовую клемму аккумулятора

Головкой на 17 ослабляем болты крепления переднего колеса

Вывешиваем автомобиль и снимаем колесо.

Снимаем передний бампер, статья – «Как снять бампера автомобиля Lada Xray».

Отворачиваем болты крепления блок-фары и снимаем блок-фару, статья – «Снятие и установка блок-фары автомобиля Лада Хрей».

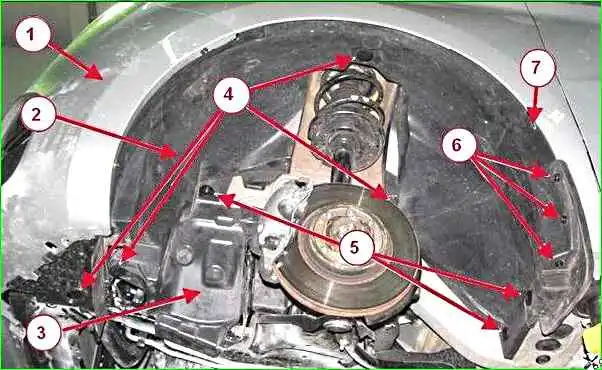

Крепление щитка переднего крыла: 1 – бампер: 2 – щиток переднего крыла; 3 – щиток грязезащитный; 4 – держатели щитка переднего крыла; 5 – фиксатор щитка переднего крыла; 6 – винт крепления фартука грязезащитного переднего колеса; 7 – пистон крепления щитка переднего крыла к крылу

Головкой Torx T20 с воротком отворачиваем три винта 6, рисунок 1, крепления грязезащитного фартука переднего колеса.

Плоской отверткой извлекаем пистон 7 крепления щитка 2 переднего крыла к крылу.

Плоской отверткой отворачиваем фиксатор 5 крепления щитка.

Плоской отверткой извлекаем, держатели 4 щитка переднего крыла, снимаем щиток.

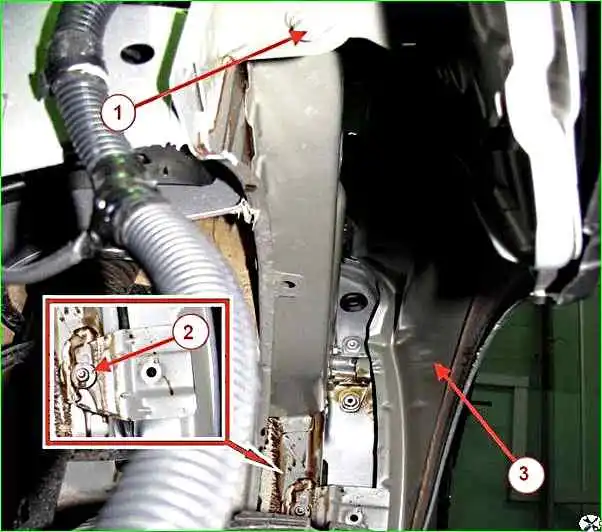

Крепление переднего крыла: 1 – болт крепления передней части переднего крыла; 2 – гайка крепления задней части переднего крыла; 3 – крыло переднее

Гаечным ключом на 10 отворачиваем гайку 2, рисунок 2, крепления задней части переднего крыла 3.

Головкой на 10 отворачиваем болт 1 крепления передней части переднего крыла к кронштейну лонжерона.

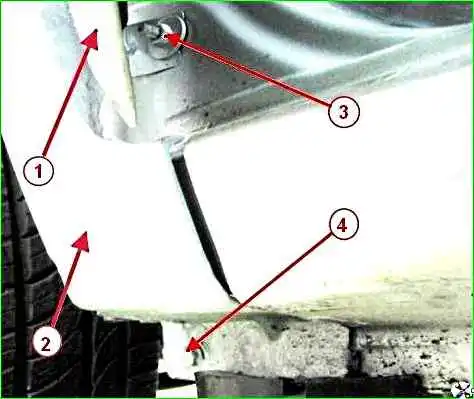

Крепление задней части переднего крыла нижнее: 1 – дверь передняя: 2 – крыло переднее; 3 – гайка заднего крепления переднего крыла нижняя; 4 – болт нижнего крепления переднего крыла

Головкой на 10 отворачиваем болт 4, рисунок 3, нижнего крепления задней части переднего крыла 2.

Открываем переднюю дверь 1, и ключом на 10 отворачиваем на несколько оборотов гайку 3 крепления задней части переднего крыла.

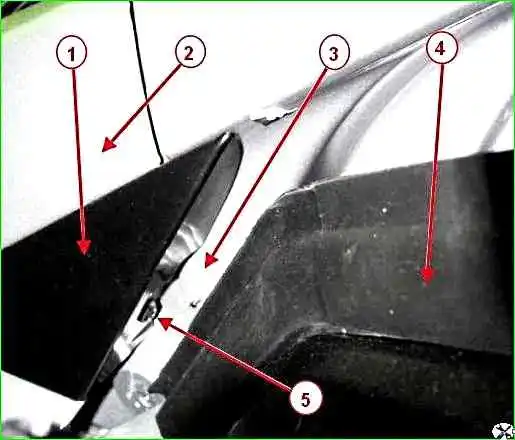

Крепление задней части переднего крыла верхнее: 1 – накладка декоративная переднего крыла: 2 – крыло переднее; 3 – гайка заднего крепления переднего крыла верхняя; 4 – дверь передняя; 5 – винт крепления декоративной накладки

Головкой TorxТ20 отворачиваем винт 5, рисунок 4, крепления декоративной накладки 1 переднего крыла 2, снимаем накладку.

Гаечным ключом на 10 отворачиваем на несколько оборотов, гайку 3 верхнего крепления задней части переднего крыла.

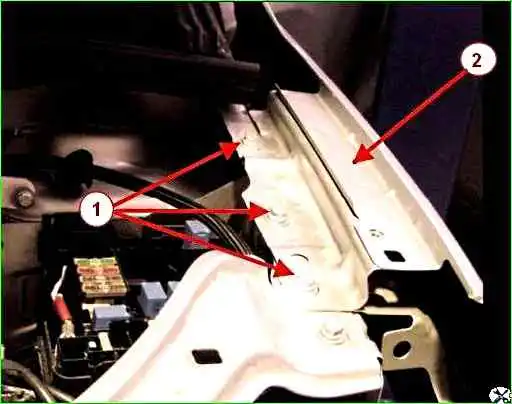

Крепление переднего крыла верхнее: 1 – болт крепления переднего крыла; 2 – крыло переднее

Головкой на 10 отворачиваем три болта 1, рисунок 5, верхнего крепления переднего крыла 2 к кузову, снимаем крыло.

Установку переднего крыла производить в порядке обратном снятию, при этом:

  • - установить и предварительно завернуть болты крепления крыла.
  • - отрегулировать зазоры (обеспечить равномерность зазоров) между передним крылом, капотом и передней дверью.
  • - выполнить окончательную затяжку болтов крепления крыла, обеспечивая требования по сопряжению крыла с панелями кузова.
