Как снять бампера автомобиля Lada Xray

Подготавливаем автомобиль для выполнения работы, устанавливаем на подъемник

Открываем капот и ключом на 10 отсоединяем минусовую клемму аккумулятора

Снятие переднего бампера

Поднимаем автомобиль на удобную высоту.

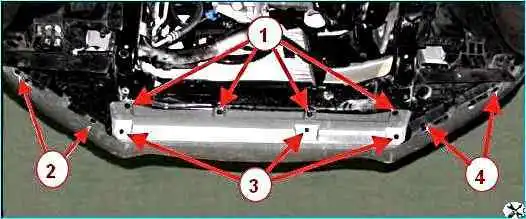

Нижнее крепление бампера: 1 – винт крепления бампера к подрамнику; 2 – винт нижнего крепления бампера к кузову; 3, 4 – винт крепления щитка грязезащитного арки колеса к бамперу;

Головкой Torx T30 отворачиваем четыре винта 1 , рисунок 1, крепления бампера к подрамнику.

Головкой Torx T20 отворачиваем три винта 3 крепления бампера к кузову.

Головкой Torx T20 откручиваем по два винта 2 и 4 крепления щитка левого и правого арки колеса к бамперу.

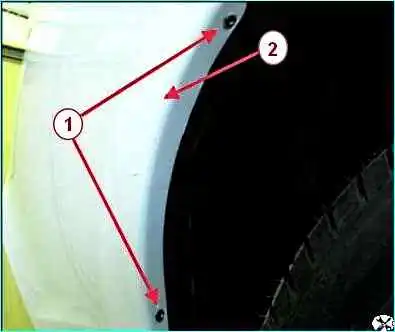

Боковое крепление бампера: 1 – винт бокового крепления бампера; 2 – бампер

Головкой Torx T20 откручиваем с правой и левой стороны винты 1, рисунок 2, бокового крепления бампера 2.

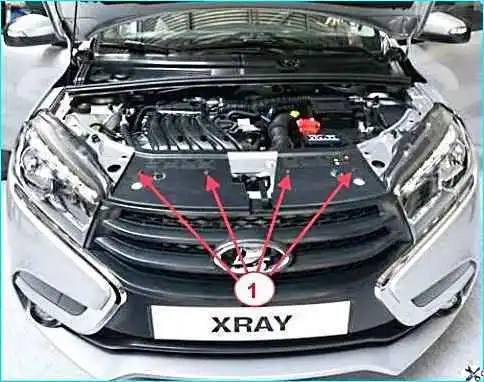

Верхнее крепление бампера: 1 – винт крепления бампера к поперечине рамки радиатора

Головкой Torx T30 откручиваем четыре болта 1, рисунок 3, верхнего крепления бампера к кузову.

Установку производить в порядке, обратном снятию.

Снятие и установка заднего бампера

Поднимаем автомобиль на удобную высоту.

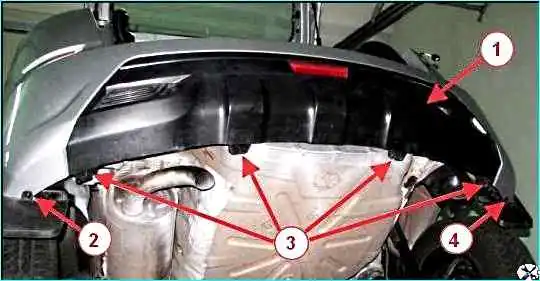

Нижнее крепление бампера: 1 – бампер задний; 2 – винт крепления левого брызговика к бамперу; 3 - болт нижнего крепления бампера; 4 – винт крепления правого брызговика к бамперу

Головкой Torx T20 отворачиваем четыре винта 3, рисунок 4, нижнего крепления бампера 1.

Головкой Torx T20 откручиваем винт 2 крепления левого и винт 4 крепления правого брызговиков к бамперу.

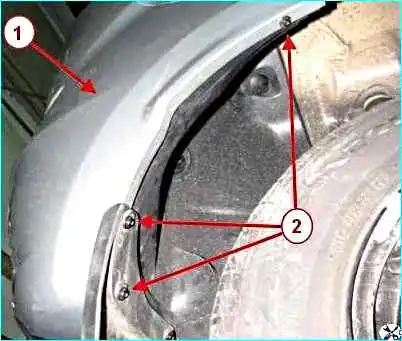

Боковое крепление бампера: 1 – бампер задний 1 – винт самонарезающий бокового крепления бампера

Головкой Torx T20 откручиваем с правой и левой стороны по три винта самонарезающих 2, рисунок 5, бокового крепления бампера 1 и брызговика.

Опускаем автомобиль.

Снимаем задние фонари, как описано в статье – «Снятие и установка задних фонарей автомобиля Лада Хрей».

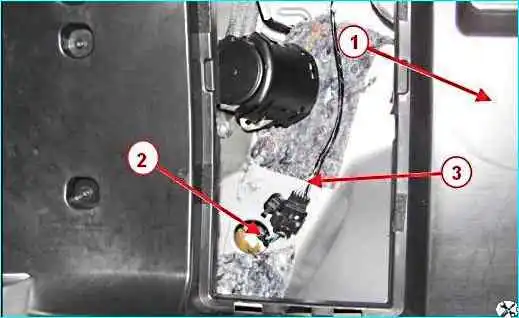

Соединение жгутов проводов бампера и заднего: 1 – обивка боковины левая; 2 – жгут проводов бампера; 3 – жгут проводов задний

Отсоединяем колодку жгута проводов 2, рисунок 6, бампера от колодки заднего жгута проводов 3, доступ к соединению обеспечивается при снятой вентиляционной решетке в левой обивке 1 боковины.

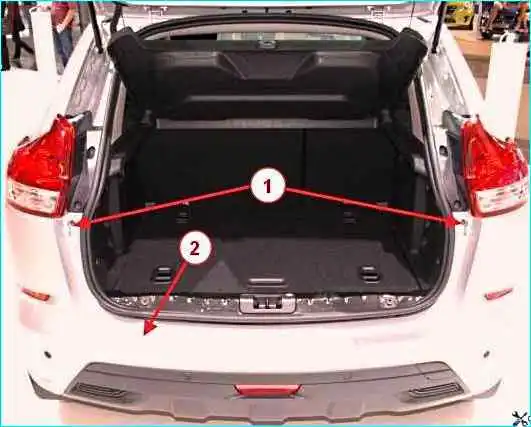

Верхнее крепление бампера: 1 – винт верхнего крепления бампера; 2 – бампер

Головкой Torx T30 откручиваем два винта 1, рисунок 7, верхнего крепления бампера.

Выводим бампер из зацепления с боковыми кронштейнами.

Снимаем задний бампер в сборе со жгутом проводов, продев колодку жгута проводов бампера в отверстие кузова.

При необходимости разборки бампера:

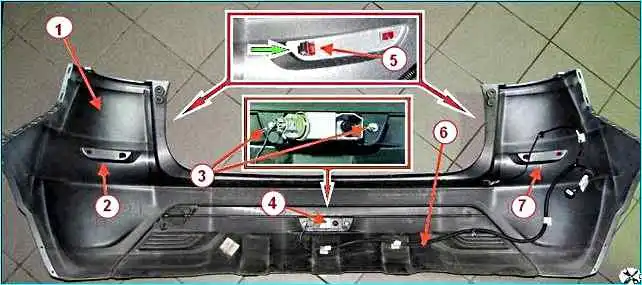

Навеска бампера 1 – бампер задний; 2, 7 – элемент световозвращающий; 3 – гайка крепления противотуманного фонаря; 4 – фонарь противотуманный; 5 – фиксатор световозвращающего элемента; 6 – жгут проводов бампера

Отсоединяем колодку жгута 6, рисунок 8, проводов бампера 1 от противотуманного фонаря 4, извлекаем жгут проводов из держателей на бампере.

Головкой на 10 отворачиваем гайки 3 крепления противотуманного фонаря к бамперу, снимаем фонарь.

Сжав фиксатор 5, снимаем световозвращающий элемент правый 2 и левый 7.

Балка заднего бампера и боковые кронштейны:

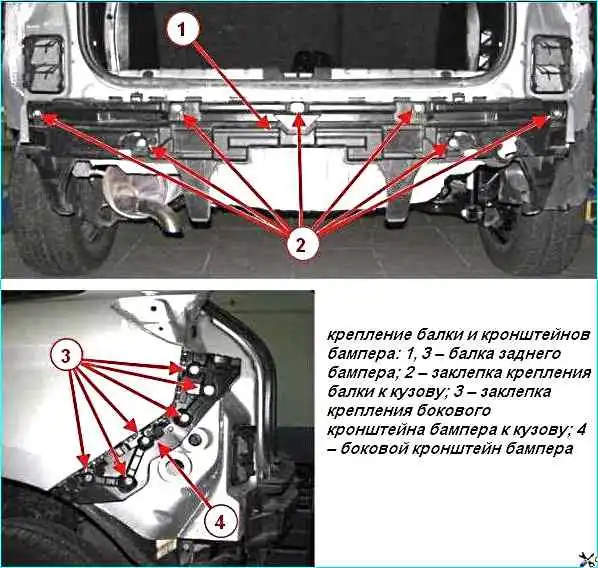

крепление балки и кронштейнов бампера: 1, 3 – балка заднего бампера; 2 – заклепка крепления балки к кузову; 3 – заклепка крепления бокового кронштейна бампера к кузову; 4 – боковой кронштейн бампера

Балка заднего бампера 1, рисунок 9 и боковые 4 кронштейны бампера, изготовлены из пластмассы и крепятся к кузову с помощью заклепок.

Демонтаж балки заднего бампера и боковых кронштейнов, производим высверливанием заклепок сверлом Ø5 мм.

Установку производить в порядке, обратном снятию.
