Подготавливаем автомобиль для выполнения работы. Устанавливаем передние колеса в прямолинейное положение. Выключаем зажигание и отсоединяем минусовую клемму аккумулятора с помощью ключа на 10

Снимаем модуль подушки безопасности и снимаем рулевое колесо, как описано в статье – «Снятие рулевого колеса автомобиля Лада Хрей»

Как снять блок подрулевых переключателей Лада Хрей

Отверткой Torx Т20 отворачиваем два винта 3, рисунок 1, крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, снимаем верхний 1 и нижний 2 кожухи рулевой колонки.

Фиксируем поворотную часть блока подрулевых переключателей с помощью липкой ленты.

Как снять блок подрулевых переключателей Лада Хрей

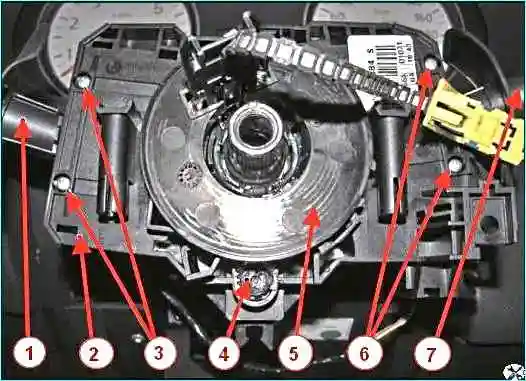

Отверткой Torx Т20 отворачиваем винт 4, рисунок 2, крепления блока 2 подрулевых переключателей к корпусу рулевой колонки.

Отсоединяем колодки жгута проводов панели приборов от переключателя 1 указателей поворота и света фар, от переключателя 7 режимов стеклоочистителя и от вращающегося устройства 5.

Снимаем блок 2 подрулевых переключателей с вращающимся устройством с рулевой колонки.

При необходимости замены:

- крестовой отверткой отворачиваем два винта 3 крепления и извлекаем переключатель 1 указателей поворота и света фар из корпуса блока 2 переключателей;

- крестовой отверткой отворачиваем два винта 6 крепления и извлекаем переключатель 7 режимов стеклоочистителя из корпуса блока переключателей.

Установка блока подрулевых переключателей

Повторное использование болта крепления рулевого колеса к валу руля не допускается. Болт подлежит обязательной замене.

Во избежание поломки устройства вращающегося установку блока подрулевых переключателей выполнять при соблюдении следующих условий:

- передние колеса автомобиля должны находиться в положении, соответствующем прямолинейному движению автомобиля;

- поворотный контактный диск устройства вращающегося должен находиться в среднем положении.

В случае замены новая деталь поставляется с контактным диском в отцентрированном положении, зафиксированным липкой этикеткой, которая разрывается при первом повороте рулевого колеса.

Некоторые модели вращающихся устройств оборудованы блокировкой. Перед установкой необходимо разблокировать поворотный контактный диск.

Регулировка устройства вращающегося (установка поворотного контактного диска в среднее положение)

Для установки поворотного контактного диска в среднее положение:

- определить максимальное количество оборотов контактного диска - осторожно, без применения усилий, вращая его из крайнего левого в крайнее правое положение;

- повернуть контактный диск в среднее положение, отсчитав из крайнего положения половину максимального числа оборотов;

- совместить метки на дисках.

Регулировку устройства вращающегося допускается производить как на снятом блоке подрулевых переключателей, так и на блоке, установленном на рулевую колонку, непосредственно перед операцией по установке рулевого колеса.

Если было снято:

- установить в корпус блока переключателей переключатель указателей поворота и света фар и закрепить двумя винтами (отвертка крестообразная);

- установить в корпус блока переключателей переключатель режимов стеклоочистителя и закрепить двумя винтами (отвертка крестообразная).

Установить блок подрулевых переключателей с вращающимся устройством на рулевую колонку и подсоединить колодки жгута панели приборов к переключателю указателей поворота и света фар, к переключателю режимов стеклоочистителя и к устройству вращающемуся.

Завернуть, не затягивая винт крепления блока подрулевых переключателей.

Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами.

Отрегулировать положение рычагов блока переключателей относительно комбинации приборов и окончательно затянуть винт крепления блока подрулевых переключателей.

Установить рулевое колесо.

Установить модуль надувной подушки безопасности водителя.

Подсоединить минусовую клемму аккумулятора.

Проверить работу подрулевых переключателей.

Проверить работу устройства вращающегося, для чего:

- повернуть рулевое колесо в крайнее левое положение;

- повернуть рулевое колесо в крайнее правое положение;

- вернуть рулевое колесо в центральное положение;

- убедиться в отсутствии вывода сообщения о неисправности на комбинации приборов.
