Снятие и проверка тормозного барабана заднего колеса
Устанавливаем автомобиль на подъемник
Затормаживаем стояночным тормозом и выключаем зажигание.
Снимаем заднее колесо и отпускаем рычаг ручного тормоза.
Поднимаем автомобиль на высоту, удобную для выполнения работ.

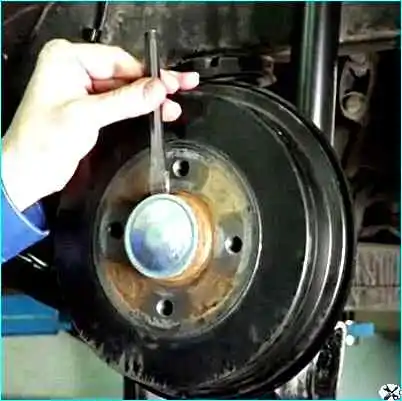

Зубилом аккуратно по кругу сбиваем колпак ступицы, рисунок 1.
Снимаем колпак
Головкой на 30 отворачиваем гайку 1, рисунок 2, крепления тормозного барабана к оси 3 ступицы заднего колеса и снимаем барабан 2.
Проверка технического состояния тормозного барабана
Тормозные барабаны должны быть одинакового диаметра.
Номинальный внутренний диаметр тормозного барабана - 203,2 мм
Максимально допустимый внутренний диаметр тормозного барабана - 204,45 мм
При расточке одного из барабанов обязательно расточить второй барабан.
При замене тормозного барабана с одной стороны обязательно заменить тормозной барабан с противоположной стороны.
При замене тормозных барабанов обязательно заменить тормозные колодки.
При помощи штангенциркуля измеряем внутренний диаметр тормозного барабана в двух взаимно перпендикулярных направлениях.
Сравниваем результаты замеров с данными, приведенными в таблице.
При необходимости заменяем тормозной барабан.
При наличии на рабочей поверхности тормозного барабана глубоких рисок, волнистости, расточить барабан.
Вновь произвести замеры.
Сравнить результаты замеров с данными, приведенными в таблице.
При необходимости заменить тормозной барабан.
Установка тормозного барабана
Очистить элементы заднего тормоза.
При замене тормозного барабана проверить наружный диаметр тормозных колодок и при необходимости отрегулировать.
Установить тормозной барабан на ось ступицы заднего колеса и закрепить его гайкой. Момент затяжки гайки 158 - 192 Нм (15,8 - 19,2 кгс.м).
Проверяем работу и при необходимости регулируем привод стояночного тормоза.
Устанавливаем заднее колесо.
Нажимаем на педаль тормоза 2-3 раза, проверить, и при необходимости доводим до нормы уровень тормозной жидкости в бачке гидропривода тормозов.
Проверяем эффективность рабочей тормозной системы.
Замена тормозных колодок задних колес
Замену тормозных колодок нужно производить комплектом на обоих задних колесах.
Устанавливаем автомобиль на подъемник и затормаживаем стояночным тормозом.
Снимаем задние колеса.
Отпускаем рычаг ручного привода тормоза.
Поднимаем автомобиль на высоту, удобную для выполнения работ.
Снимаем тормозные барабаны заднего тормоза, как указано выше.
Снимаем нижнюю, затем верхнюю стяжные пружины 1 и 5, рисунок 3.
С помощью плоскогубцев снимаем скобы 3 направляющих колодок.
Снимаем распорную планку 4 с механизмом автоматической регулировки в сборе.
Снимаем тормозные колодки 2 и 7, отсоединив трос ручного привода тормоза от рычага 8 привода.
Установка тормозных колодок задних колес
Очищаем элементы заднего тормоза.
Наносим на резьбовую поверхность распорной планки смазку Литол-24.
Устанавливаем колодки на тормозной щит.
Устанавливаем верхнюю и нижнюю стяжные пружины.
С помощью отвертки и плоскогубцев устанавливаем скобы 3 направляющих колодок, как показано на рисунке 3.
Разводим клещами тормозные колодки 1 и 5, рисунок 4, устанавливаем распорную планку 2 и регулируем наружный диаметр колодок, вращая гайку 4 распорной планки. Наружный диаметр колодок должен составлять 202,2 - 202,7 мм.
Не допускаются повреждения любых элементов распорной планки, так как это может привести к выходу из строя регулировочного механизма.
Устанавливаем тормозной барабан, как сказано выше.
Нажимаем на педаль тормоза 10 – 15 раз для установки задних тормозных механизмов в рабочее положение (без тормозного барабана нельзя нажимать на педаль тормоза).
Проверяем и при необходимости доводим до нормы уровень тормозной жидкости в бачке гидропривода тормозов.
После этого регулируем стояночный тормоз.
