Подготавливаем автомобиль для выполнения работы. Устанавливаем автомобиль на подъемник и ключом на 10 отсоединяем минусовую клемму аккумулятора

Перед тем как установить фаркоп, нужно снять задний бампер и отсоединить глушитель с подушек крепления

Как установить фаркоп на автомобиль Лада Хрей

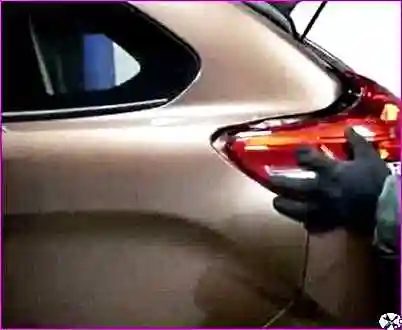

Снимаем задние фонари, рисунок 1, по демонтажу задних фонарей читаем статью – «Снятие и установка задних фонарей автомобиля Лада Хрей».

Как установить фаркоп на автомобиль Лада ХрейКак установить фаркоп на автомобиль Лада Хрей

Вынимаем нижнюю часть резинового уплотнителя, рисунок 2.

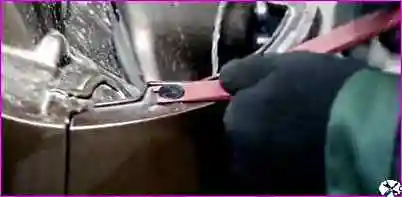

Откручиваем винты крепления заднего бампера, статья – «Как снять бампера автомобиля Lada Xray», и с помощью приспособления типа 12770 ф."Stahlwille", вынимаем клипсы рисунок 3.

Как установить фаркоп на автомобиль Лада Хрей

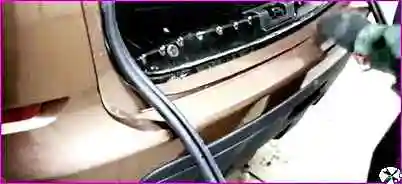

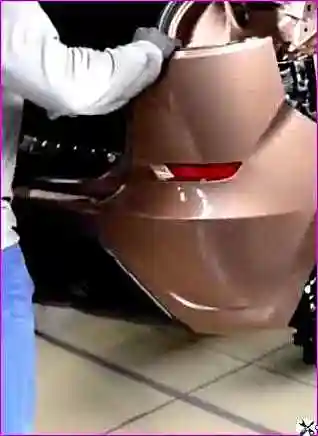

Снимаем задний бампер, рисунок 4.

Как установить фаркоп на автомобиль Лада ХрейКак установить фаркоп на автомобиль Лада Хрей

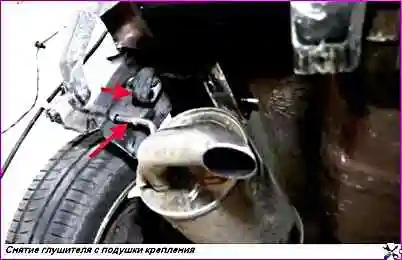

Отсоединяем глушитель от резиновой подушки, рисунок 5.

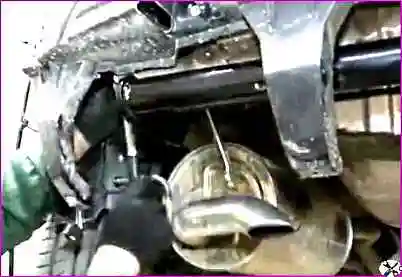

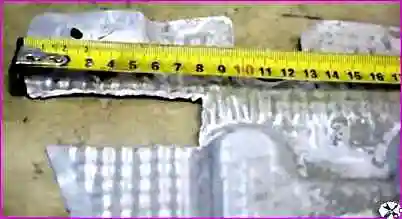

Снимаем тепловую защиту и болгаркой или лобзиком пропиливаем паз под крепление фаркопа, рисунок 6.

Как установить фаркоп на автомобиль Лада Хрей

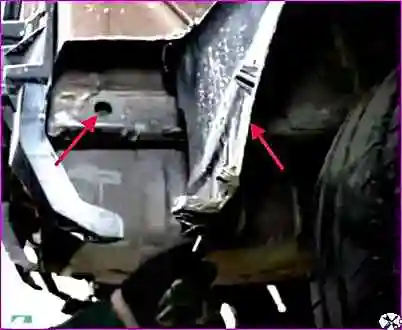

Отверткой вынимаем заглушки с задних лонжеронов автомобиля, рисунок 7.

Как установить фаркоп на автомобиль Лада Хрей

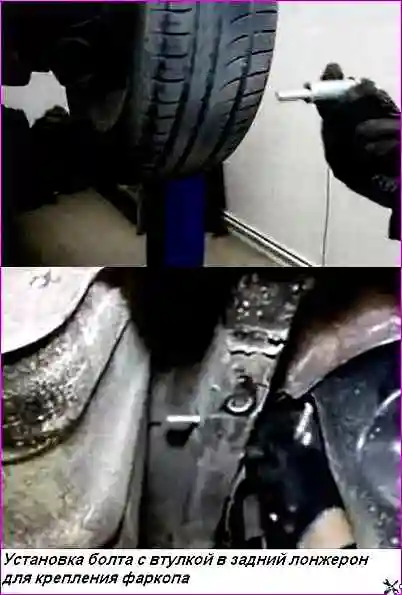

Вставляем в отверстия в лонжеронах болты с втулками, рисунок 8.

Как установить фаркоп на автомобиль Лада ХрейКак установить фаркоп на автомобиль Лада Хрей

Закрепляем балку фаркопа на задних лонжеронах, рисунок 9.

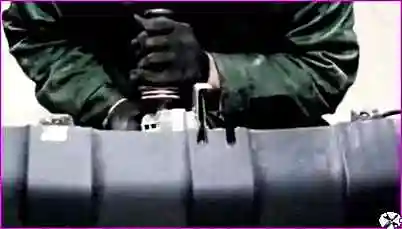

Устанавливаем на место задний бампер, предварительно сделав вырез болгаркой или лобзиком, рисунок 10.

Как установить фаркоп на автомобиль Лада Хрей

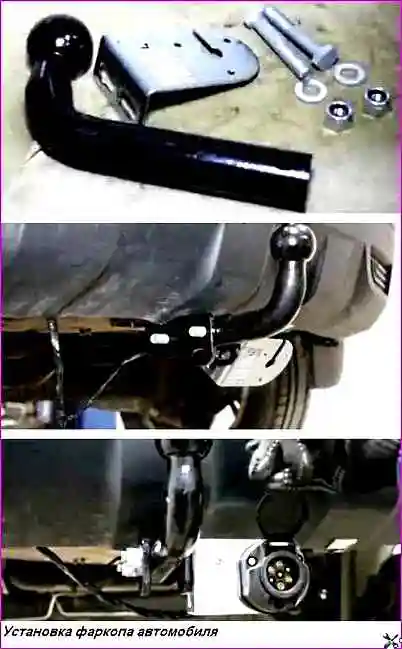

Устанавливаем съемный шар и штепсельный разъем, рисунок 11.

Как установить фаркоп на автомобиль Лада Хрей

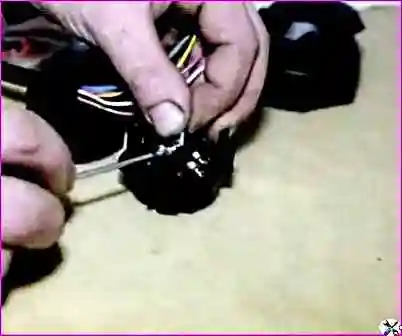

Присоединяем жгут проводов штепсельного разъема согласно схеме.

Подсоединяем аккумуляторную батарею и с помощью пробника или тестера проверяем действие сигналов.
