Замки дверей снимаем для замены или для ремонта

Снятие и установка замка передней двери

Вам потребуются отвертки с плоским и крестообразным лезвием.

Снятие и установка замка передней двери

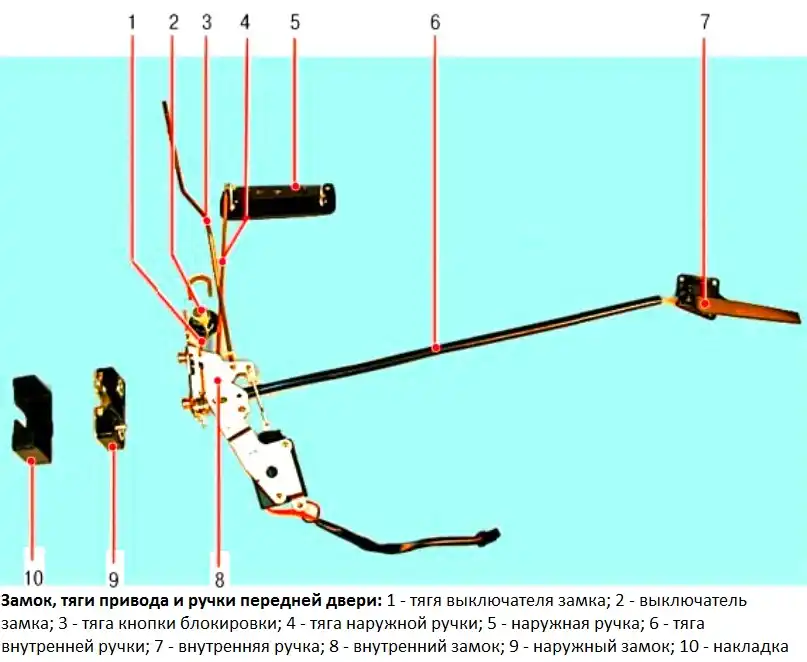

Рис. 1. Замок, тяги привода и ручки передней двери

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите обивку передней двери.

Снятие и установка замка передней двериСнятие и установка замка передней двери

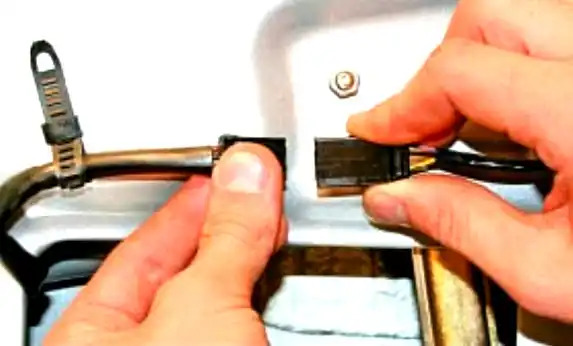

Сожмите фиксатор колодки

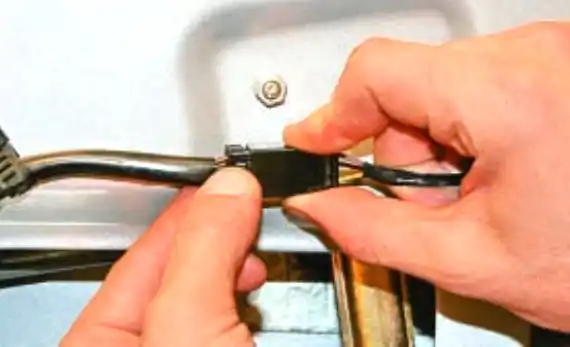

Разъедините колодку жгута проводов моторедуктора блокировки замка двери.

Снятие и установка замка передней двериСнятие и установка замка передней двери

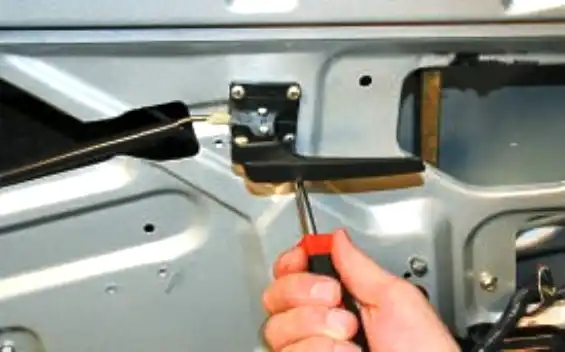

Выверните три винта крепления внутренней ручки двери.

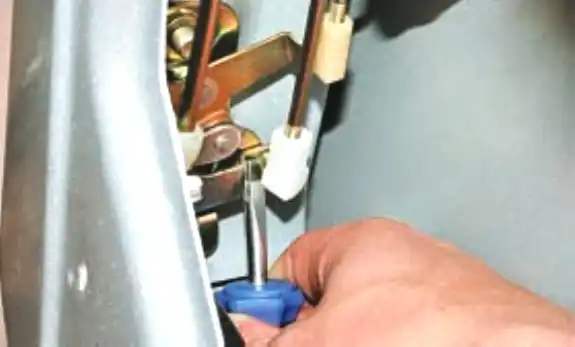

Подденьте отверткой и отсоедините тягу наружной ручки двери от замка.

Снятие и установка замка передней двериСнятие и установка замка передней двери

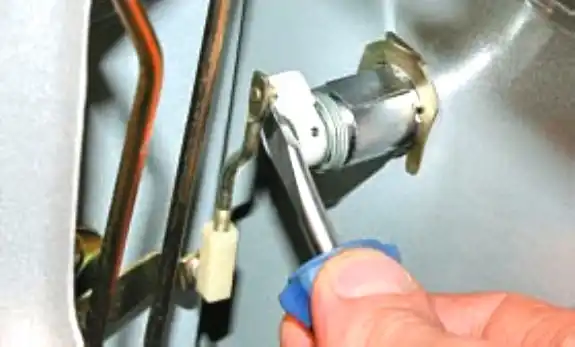

Подденьте отверткой и отсоедините тягу от выключателя замка.

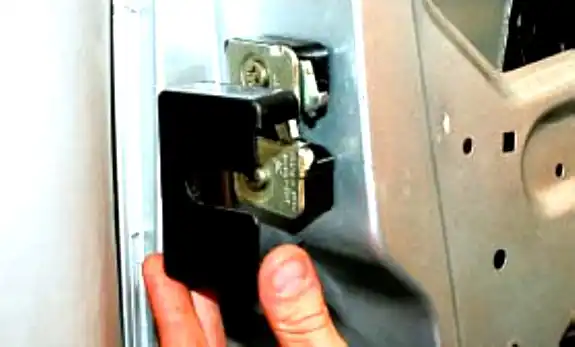

Снимите накладку наружного замка.

Снятие и установка замка передней двериСнятие и установка замка передней двери

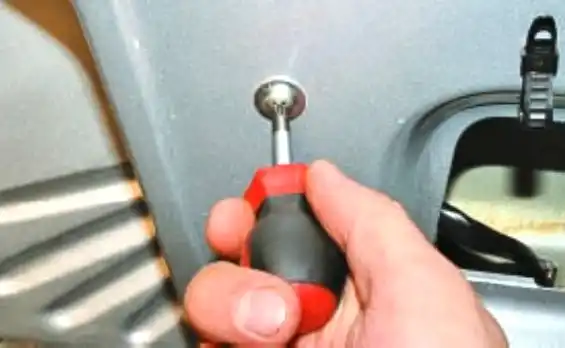

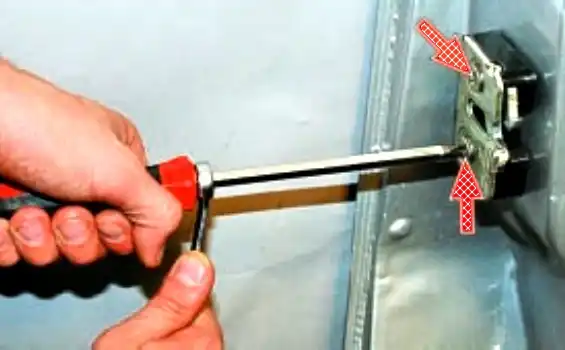

Отверткой с крестообразным лезвием выверните два винта крепления наружного замка

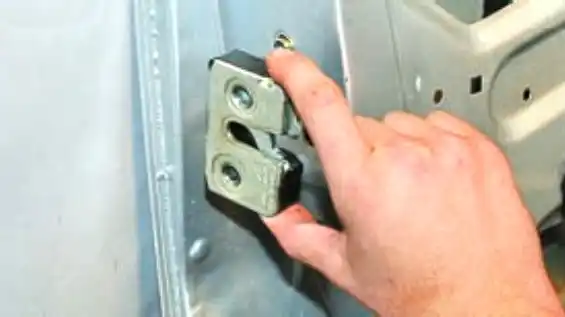

Снимите наружный замок.

Снятие и установка замка передней двериСнятие и установка замка передней двери

Выверните винт крепления внутреннего замка.

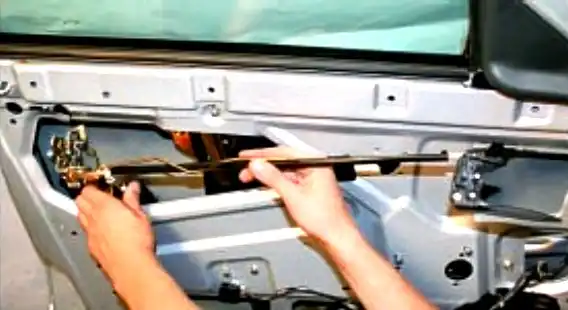

Снимите внутренний замок вместе с внутренней ручкой двери и тягами.

Снятие и установка замка передней двериСнятие и установка замка передней двери

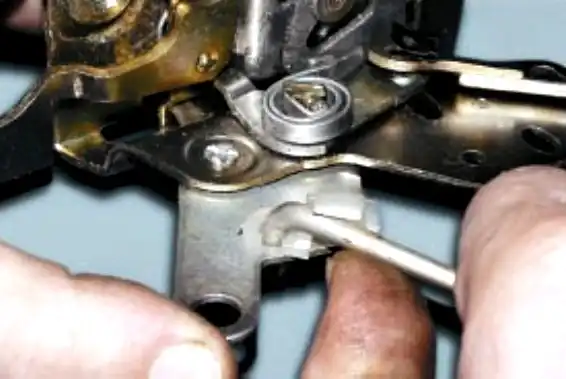

Снимите с тяги блокировки замка пластмассовый держатель и отсоедините ее от рычага.

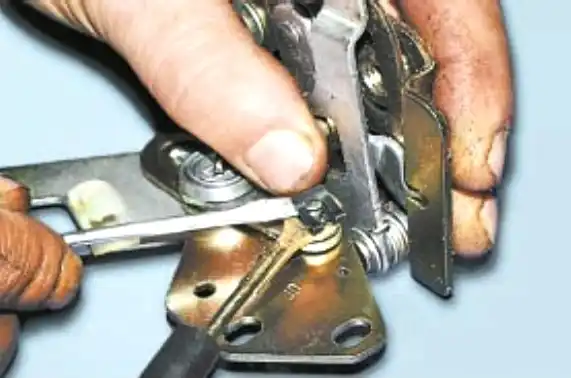

Снимите стопорную скобу и отсоедините тягу внутренней ручки от рычага.

Снятие и установка замка передней двери

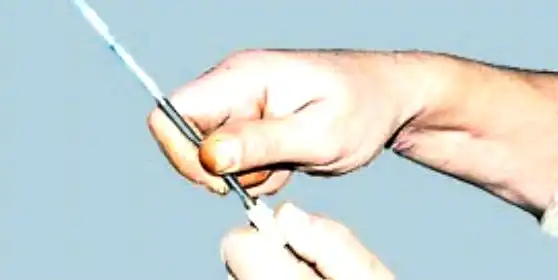

Длину тяг регулируют отворачиванием или заворачиванием пластмассовых наконечников.

При замене наконечника тяги отверните его с тяги, подсчитав количество оборотов.

Заверните новый наконечник на такое же количество оборотов, это позволит сохранить необходимую длину тяги.

Снятие и установка замка передней двериСнятие и установка замка передней двери

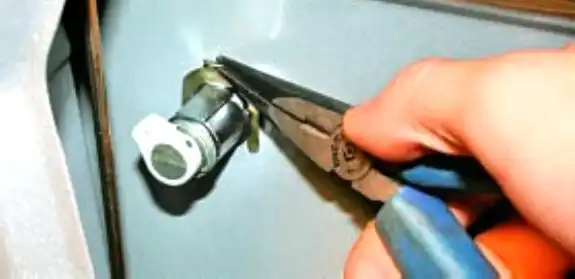

Снимите стопорную скобу выключателя замка

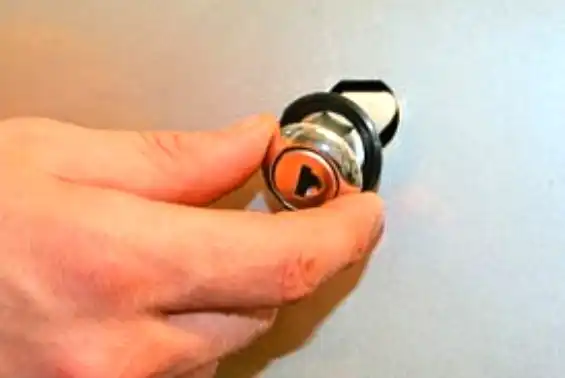

Выньте выключатель замка из двери.

Установите замок в порядке, обратном снятию, предварительно смазав все трущиеся детали консистентной смазкой.

Снятие и установка замка задней двери

 Снятие и установка замка задней двери

Рис. 19. Замок, тяги привода и ручки задней двери

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите обивку задней двери.

Снятие и установка замка задней двериСнятие и установка замка задней двери

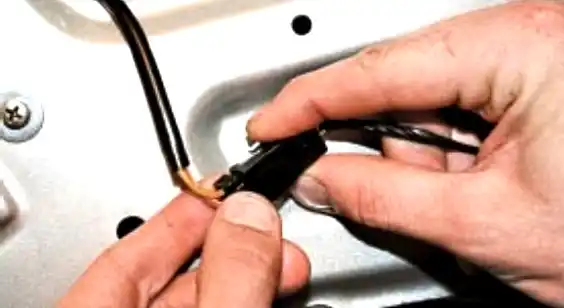

Сожмите фиксатор колодки

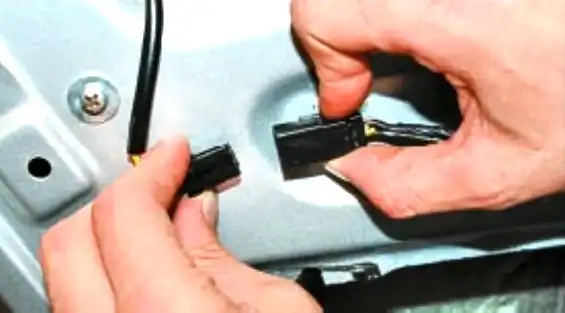

Разъедините колодку жгута проводов моторедуктора блокировки замка двери.

Снятие и установка замка задней двериСнятие и установка замка задней двери

Выверните три винта крепления внутренней ручки двери.

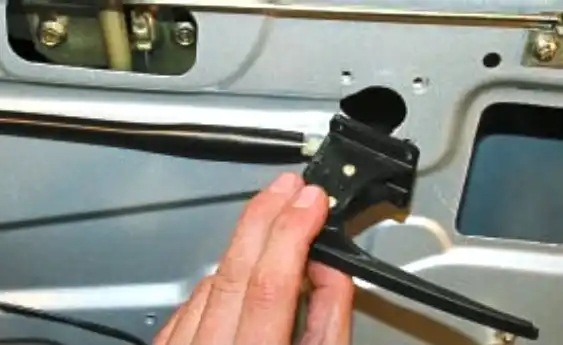

Отведите ручку от внутренней панели двери.

Снятие и установка замка задней двериСнятие и установка замка задней двери

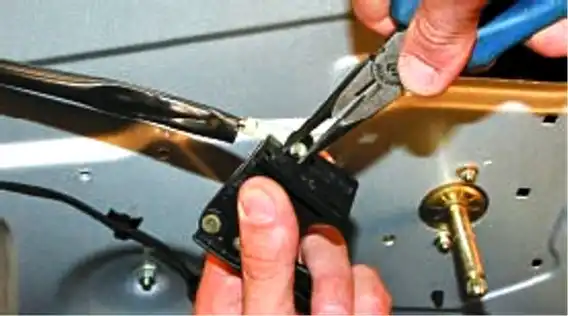

Сожмите фиксатор наконечника тяги привода

Отсоедините наконечник тяги от внутренней ручки замка.

Снятие и установка замка задней двериСнятие и установка замка задней двери

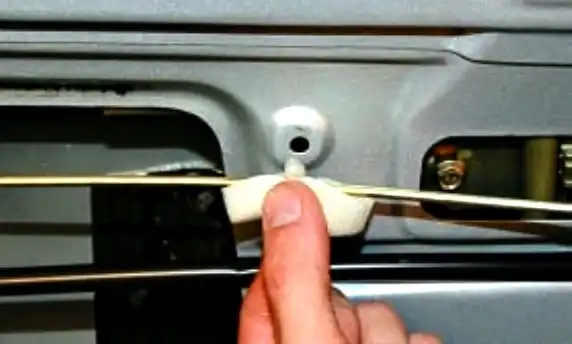

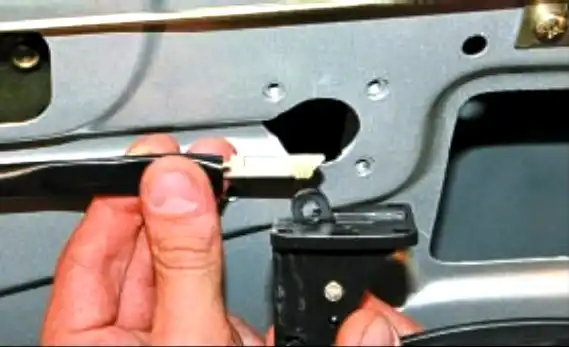

Поддев отверткой, отсоедините от двери держатель промежуточной тяги блокировки замка.

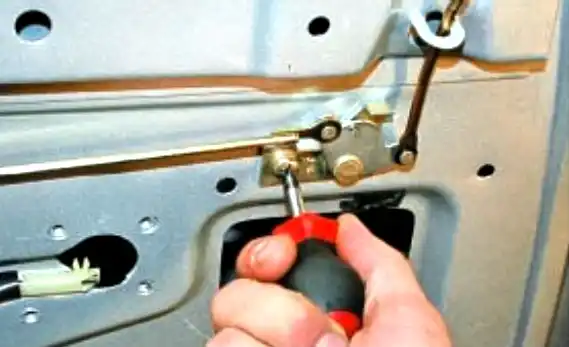

Выверните винт крепления промежуточного рычага блокировки замка

Снятие и установка замка задней двериСнятие и установка замка задней двери

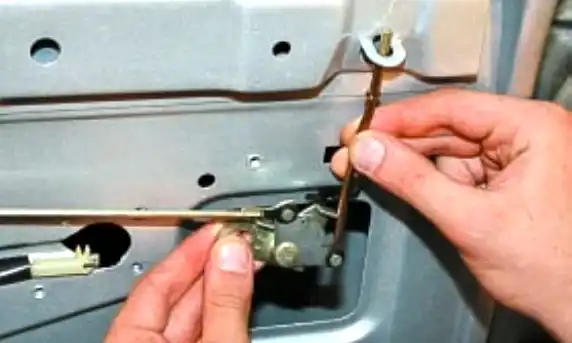

Опустите промежуточный рычаг вниз и выведите тягу кнопки блокировки замка из отверстия кронштейна.

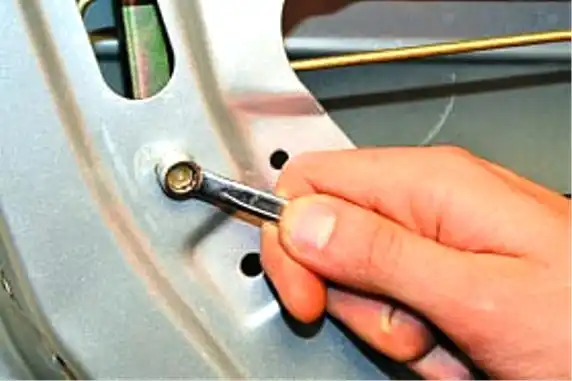

Выверните болт крепления направляющей стекла

Снятие и установка замка задней двериСнятие и установка замка задней двери

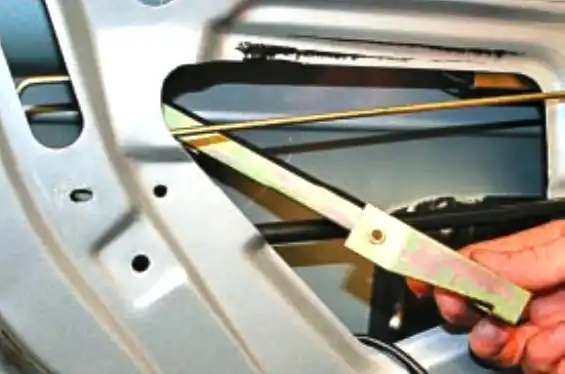

Выньте направляющую из двери.

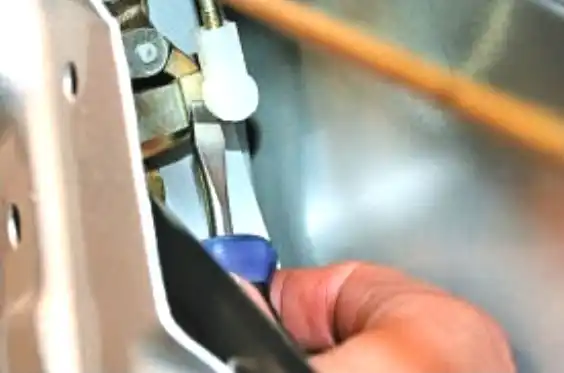

Подденьте отверткой наконечник тяги наружной ручки и отсоедините тягу от рычага замка.

Снятие и установка замка задней двериСнятие и установка замка задней двери

Снимите накладку наружного замка двери.

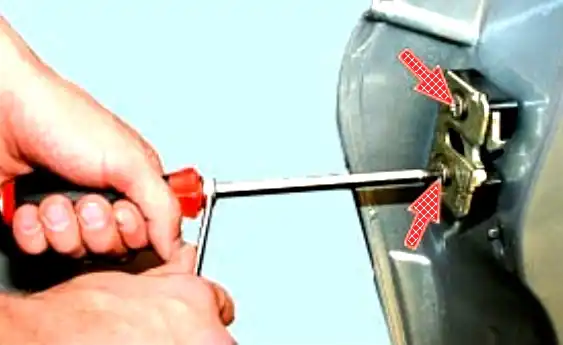

Выверните два винта крепления наружного замка

Снятие и установка замка задней двериСнятие и установка замка задней двери

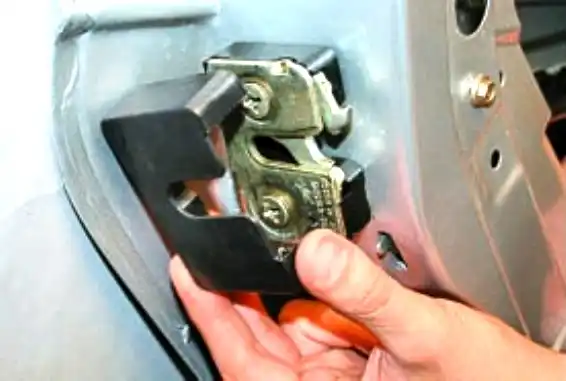

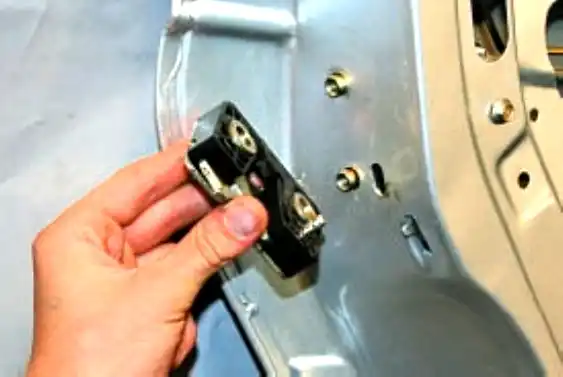

Снимите замок.

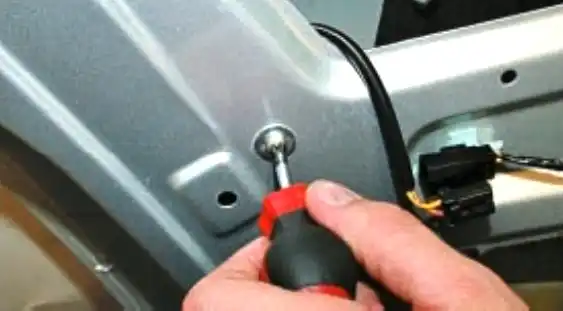

Выверните винт крепления внутреннего замка.

Снятие и установка замка задней двери

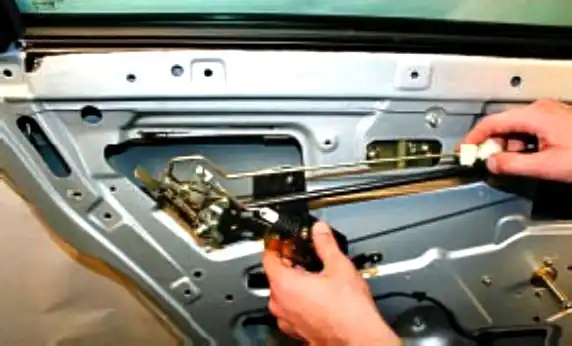

Снимите внутренний замок с тягами блокировки и внутренней ручки

Установите замок в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой.

Проверьте легкость открывания и надежность закрывания замка двери.

При необходимости отрегулируйте замок аналогично регулировке замка передней двери.
