Узлы системы улавливания паров топлива (адсорбер, сепаратор паров топлива, клапан продувки адсорбера, гравитационный клапан) снимают для проверки или замены при появлении стойкого запаха бензина, вызванного негерметичностью узлов и трубопроводов, а также отказом клапана продувки адсорбера
Кроме того, негерметичность адсорбера и отказ клапана продувки могут вызвать неустойчивую работу двигателя на холостом ходу вплоть до его остановки.
Замена сепаратора паров топлива
Сепаратор паров топлива установлен в нише левого заднего колеса.
Снимите минусовую клемму с аккумулятора
Установите автомобиль на подъемник или осмотровую канаву.
Снимите левое заднее колесо.

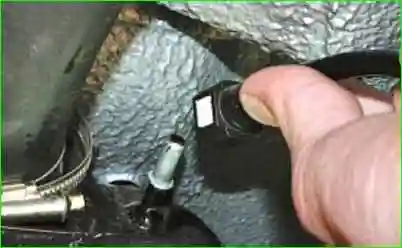

Для снятия сепаратора сожмите фиксатор быстросъемного разъема

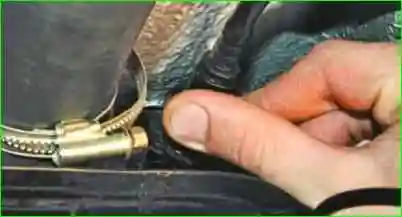

Снимите трубку слива топлива со штуцера бензобака.

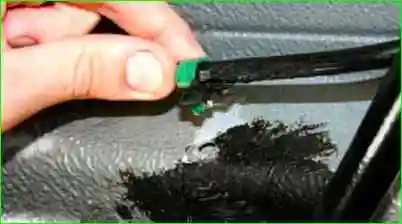

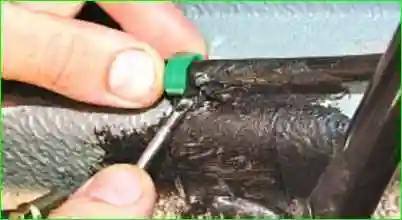

Подденьте отверткой держатель трубки слива топлива
Высвободите держатель вместе с трубкой.

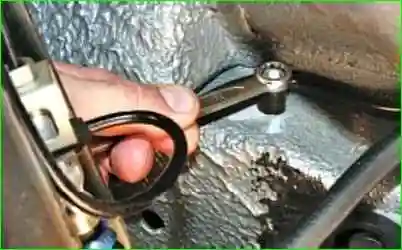

Отверните гайку крепления держателя пароотводящей трубки от сепаратора к адсорберу.

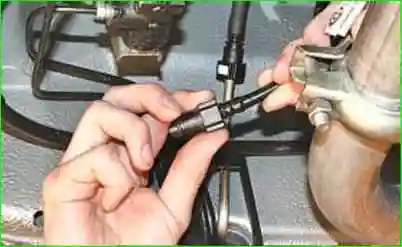

Разомкните пароотводящие трубки, сжав фиксатор быстросъемного разъема.

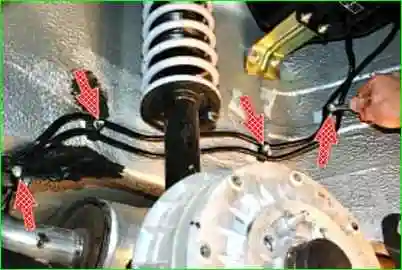

Отверните четыре гайки крепления держателей пароотводящей трубки и трубки слива топлива.

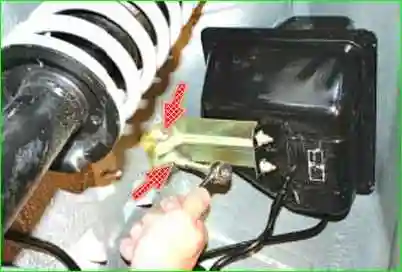

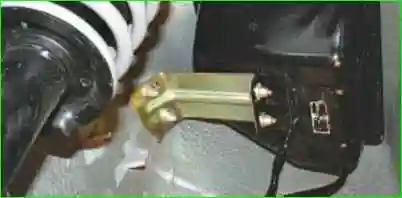

Отверните две гайки крепления кронштейна сепаратора к кузову

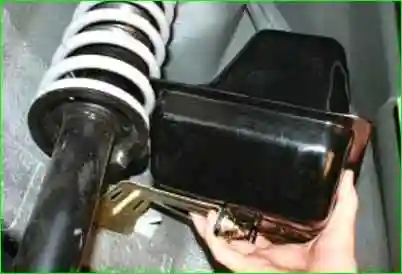

Снимите сепаратор в сборе с кронштейном, трубками и гравитационным клапаном.
Приобретайте для замены точно такой же вместе с трубками и гравитационным клапаном, так как трубки несъемные.
Устанавливайте сепаратор паров топлива в последовательности, обратной снятию.
Замена адсорбера
Адсорбер системы улавливания паров топлива установлен в моторном отсеке на облицовке радиатора справа.
В связи с особенностями компоновки автомобиля доступ к его креплению непосредственно на автомобиле достаточно прост.

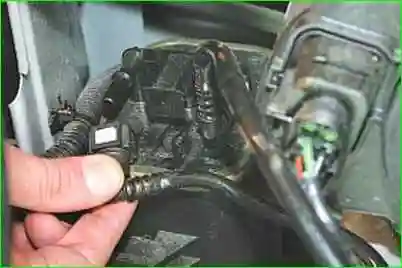

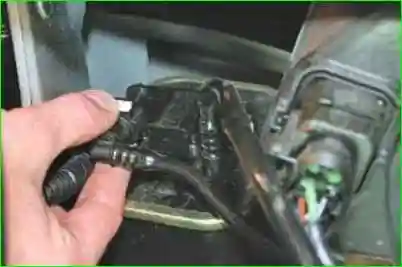

Для снятия адсорбера сожмите фиксатор быстросъемного разъема
Снимите трубку подачи паров топлива к клапану продувки.
Аналогичным образом отсоедините трубку забора паров топлива от сепаратора

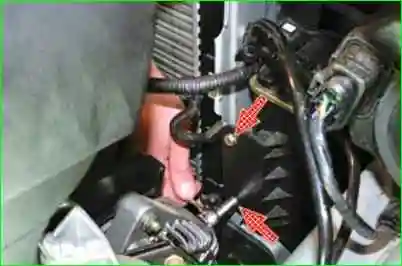

Выверните два болта крепления адсорбера

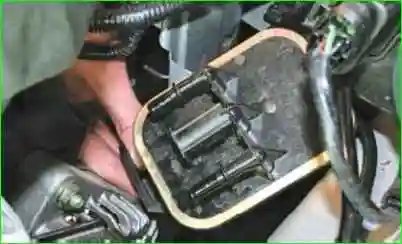

Снимите адсорбер.
Устанавливайте адсорбер в порядке, обратном снятию

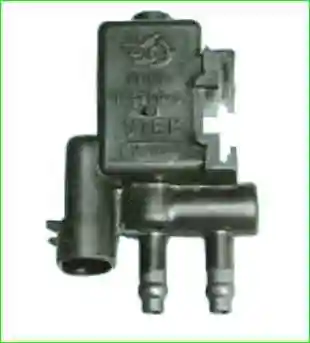

Замена клапана продувки адсорбера
Клапан продувки адсорбера установлен в моторном отсеке на декоративном кожухе двигателя.

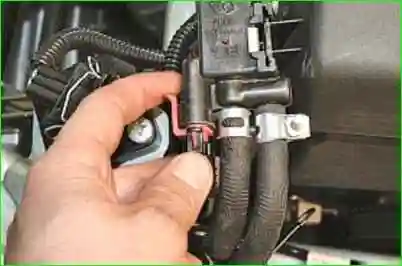

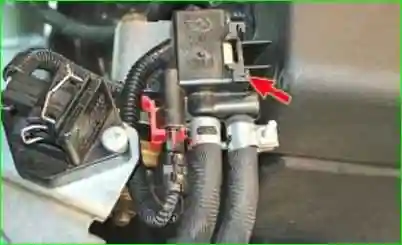

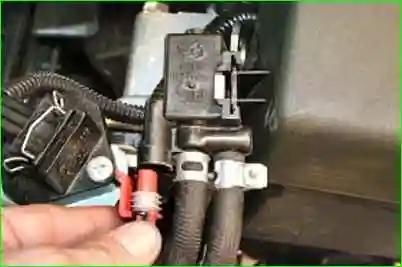

Для снятия клапана отожмите фиксатор
Отсоедините от клапана колодку жгута проводов.

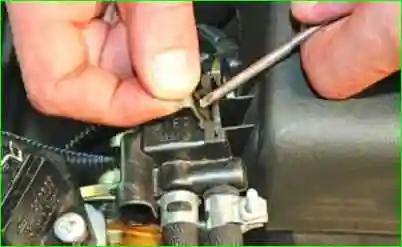

Отожмите фиксатор пружинного зажима

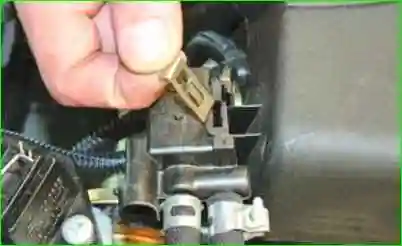

Извлеките зажим
Снимите клапан с кронштейна его крепления.

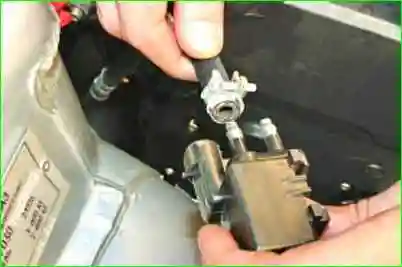

Ослабьте затяжку хомута крепления шланга подачи паров топлива от адсорбера
Отсоедините шланг от штуцера клапана продувки.

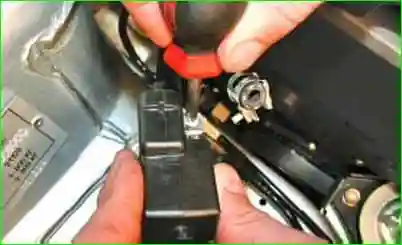

Ослабьте затяжку хомута крепления шланга подачи паров топлива к дроссельному узлу
Отсоедините шланг от штуцера клапана
Приобретайте для замены точно такой же.
Устанавливайте клапан продувки адсорбера в порядке, обратном снятию.
