Предохранители и реле системы управления двигателем находятся в салоне автомобиля с правой стороны под боковой облицовкой тоннеля пола
Основные предохранители и реле автомобиля находятся в подкапотном пространстве возле аккумулятора.

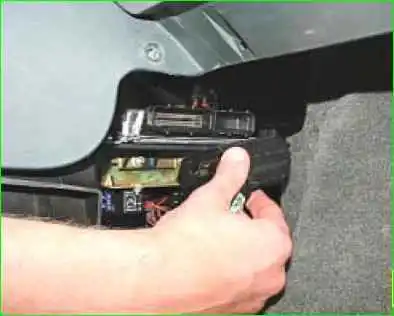

Замена предохранителей системы управления двигателем и реле дополнительного блока

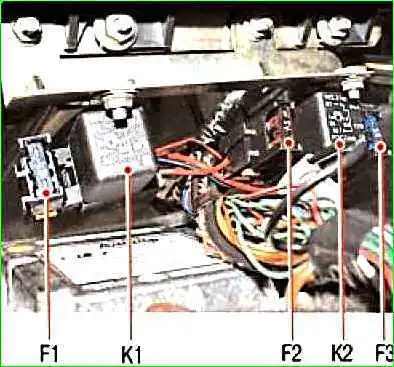

Расположение дополнительных предохранителей и реле системы впрыска: F1 (15 А) - предохранитель цепи главного реле и блокировки стартера; F2 (7,5 А) - предохранитель цепи питания ЭБУ (контроллера); F3 (15 А) - предохранитель электробензонасоса; К1 - главное реле; К2 - реле включения электробензонасоса
Вам потребуются: ключ «на 8», отвертка с крестообразным лезвием.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снимите правую боковую облицовку тоннеля пола.
Отсоедините колодку с проводами от ЭБУ, и отведите ее в сторону.

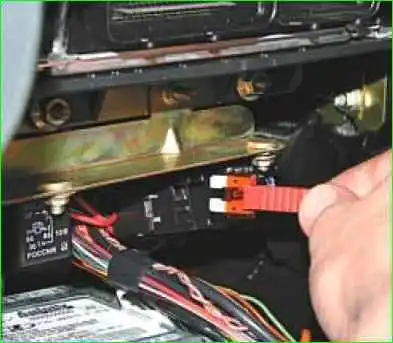

С помощью пинцета извлеките неисправный предохранитель и замените его новым

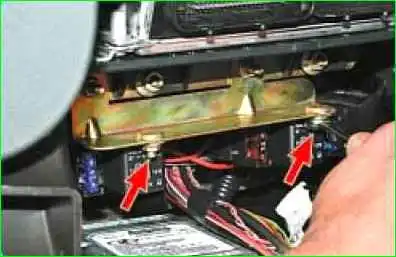

Для замены неисправного реле отверните соответствующую гайку его крепления.

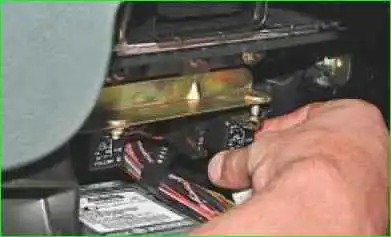

Снимите реле в сборе с предохранителями.

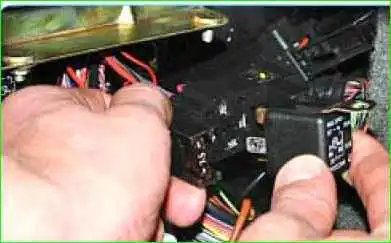

Извлеките реле электробензонасоса из колодки и замените его новым
Реле блокировки стартера заменяют аналогично
Замена предохранителей основного блока предохранителей

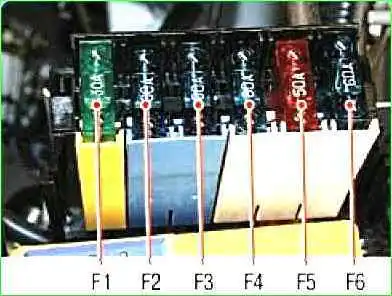

Расположение основных предохранителей электрооборудования автомобиля: F1 (30 А) - предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД); F2 (60 А) - предохранитель цепи питания электровентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер элекгропакета; F3 (60 А) - предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель; F4, F6 (60 А) - предохранители силовой цепи генератора; F5 (50 А) - предохранитель цепи питания электромеханического усилителя рулевого управления
Основной блок предохранителей находится под капотом двигателя в левой части.
Отсоедините провод от клеммы «минус» аккумуляторной батареи.

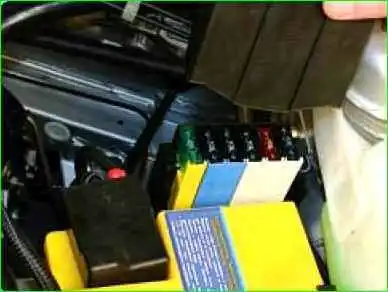

Снимите крышку основного блока предохранителей.

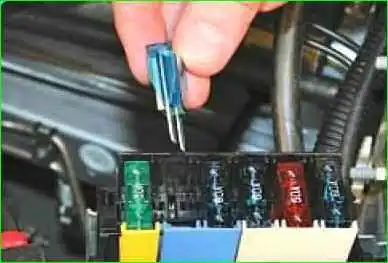

Извлеките неисправный предохранитель и замените его новым соответствующего номинала.
Установите детали в порядке, обратном снятию.
