На автомобилях Lada Priora применяют блок-фары, объединяющие в себе фары ближнего и дальнего света (с однонитевыми лампами), а также указатели поворота

Кроме того, в фарах находятся лампы габаритного света

Ближний свет фар включается переключателем наружного освещения, дальний свет — переключателем света фар с помощью реле, расположенного в монтажном блоке.

Управляющее напряжение подается на обмотки реле включения дальнего света фар от переключателя света фар, если переключатель наружного освещения находится в положении включения света фар.

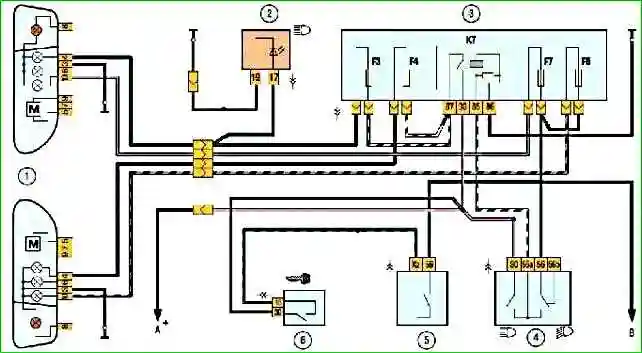

Схема включения фар: 1 - блок-фары; 2 - контрольная лампа включения дальнего света фар в комбинации приборов; 3 - монтажный блок; 4 - подрулевой переключатель света фар; 5 - модуль управления светотехникой; 6 - выключатель зажигания; К7 - реле включения дальнего света фар; А - к основному блоку предохранителей (F3); В - к контроллеру электропакета, вывод "14"

Независимо от положения переключателя наружного освещения можно кратковременно включить дальний свет фар, перемещая на себя рычаг переключателя света фар.

Схема включения корректора света фар; 1 - моторедукторы корректора света фар; 2 - монтажный блок; 3 - модуль управления светотехникой; 4 - выключатель зажигания; А - к источникам питания

Схема включения корректора света фар

Фары автомобилей Lada Priora оснащены электрокорректором света фар, который позволяет с места водителя регулировать по высоте направление световых пучков фар в зависимости от степени загрузки автомобиля.

Задний противотуманный свет

Лампы противотуманного света в задних фонарях включают выключателем в блоке управления через блок управления автомобильной противоугонной системой (АПС-6) только в том случае, если включены фары.

Управление фарами

При выключении габаритного света задний противотуманный свет выключается автоматически.

Противотуманные фары

В переднем бампере автомобилей в вариантном исполнении могут быть установлены противотуманные фары.

Их можно включить только в том случае, если переключателем наружного освещения включено наружное освещение.

Наружное освещение

Габаритный свет включают переключателем наружного освещения (в положении включения габаритного света).

Управление фарами

Указатели поворота

Указатели правого или левого поворота включают подрулевым переключателем.

Управление фарами

В режиме аварийной сигнализации выключателем аварийной сигнализации включаются все указатели поворота.

Мигание ламп обеспечивается реле-прерывателем в контроллере электропакета.

Управление фарами

Возможные неисправности освещения

Причина - Способ

Не горят отдельные лампы фар и фонарей

Перегорели предохранители - Проверьте провода и предохранители

Перегорели лампы - Замените

Повреждение проводов, окисление наконечников или ослабление соединений проводов - Замените блок управления освещением.

Не работает стоп-сигнал

Неисправен выключатель стоп-сигнала - Замените выключатель

Не фиксируются рычаги подрулевого переключателя

Разрушение фиксаторов рычагов - Замените поврежденный переключатель

Если фары вдруг стали гореть тускло, а при включении сигнала поворота начинает мигать лампа габаритного света, восстановите контакт «массового» провода с кузовом.

Возьмите себе в привычку регулярно менять лампы (особенно головного света фар). Со временем колба лампы мутнеет, яркость лампы уменьшается.

Причем этот процесс происходит довольно медленно, поэтому водитель не замечает постепенного ухудшения освещенности дороги.

В последнее время появляется все больше машин, у которых фары сияют, как новогодняя елка, различными оттенками голубого цвета.

Все это называется словом «ксенон» и считается очень крутым.

Спору нет, ксеноновые фары, установленные штатно на последние модели иномарок, намного лучше освещают дорогу, да и автомобиль с ними смотрится значительно эффектнее.

Неудивительно, что многие тоже стараются улучшить свой автомобиль, тем более что сейчас на прилавках появилась масса «ксеноновых» ламп различного изготовления (чаще всего китайского).

Не покупайтесь на дешевку — такие лампы не имеют ничего общего с настоящими ксеноновыми газоразрядными лампами без нитей накаливания. Это обычные лампы с окрашенным стеклом.

Светопропускная способность такого стекла значительно ниже, чем у стандартных ламп, нити у фальшивок, как правило, установлены не в фокусе, и фара с такой лампой при внешней эффектности практически ничего не освещает, причем дополнительно нещадно слепит встречных водителей.

К тому же производители таких ламп, чтобы компенсировать снижение светового потока, увеличивают их мощность сверх нормы.

Часто установка подделок приводит к оплавлению изоляции проводов и соединительных колодок. А возможен и пожар.

Лучше не приобретайте за свои деньги «головную боль», а купите обычные лампы хорошего качества.
