Модуль бензонасоса снимаем при полном или частичном отказе электробензонасоса, засорении фильтра бензонасоса или неисправности датчика указателя топлива

Подготовка к снятию модуля во многом зависит от модели автомобиля.

Для снятия модуля подготавливаем автомобиль к выполнению работы.

Модуль желательно снимать, чтобы количество топлива в баке было меньше половины бака.

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Если автомобиль с кузовом универсал, то наклоняем вперед задний ряд сидений для пяти местной комплектации и средний ряд для семиместной комплектации.

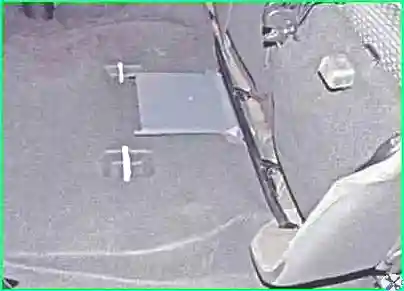

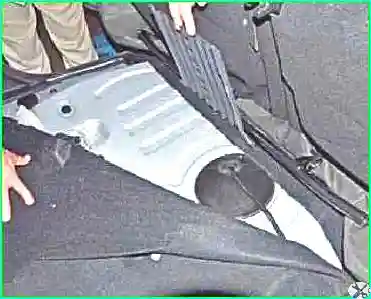

Отсоединяем и поднимаем обивку пола

Если автомобиль с кузовом фургон, то снимаем облицовку со средней стойки, с правой стороны.

Снимаем правую часть перегородки кузова.

Снимаем правую переднюю часть пола грузового отделения.

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

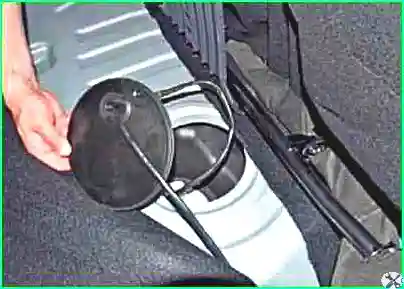

Извлекаем пластмассовую крышку лючка топливного бака

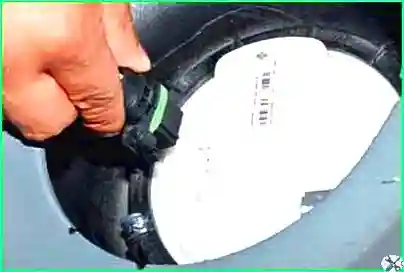

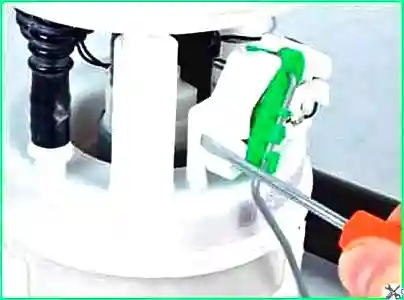

Плоской отверткой отжимаем фиксатор колодки жгута проводов

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

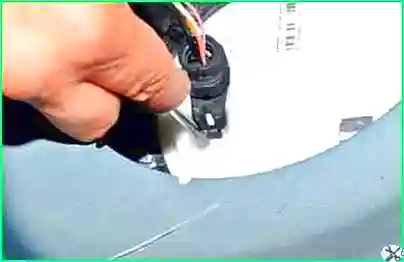

Отсоединяем колодку

Запускаем двигатель, чтобы сбросить давление в топливной системе, и ждем, пока он заглохнет.

После этого выключаем зажигание и снимаем минусовую клемму аккумулятора.

Сжимаем фиксаторы наконечника топливной трубки и снимаем наконечник со штуцера топливного модуля.

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

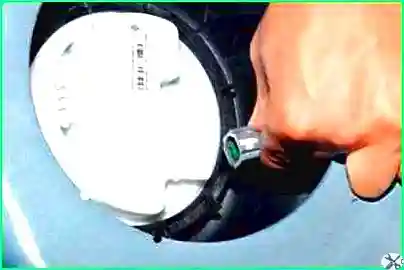

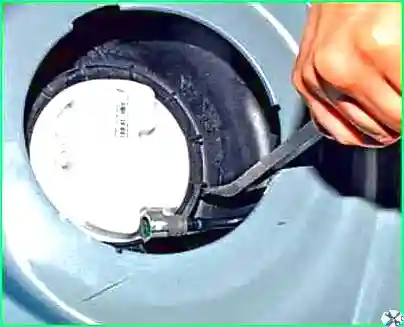

7. Отворачиваем накидную, пластмассовую гайку с помощью монтажной лопатки

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

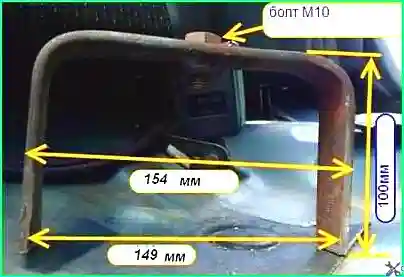

Если гайка не поддается нужно сделать приспособление из прутка и с помощью этого приспособления открутить накидную гайку

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

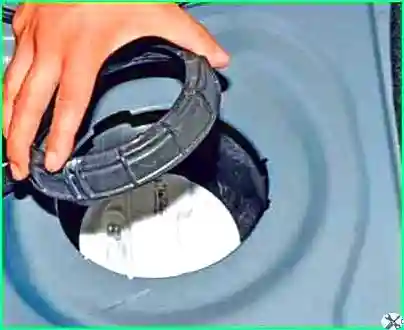

Снимаем накидную гайку

Обкладываем вокруг отверстия ветошь, чтобы остатки топлива не вылились на детали автомобиля.

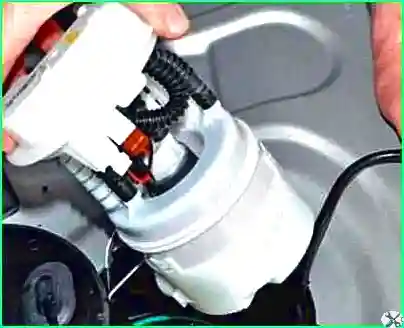

Аккуратно вынимаем топливный модуль из бака, выводя поплавок датчика уровня.

Выливаем остатки топлива из модуля в подготовленную заранее емкость.

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

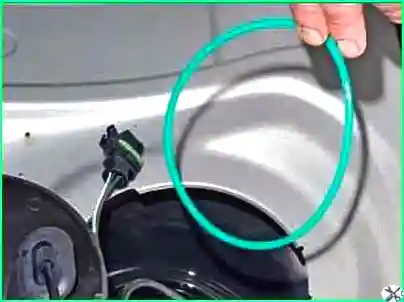

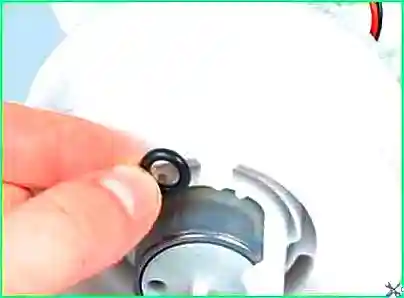

Извлекаем резиновое уплотнительное кольцо.

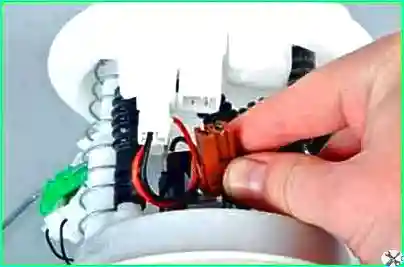

Отсоединяем колодку проводов датчика уровня.

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Отгибаем фиксатор датчика уровня.

Снимаем датчик уровня топлива.

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

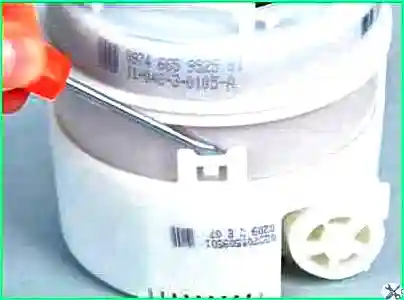

Плоской отверткой освобождаем три фиксатора стакана, поддевая при этом стакан

Снимаем крышку с корпуса фильтра

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Трубка канала регулятора давления топлива уплотнено резиновым кольцом

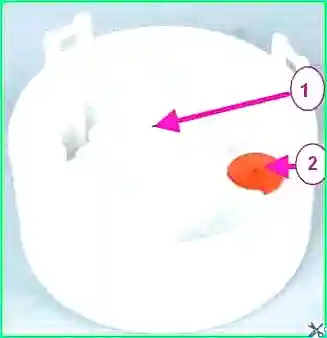

В нижней крышке модуля установлен регулятор давления топлива и противодренажный клапан.

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

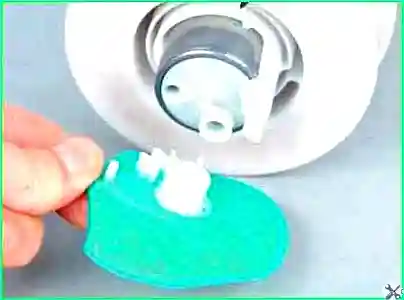

Снимаем с топливного насоса фильтр. Лучше всего его заменить, но если такой возможности нет, можно его промыть.

Плоской, тонкой отверткой отжимаем фиксатор верхней крышки топливного модуля

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

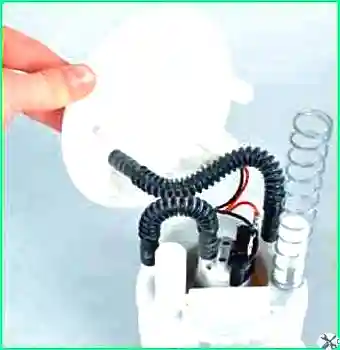

Отводим крышку

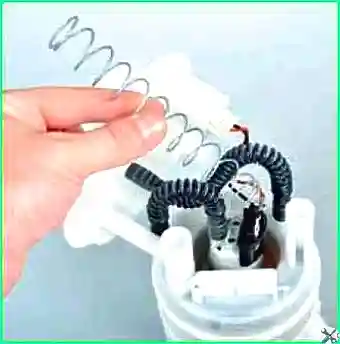

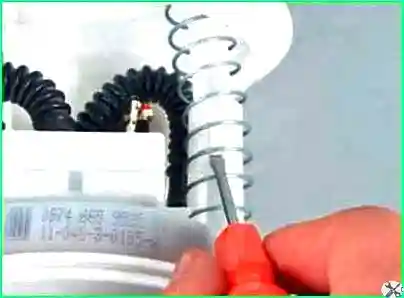

Вынимаем пружинку с направляющей

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

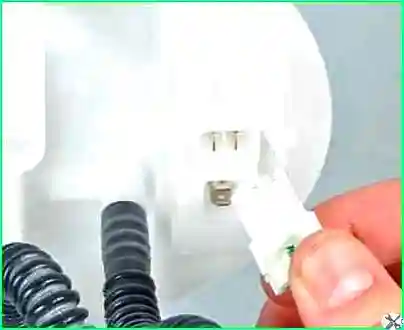

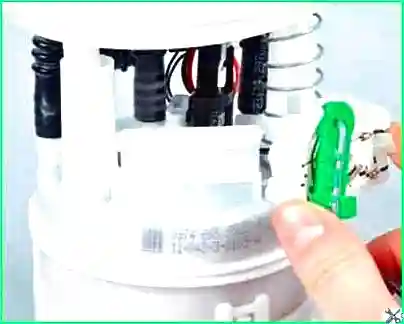

Отсоединяем штекер топливного насоса от разъема на верхней крышке

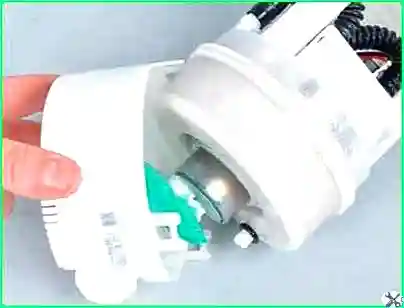

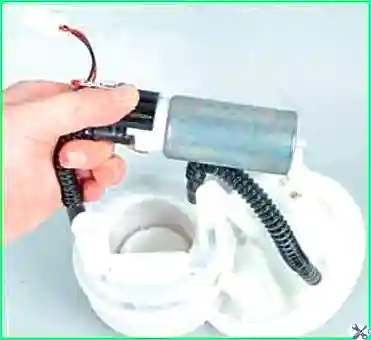

Извлекаем топливный насос из корпуса топливного фильтра

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

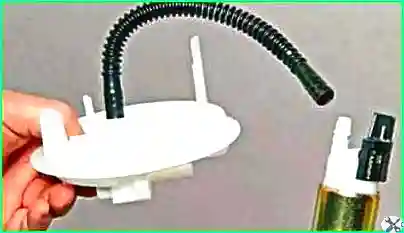

Техническим феном нагреваем пластмассовую трубку и снимаем ее с насоса.

Установку производим в обратной последовательности.

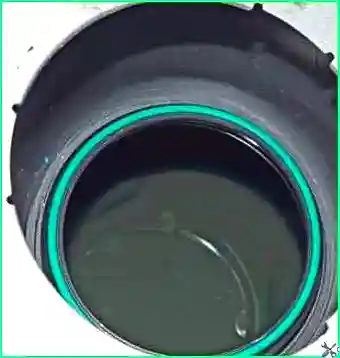

Уплотнительное кольцо правильно устанавливаем на горловине бака

Стараемся, чтобы при установке модуля резиновое кольцо не сдвинуть.

Ориентируем модуль, чтобы стрелка на модуле была расположена напротив стрелки в баке.

Надавливаем на крышку модуля, наворачиваем накидную пластмассовую гайку на горловину бака.

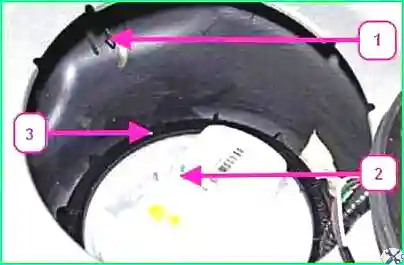

Заворачиваем накидную гайку до упора, пока стрелка на кольце не расположится напротив стрелок 1 и 2.

Как снять и отремонтировать модуль топливного насоса Лада Ларгус

Устанавливаем все детали.

Подключаем минусовую клемму аккумулятора и проверяем герметичность и работу топливного модуля.
