Снятие и установка распределительного вала двигателя ЗМЗ-402
Снять ремень привода вентилятора.
Снять ремень привода генератора.
Отвернуть четыре болта 1, снять вентилятор 2 и шкив вентилятора 3.
Отвернуть четыре болта 4 и снять шкив 5 водяного насоса.
Отвернуть три гайки 2 и снять привод 1 вентилятора.
Отвернуть болт 3 и гайку 5, снять кронштейн 4 с натяжным роликом.
Отвернуть шесть болтов 7 и снять шкив 6 коленвала с гасителем крутильных колебаний в сборке.
Отвернуть стяжной болт 8 (или храповик) съемником, снять ступицу шкива коленвала.

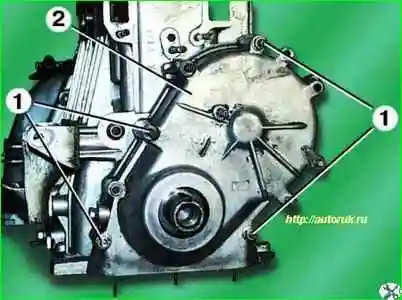

Отвернуть оставшиеся гайки 1 и снять крышку 2 распределительных звездочек.
Установить поршень 1-го цилиндра в в.м.т. такта сжатия.

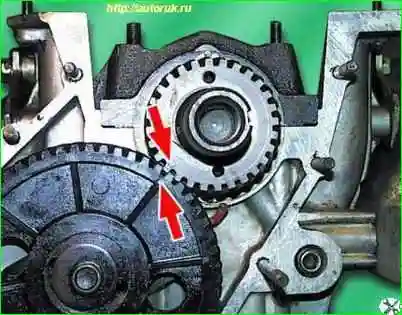

Для этого повернуть коленчатый вал так, чтобы совместились метки на звездочке коленчатого вала и зубчатом колесе распределительного вала.
Снять привод распределителя зажигания.
Снять масляный фильтр.
Снять топливный насос.
Снять крышку коромысел.
Снять ось коромысел клапанов со стойками в сборе.
Вынуть штанги толкателей, предварительно пометив их номером клапана.

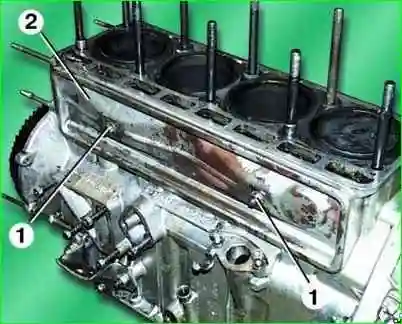

Отвернуть гайки 1 и снять крышку 2 толкателей вместе с прокладкой.

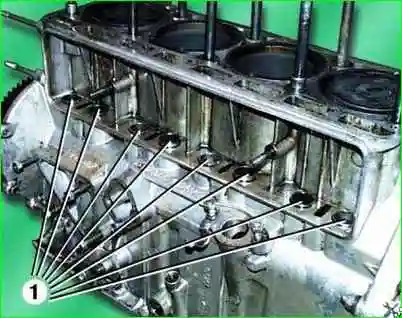

Вынуть толкатели 1.

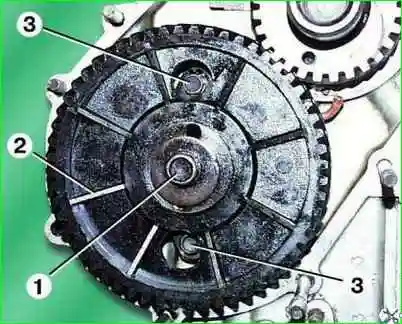

Отвернуть болт 1 и снять с помощью съемника зубчатое колесо 2 распределительного вала.
Отвернуть болты 3 и снять упорный фланец распределительного вала с распорной втулкой
Осторожно вынуть распределительный вал из блока цилиндров.
Осмотр распределительного вала
После снятия промыть все детали бензином, протереть и просушить.
Осмотреть распределительный вал. Если на шейках, кулачках и шестерне привода масляного насоса имеются задиры, глубокие царапины, раковины, сколы, трещины, распределительный вал заменить.
Измерить диаметры шеек распределительного вала,
Осмотреть штанги толкателей. Погнутые штанги заменить. Если на наконечниках штанг заметны следы износа, задиры, раковины, штанги также заменить.
Следует учесть, что длина штанги двигателя мод. 402 равна 283 мм, а двигателя мод. 4021 — 287 мм.
Осмотреть толкатели. Если на рабочих поверхностях заметны следы износа, раковины, задиры и т.д., толкатели заменить.
Если на зубчатом колесе распределительного вала повреждены зубья или имеются трещины, его нужно заменить.
Измерить осевой зазор распределительного вала.
Для этого подсобрать вал с зубчатым колесом, надеть на передний конец распределительного вала распорное кольцо и упорный фланец, затем напрессовать зубчатое колесо и завернуть болт крепления зубчатого колеса с шайбой.
Болт затянуть моментом 55–60 Нм (5,5–6,0 кгс·м).
Щупом измерить зазор между упорным фланцем распределительного вала и ступицей зубчатого колеса, он должен быть в пределах 0,1–0,2 мм.
Установка распределительного вала
Устанавливают распределительный вал в порядке, обратном снятию.
Перед установкой смазать моторным маслом шейки и кулачки распредвала, толкатели и штанги толкателей.
После установки отрегулировать зазоры в приводе клапанов.
