У двигателя мод. 406 масляный насос приводится от промежуточного вала, у двигателя мод. 402 привод насоса и распределителя зажигания осуществляется от распределительного вала
Снятие и разборка привода насоса

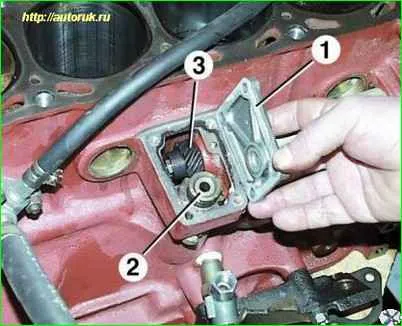

У двигателя мод. 406 отвернуть четыре болта и снять крышку 1 привода.
Вынуть ведомую шестерню 2 вверх. Для того чтобы снять ведущую шестерню 3, нужно снять промежуточный вал.
У двигателя мод. 402снять распределитель зажигания.

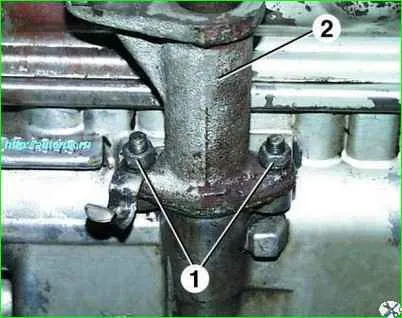

Отвернуть две гайки 1 и вынуть привод 2 вверх.

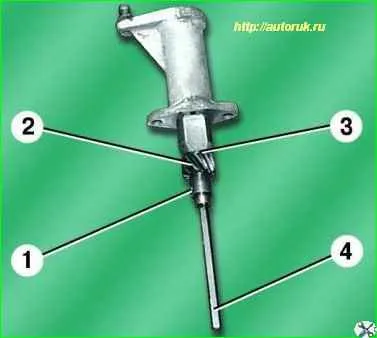

Выпрессовать штифт 1 шестерни привода и снять шестигранный валик 4 привода масляного насоса.
Затем спрессовать шестерню 2 привода, прилагая при этом усилие к валику через оправку диаметром 12 мм.
Снять бронзовую упорную шайбу 3.
Установка привода масляного насоса
Сборку и установку привода проводят в обратном порядке.
При сборке привода мод. 402 нужно обеспечить зазор между торцом шестерни привода и бронзовой упорной шайбой в пределах 0,15–0,4 мм.
Штифт расклепать с двух сторон.
