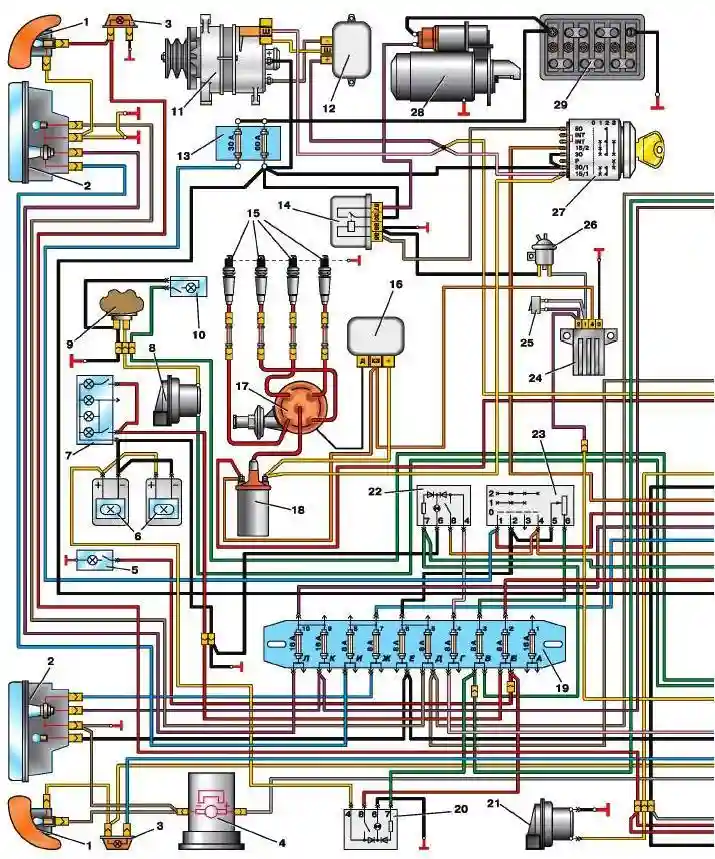

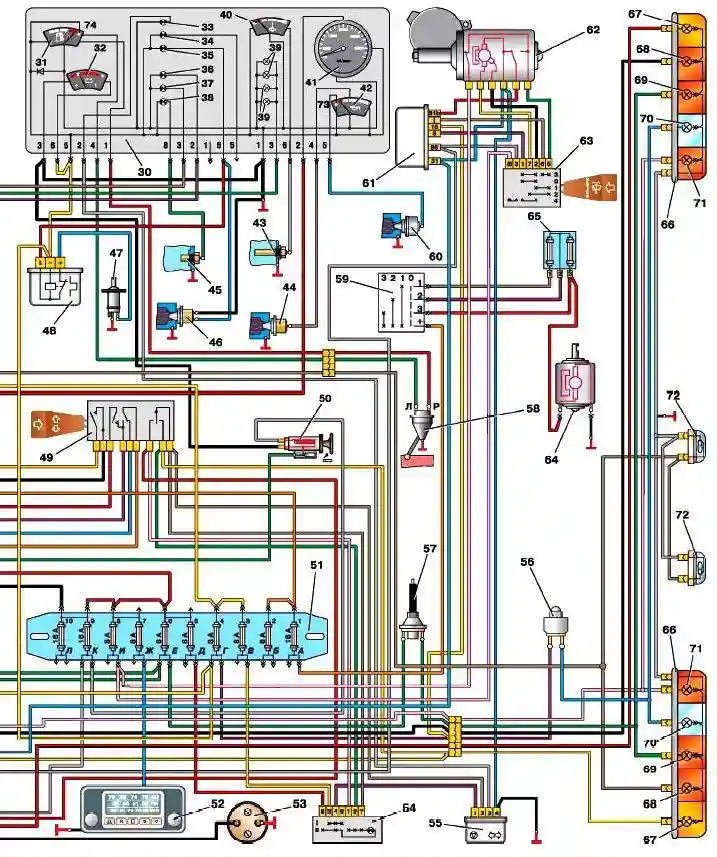

Схема разделена на две части для лучшего просмотра
Электрооборудование автомобиля «Газель» выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода.
Бортовая сеть – постоянного тока, с номинальным напряжением 12 В.
Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком.
При неработающем двигателе все потребители питаются от аккумуляторной батареи через выключатель с дистанционным управлением, а после пуска двигателя – от генератора переменного тока со встроенным регулятором напряжения.
При работе генератора аккумуляторная батарея заряжается.
