El equipo eléctrico del vehículo Gazelle se implementa según un esquema de un solo cable: los terminales negativos de las fuentes de alimentación y los consumidores se conectan a la "masa" (la carrocería y otras unidades del vehículo), que actúa como segundo cable.

El esquema se divide en dos partes para una mejor visualización.

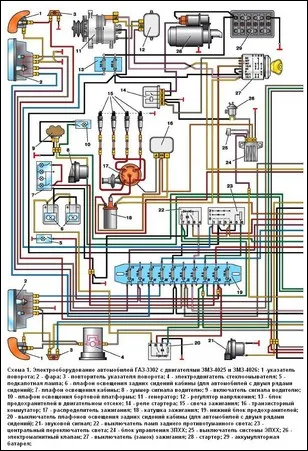

Fig. 1. Esquema 1. Equipo eléctrico de los vehículos GAZ-3302 con motores ZMZ-4025 y 3M3-4026: 1 - Intermitente; 2 - Faro delantero; 3 - Repetidor de intermitentes; 4 - Motor del lavaparabrisas; 5 - Lámpara del capó; 6 - Lámpara de iluminación del asiento trasero (para vehículos con dos filas de asientos); 7 - Lámpara de iluminación de la cabina; 8 - Zumbador de señal del conductor; 9 - Interruptor de señal del conductor; 10 - Lámpara de iluminación de la plataforma; 11 - Generador; 12 - Regulador de voltaje; 13 - Caja de fusibles en el compartimento del motor; 14 - Relé de arranque; 15 - Bujía; 16 - Interruptor de transistores; 17 - Distribuidor de encendido; 18 - Bobina de encendido; 19 - Caja de fusibles inferior; 20 - interruptor de la luz del asiento trasero (para vehículos con dos filas de asientos); 21 - bocina; 22 interruptor de la luz antiniebla trasera; 23 - interruptor de luz central; 24 unidad de control de velocidad de ralentí; 25 interruptor del sistema de control de velocidad de ralentí; 26 - válvula electromagnética; 27 interruptor de encendido (bloqueo); 28 motor de arranque; 29 baterías de almacenamiento;

Red de a bordo: corriente continua, con una tensión nominal de 12 V.

Un interruptor de encendido combinado, compuesto por una pieza de contacto y un dispositivo antirrobo mecánico con cerradura, sirve para conmutar los circuitos principales del vehículo.

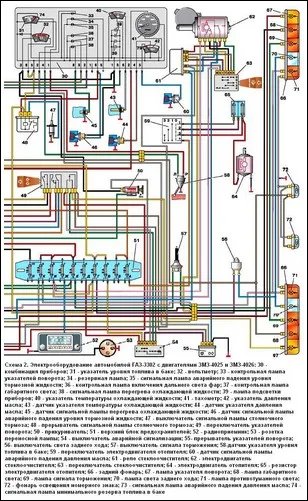

Fig. 2. Esquema 2. Equipo eléctrico de los vehículos GAZ-3302 con motores ZMZ-4025 y ZMZ-4026: 30 - Cuadro de instrumentos; 31 Indicador de nivel del depósito de combustible; 32 Voltímetro; 33 Luz de giro; 34 Luz de marcha atrás; 35 Luz de advertencia de nivel de líquido de frenos; 36 Luz de carretera; 37 Luz de posición; 38 Luz de sobrecalentamiento del refrigerante; 39 Luz de retroiluminación de los instrumentos; 40 Indicador de temperatura del refrigerante; 41 Tacómetro; 42 Indicador de presión de aceite; 43 Sensor de temperatura del refrigerante; 44 Sensor de presión de aceite; 45 Sensor de luz de sobrecalentamiento del refrigerante; 46 Sensor de luz de advertencia de bajo nivel de líquido de frenos; 47 Interruptor de la luz del freno de estacionamiento; 48 Intermitente de luz de freno de estacionamiento; 49 Interruptor de intermitentes: 50 - Encendedor de cigarrillos; 51 Caja de fusibles superior; 52 Radio; 53 - Portalámparas portátil; 54 Interruptor de luces de emergencia; 55 - Intermitente de intermitentes; 56 - Interruptor de luz de marcha atrás; 57 - Interruptor de luz de freno; 58 - Sensor del nivel de combustible; 59 Interruptor del motor de la calefacción; 60 Sensor de luz de advertencia de presión de aceite; 61 Relé del limpiaparabrisas; 62 Motor del limpiaparabrisas; 63 Interruptor del limpiaparabrisas; 64 Motor de la calefacción; 65 Resistencia del motor de la calefacción; 66 Luz trasera; 67 Lámpara intermitente de dirección; 68 Lámpara de luz lateral; 69 - luz de freno; 70 luz de marcha atrás; 71 luz antiniebla; 72 luz de la matrícula: 73 Luz de advertencia de baja presión de aceite; 74 - Luz de advertencia de reserva mínima de combustible

Cuando el motor no está en marcha, todos los consumidores se alimentan desde la batería a través de un interruptor de control remoto y, una vez arrancado el motor, desde el alternador con regulador de voltaje integrado.

Cuando el alternador está en marcha, la batería se carga.
