Генератор работает совместно с бесконтактным транзисторным регулятором напряжения 13.3702-01
На части автомобилей может быть установлен регулятор напряжения 50.3702

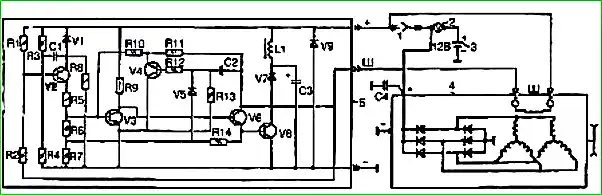

Измерительным элементом регулятора является стабилитрон VI, управляющий транзисторами.
Выходной транзистор изменяет ток (среднее значение) в цепи обмотки возбуждения генератора и тем самым поддерживает напряжение генератора в заданных пределах.
Техническая характеристика регулятора напряжения
Регулируемое напряжение должно быть 13,8-14,5В при частрте вращения генератора от 2800 до 12 000 мин -1 , нагрузке от 5 до 40 А; температуре от –20 до +80° С.
Падение напряжения на выводах «Ш» и «–» регулятора при токе 4 А в цепи обмотки возбуждения и температуре 20° С не более 1,6 В.
Регулятор напряжения имеет защиту от возможного короткого замыкания в цепи обмотки возбуждения.
Техническое обслуживание и ремонт
Техническое обслуживание регулятора напряжения заключается в проверке его параметров.
Проверка может производиться непосредственно на автомобиле или на стенде.
Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 20—30 В и ценой деления 0,1—0,2 В.
При средней частоте вращения двигателя (1700-2000 мин -1) включить ближний свет и на этом режиме произвести замер напряжения.
Напряжение на выводе «+» регулятора напряжения должно быть 13,8-14,5 В при температуре регулятора 20° С.
Если при проверке регулятора напряжения показание вольтметра не укладывается в указанные выше пределы, регулятор напряжения следует заменить.
Для нормальной работы системы генератора и регулятора напряжения очень важное значение имеет состояние электропроводки между генератором, регулятором напряжения и аккумуляторной батареей, а также надежность их соединения с корпусом.
Поэтому, прежде чем отыскать неисправности в работе генератора или регулятора напряжения, необходимо тщательно проверить состояние указанной электропроводки и правильность подключения проводов.
Дефекты, обнаруженные при проверке проводки (обрывы проводов, нарушение изоляции, короткие замыкания, загрязнение наконечников и т. д.), должны быть устранены.
Отсутствие зарядного тока может быть вызвано срабатыванием электронной защиты регулятора напряжения в случае короткого замыкания в цепи обмотки возбуждения генератора.
После устранения короткого замыкания работа регулятора автоматически восстанавливается.
Ремонт и регулировка регулятора напряжения должны производиться квалифицированными специалистами.
Для этого необходим испытательный стенд Э242 или изготовить стенд, оборудованный электродвигателем для вращения генератора 161.3701 с плавным изменением частоты до 3000 мин -1 , аккумуляторную батарею, резистор (ламповый или проволочный) для создания токовой нагрузки до 20 А и прибор для проверки полупроводниковых приборов.

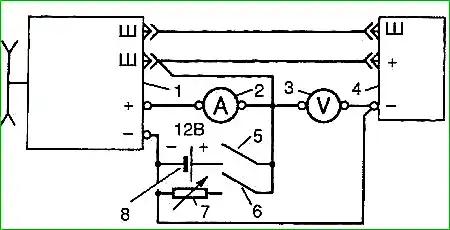

Схема простейшего стенда для проверки регулятора напряжения показана на рис. 3.
Для проверки необходимо включить выключатель 5 и плавно увеличить частоту вращения генератора до 3000 мин -1.
Затем включить выключатель 6 и резистором 7 создать нагрузку 20 А по указателю тока 2.
Напряжение, регулируемое регулятором, будет показывать вольтметр 3.
Если при проверке на стенде регулятор напряжения дает завышенное или заниженное напряжение, подбором резистора R1 (см.рис) добиться регулируемого напряжения в пределах 13,8-14,5 В при температуре регулятора 25° С.

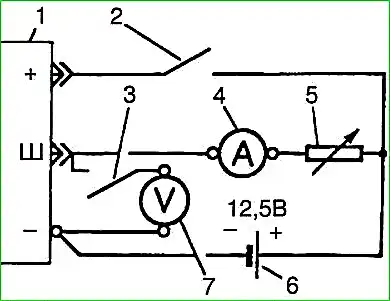

Если регулятор не обеспечивает нормального возбуждения генератора, проверьте величину падения напряжения на выводах «Ш» и «–» регулятора напряжения при токе в цепи обмотки возбуждения 4 А.
Падение напряжения не должно превышать 1,6 В. Чрезмерное падение напряжения указывает на неисправность регулятора.
Перед включением выключателя резистор 5 должен иметь сопротивление 4 Ом.
После установления тока 4 А по указателю тока 4 включить выключатель 3.
Вольтметр 7 должен показывать напряжение не более 1,6 В.
Если регулятор не регулирует напряжение генератора, то в первую очередь необходимо проверить стабилитрон, а затем остальные полупроводниковые приборы.
Если регулятор не обеспечивает нормальное возбуждение генератора (в цепь обмотки возбуждения ток не поступает), то в первую очередь необходимо проверить выходной транзистор и при необходимости остальные. Неисправные полупроводниковые приборы подлежат замене.
