Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками

Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу пластмассовых бачков

На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля.

На правом бачке (по ходу автомобиля) в нижней части имеется сливная пробка для слива охлаждающей жидкости.

Расширительный бачок— пластмассовый, соединен шлангом с патрубком, подводящим охлажденную жидкость от радиатора к двигателю, и трубкой — с патрубком термостата и левым бачком радиатора.

На бачке имеется метка MIN — нижний допустимый уровень охлаждающей жидкости в бачке.

Расширительный бачок закрыт резьбовой пробкой, поддерживающей повышенное давление в системе охлаждения.

Пробка расширительного бачка, герметически закрывающая систему охлаждения, имеет два клапана: паровой, открывающийся при давлении 80-110 кПа (0,8-1,1 кгс.) и воздушный, открывающийся при разрежении 1,0-10 кПа (0,01—0,1 кгс/см 2).

Замена радиатора с двигателем ЗМЗ-406

Сливаем охлаждающую жидкость, статья - "Замена охлаждающей жидкости двигателя автомобиля Газель"

Снимаем облицовку радиатора и верхнюю панель.

Замена радиатора с двигателем ЗМЗ-406

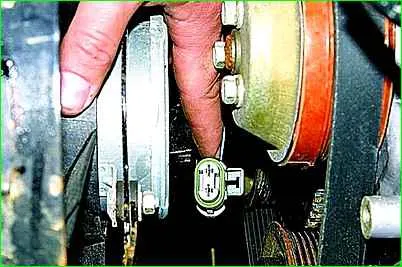

Отсоединяем разъем электродвигателя вентилятора

Замена радиатора с двигателем ЗМЗ-406

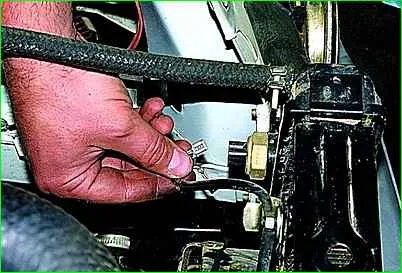

Отсоединяем два провода от датчика включения электровентилятора.

Замена радиатора с двигателем ЗМЗ-406

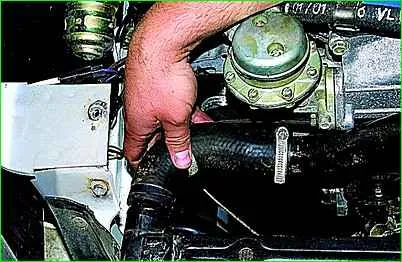

Ослабив затяжку хомута, снимаем верхний шланг

Замена радиатора с двигателем ЗМЗ-406

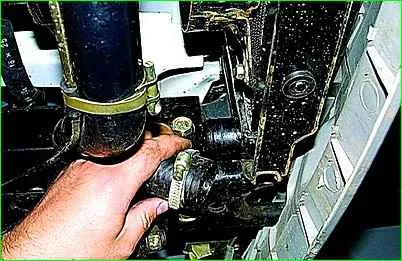

Ослабив затяжку хомута, снимаем нижний шланг с патрубка радиатора.

Замена радиатора с двигателем ЗМЗ-406

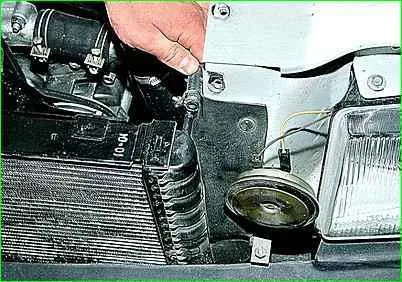

Отсоединяем пароотводящий шланг от радиатора.

Замена радиатора с двигателем ЗМЗ-406

Снимаем радиатор с автомобиля.

Замена радиатора с двигателем ЗМЗ-406

Под радиатором установлены резиновые подушки.

При необходимости заменяем их

Замена радиатора с двигателем ЗМЗ-406

Ключом «на 10» отворачиваем четыре гайки крепления электровентилятора

Замена радиатора с двигателем ЗМЗ-406

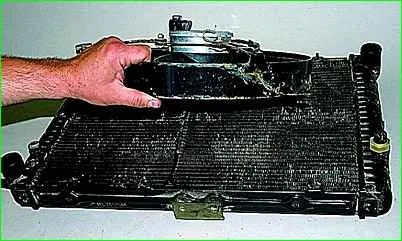

Снимаем электровентилятор.

Замена радиатора с двигателем ЗМЗ-406

Ключом «на 30» отворачиваем и снимаем датчик включения электровентилятора.

Замена радиатора с двигателем ЗМЗ-406

Под ним установлено резиновое уплотнительное кольцо.

Замена радиатора с двигателем ЗМЗ-406

Шестигранником«на 8» отворачиваем и снимаем заглушку.

Замена радиатора с двигателем ЗМЗ-406

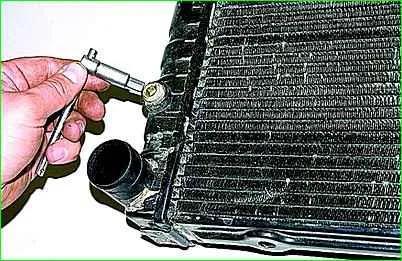

Ключом «на 17» отворачиваем и снимаем сливной кран радиатора.

Замена радиатора с двигателем ЗМЗ-406

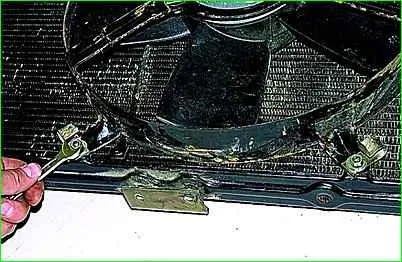

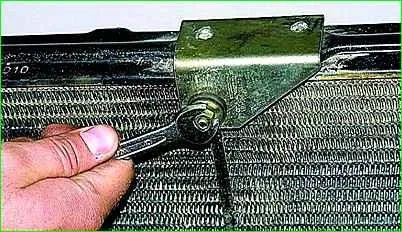

Ключом «на 10» отворачиваем гайку крепления кронштейна

Замена радиатора с двигателем ЗМЗ-406

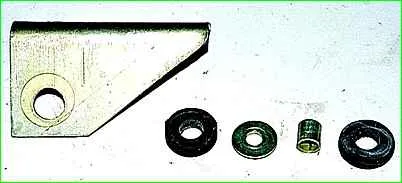

Снимаем кронштейн и детали его крепления с радиатора

Переставляем снятые детали на новый радиатор, устанавливаем его в обратной последовательности на автомобиль

Замена радиатора с двигателем ЗМЗ-402

Сливаем охлаждающую жидкость

Снимаем решетку облицовки и верхнюю панель облицовки радиатора.

Замена радиатора с двигателем ЗМЗ-402

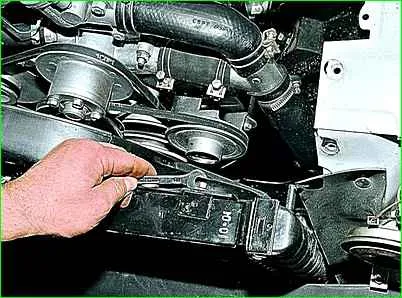

Отверткой ослабляем хомут и снимаем шланг, соединяющий радиатор с расширительным бачком

Замена радиатора с двигателем ЗМЗ-402

Отверткой ослабляем хомут и отсоединяем подводящий шланг от верхнего патрубка радиатора.

Аналогично снимаем шланг с нижнего патрубка радиатора.

Замена радиатора с двигателем ЗМЗ-402

Ключом «на 10» отворачиваем четыре гайки крепления кожуха вентилятора (два сверху и два снизу)

Замена радиатора с двигателем ЗМЗ-402

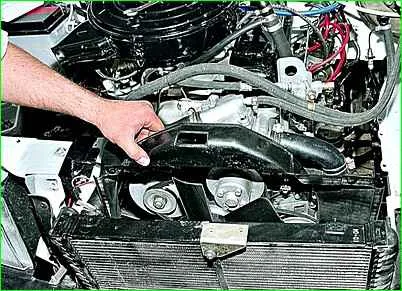

Отводим кожух от радиатора.

Замена радиатора с двигателем ЗМЗ-402

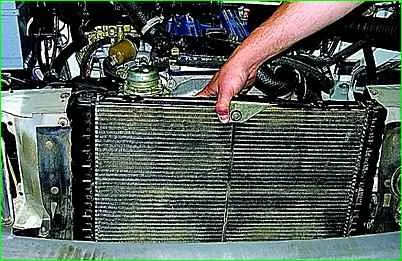

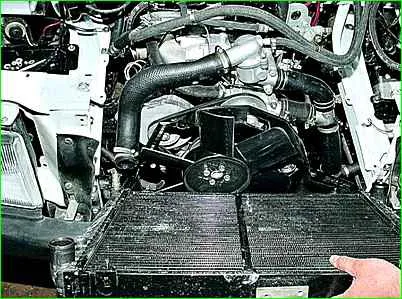

Снимаем радиатор

Замена радиатора с двигателем ЗМЗ-402

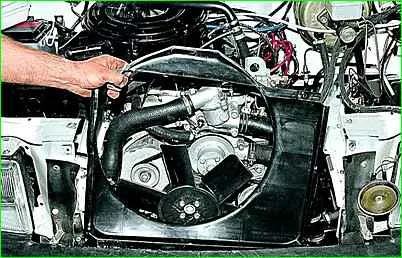

Снимаем кожух вентилятора

Замена радиатора с двигателем ЗМЗ-402

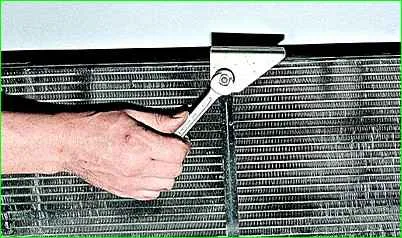

Для замены радиатора ключом «на 10» отворачиваем гайку и снимаем кронштейн крепления радиатора к кузову

Замена радиатора с двигателем ЗМЗ-402

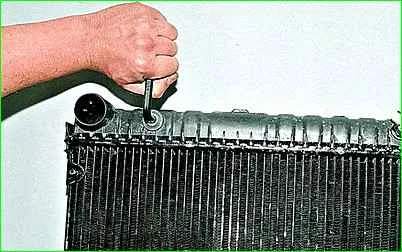

Шестигранным ключом «на 8» отворачиваем заглушку.

Замена радиатора с двигателем ЗМЗ-402

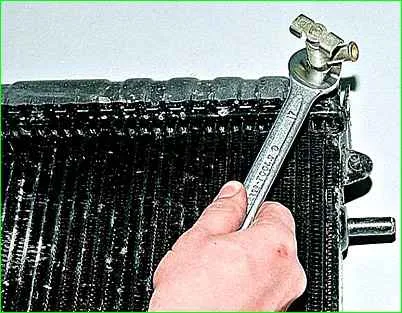

Ключом «на 17» отворачиваем и снимаем сливной кран

Замена радиатора с двигателем ЗМЗ-402

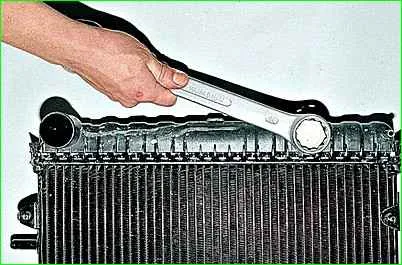

Ключом «на 30» отворачиваем вторую заглушку

Переставив снятые детали на новый радиатор, устанавливаем его в обратной последовательности.

Заполнив систему охлаждения жидкостью и пустив двигатель, проверяем отсутствие утечек в местах соединений.

При необходимости (разрушение, трещины) заменяем подушки радиатора и устанавливаем радиатор в обратной последовательности.
