Проверка износа шкворня и втулок
Проверку выполняем при отрегулированных подшипниках ступиц передних колес.
Приподнимите переднее колесо домкратом. Покачайте колесо в вертикальной плоскости.
Если чувствуется люфт (верхний наружный край тормозной скобы перемещается более чем на 0,5 мм — это расстояние можно измерить, например, с помощью индикатора), значит, шкворень и втулки изношены, и их необходимо заменить.
Установите автомобиль на колеса и измерьте с помощью щупа зазор между верхним ушком поворотного кулака и бобышкой балки передней подвески.
Предельно допустимый зазор 0,15 мм.
Зазор от 0,15 до 1 мм устраните подбором соответствующего комплекта регулировочных шайб, устанавливаемых между верхним ушком поворотного кулака и бобышкой балки передней подвески.
При зазоре свыше 1 мм замените упорный подшипник.
Разборка и ремонт шкворневого соединения
Поддомкрачиваем переднюю часть автомобиля.
Снимаем передние колеса и устанавливаем под балку упоры.

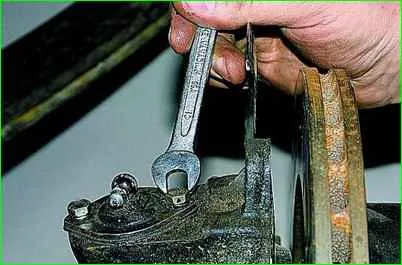

Ключом «на 10» отворачиваем два болта крепления верхней крышки подшипника шкворня
Снимаем крышку верхнего подшипника шкворня с пресс-масленкой.

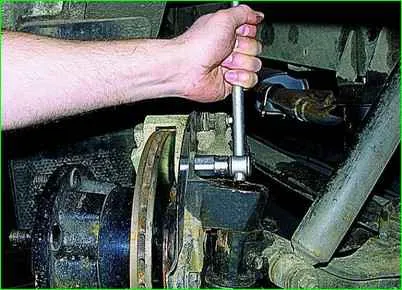

Головкой «на 19» отворачиваем два болта крепления скобы тормоза.

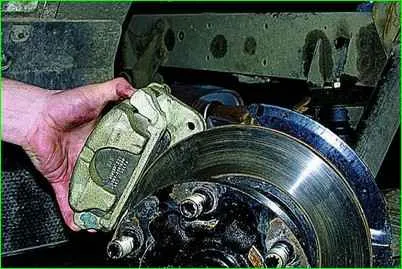

Снимаем суппорт и привязываем его проволокой, чтобы не мешался.
Для удобства снимаем амортизатор (см.Как заменить амортизаторы подвесок автомобиля Газель).

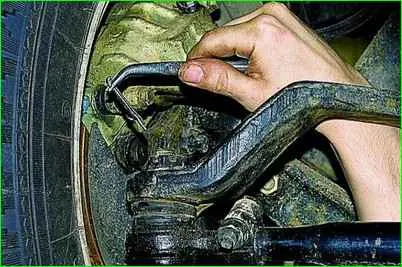

Пассатижами расшплинтовываем гайку крепления поперечной тяги к рычагу

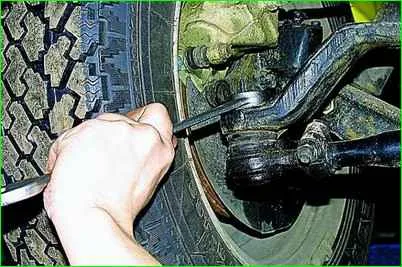

Ключом «на 24» отворачиваем гайку крепления поперечной тяги к рычагу.
Гайку следует оставить на резьбе пальца

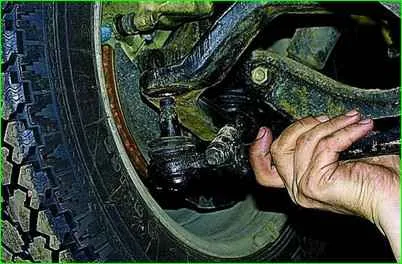

Используя поворотный рычаг в качестве опоры, «напрягаем» палец, опираясь монтажной лопаткой о поперечную тягу

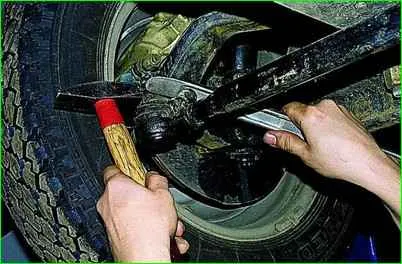

Ударяя молотком по рычагу, выпрессовываем палец.
Отвернув гайку, вынимаем палец из отверстия поперечной тяги
Ключом «на 10» отворачиваем два болта крепления и снимаем нижнюю крышку подшипника шкворня.

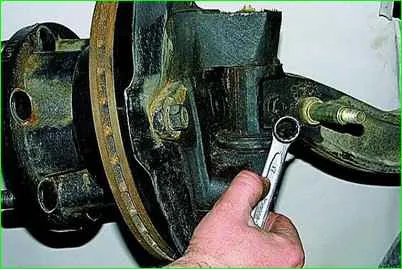

Ключом или головкой «на 17» отворачиваем гайку стопора шкворня.

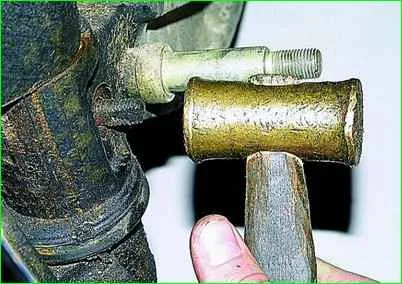

Молотком из мягкого металла выбиваем стопор.

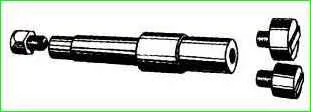

Оправкой из мягкого металла выбиваем шкворень в направлении сверху вниз.

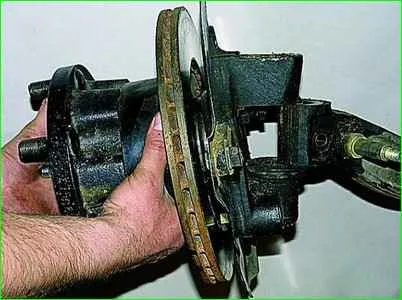

Снимаем поворотный кулак

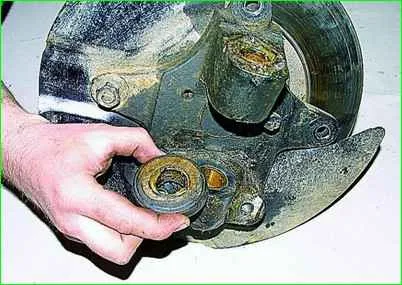

Снимаем опорный подшипник.

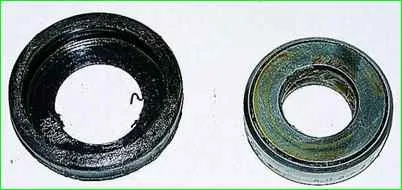

Снимаем с опорного подшипника защитный колпак.

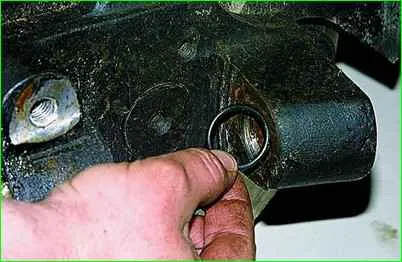

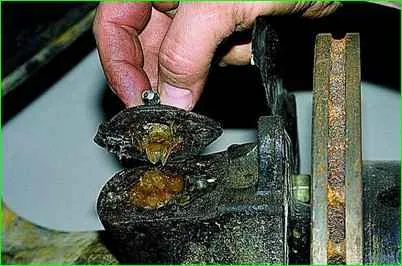

Вынимаем резиновое уплотнительное кольцо из верхней проушины поворотного кулака.

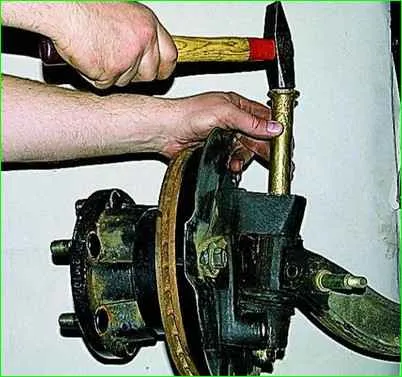

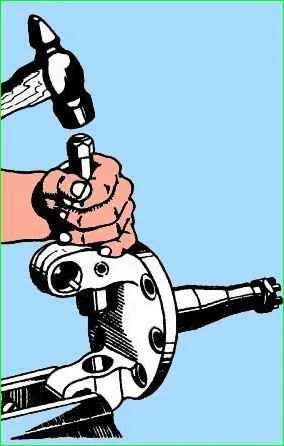

Зажимаем в тиски поворотный кулак и выбиваем из его проушин втулки через оправку

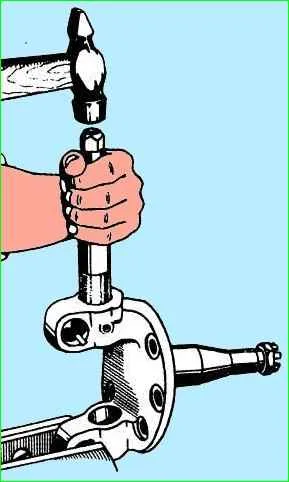

Очищаем проушины поворотного кулака и запрессовываем в них с помощью оправки новые втулки.

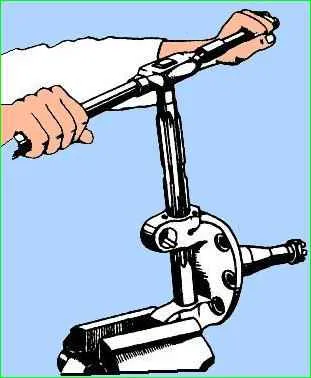

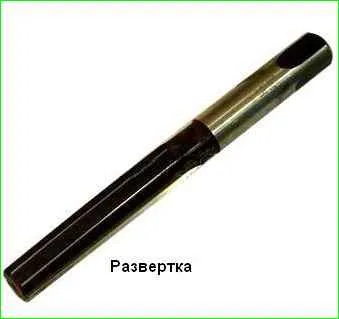

Разворачиваем обе втулки с помощью развертки до диаметра 25+0,053+0,020 мм за один проход, чтобы обеспечить соосность втулок
Промываем все детали в керосине. Смазываем шкворень и его стопор смазкой Литол-24.
Собираем шкворневое соединение в следующей последовательности:

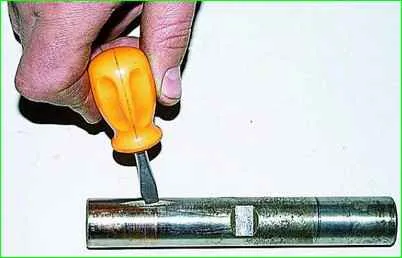

1. вставляем шкворень в нижнюю проушину кулака, при этом смазочная канавка шкворня должна располагаться снизу, а лыска под стопор обращена к продольной оси автомобиля.
- 2. Надеваем на шкворень опорный подшипник.
- 3. Устанавливаем поворотный кулак на балку, контролируя через верхнюю проушину кулака соосность отверстий.
- 4. Продвигаем шкворень вверх до совпадения лыски с отверстием под стопор.
- 5. После установки крышек шприцуем соединение смазкой Литол-24.
- 6. Окончательно собираем все детали в обратной последовательности и регулируем схождение колес.
Смазка шкворневого соединения
Шкворневое соединение смазываем через 10 тыс. км пробега.
Работать удобнее на смотровой канаве.
Тщательно протираем ветошью верхнюю и нижнюю пресс-масленки шкворня.

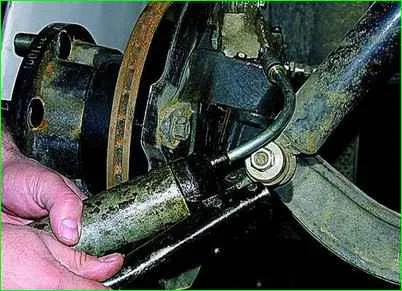

Масляным шприцем нагнетаем смазку Литол-24 или ФИОЛ в верхнюю масленку

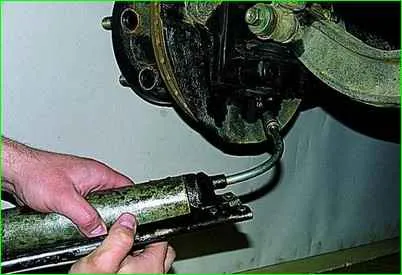

Масляным шприцем нагнетаем смазку в нижнюю масленку до ее появления из зазоров соединения
Если смазка не выходит хотя бы из одного зазора, следует «прокачать» соединение смесью моторного масла с керосином в пропорции 1:1 и затем смазать.
