Главный тормозной цилиндр ГАЗ-2705 снятие и ремонт
Главный тормозной цилиндр с двумя последовательно расположенными поршнями 10 и 17 и двухсекционным бачком 4 с датчиком 6 сигнализатора аварийного падения уровня тормозной жидкости крепится к крышке вакуумного усилителя
Главный тормозной цилиндр создает давление в двух независимых гидравлических контурах.
Объем тормозной жидкости между поршнями 10 и 17 используется, чтобы привести в действие задние тормозные механизмы, а объем жидкости между поршнем 17 и торцом пробки 20 — передние тормозные механизмы.

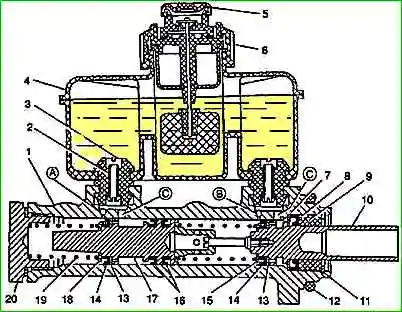

Главный тормозной цилиндр: 1 - корпус; 2 - трубка; 3 - соединительная втулка; 4 - бачок; 5 - защитный колпачок; 6 - датчик сигнализатора аварийного падения уровня тормозной жидкости; 7 - упорное кольцо; 8 - наружная манжета; 9 - направляющая втулка; 10,17- поршни; 11 - стопорное кольцо; 12 - уплотнительное кольцо; 13 - шайба поршня; 14,16 - манжеты; 15,18 - упорные шайбы; 19 – пружина; 20 - пробка; А, В - компенсационные отверстия; С - перепускные отверстия
При торможении, перемещаясь вперед, первичный поршень 10 и его манжета 15 перекрывают компенсационное отверстие "В", соединяющее первичную полость главного цилиндра с бачком.
Пружина, установленная между поршнями 10 и 17, сильнее пружины 19, расположенной между поршнем 17 и пробкой 20, поэтому одновременно с первичным поршнем 10 начинает перемещаться и вторичный поршень 17, перекрывая манжетой компенсационное отверстие "А", соединяющее вторичную полость цилиндра с бачком.
Дальнейшее перемещение поршней сопровождается увеличением давления в полостях, и, следовательно, срабатывают оба тормозных контура.
При снятии усилия с педали тормоза поршни под действием пружин возвращаются в первоначальное положение.
При этом открываются компенсационные отверстия "А" и "В" и жидкость в обеих полостях главного цилиндра сообщается с жидкостью, находящейся в бачке, давление при этом в контурах снижается до атмосферного.
Если педаль тормоза освобождается резко, то поршни главного цилиндра быстро возвращаются в исходное положение и при этом готовы к последующему торможению.
Быстрый возврат поршней обеспечивается тем, что при их возвращении в исходное положение в полостях главного цилиндра создается разрежение, под действием которого жидкость из бачка через перепускные отверстия С и отверстия в поршнях, отжимая шайбы 13 и края манжет 14, поступает в полости главного цилиндра.
Когда поршни достигнут своего исходного положения, избыток жидкости из каждой полости через компенсационные отверстия "А" и "В" перетечет в бачок.
При выходе из строя одного из контуров привода, происходит утечка жидкости из полости главного цилиндра, соединенной с неисправным контуром.
Если неисправен задний контур, то поршень 10 доходит до держателя 16 пружины и через него воздействует на вторичный поршень 17, который создает давление во вторичной полости главного цилиндра и переднем контуре.
При отказе контура передних тормозных механизмов поршень 17 воздействует на торец пробки 20, а поршень 10, сжимая пружину, вытесняет жидкость из первичной полости главного цилиндра в контур, идущий к тормозным механизмам задних колес.
При отказе одного из контуров привода происходит увеличение хода педали тормоза, но обеспечивается достаточно эффективное торможение автомобиля.
При исправных контурах уровень тормозной жидкости в бачке главного цилиндра должен находиться между отметками МАХ и MIN.
Постепенное изменение уровня жидкости от МАХ к MIN связано с износом накладок тормозных механизмов.
Резкое падение уровня тормозной жидкости в бачке свидетельствует о нарушении герметичности тормозной системы.
При этом срабатывает сигнализатор аварийного падения уровня тормозной жидкости и на комбинации приборов загорается лампа красного цвета.
Доливать жидкость в этом случае следует только после восстановления герметичности системы.
Для проверки исправности датчика 6 аварийного падения уровня жидкости в бачке необходимо при включенном зажигании нажать сверху на центральную часть защитного колпачка 5.
При этом должна загораться лампа на комбинации приборов.
Снятие главного тормозного цилиндра
Во избежание попадания грязи в главный тормозной цилиндр тщательно очистить места подсоединения трубопроводов к главному тормозному цилиндру.

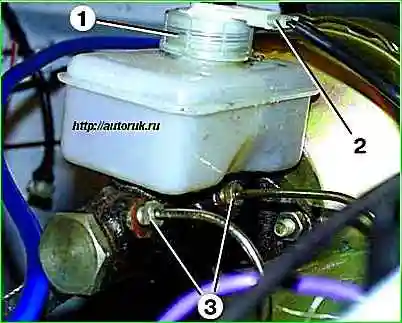

Отсоединить колодку 2 с проводами от датчика уровня тормозной жидкости, установленного в крышке 1 бачка главного цилиндра, и снять крышку.
Отвернуть гайки 3 крепления и отсоединить трубопроводы от главного цилиндра.
Заглушить отверстия трубопроводов.

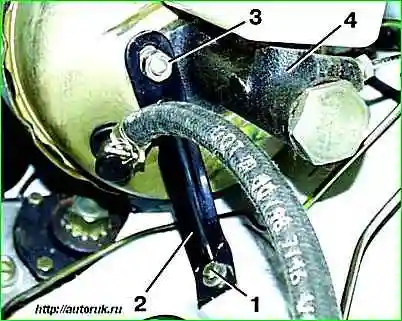

Отвернуть болт 1 крепления кронштейна 2 усилителя к брызговику.
Отвернуть две гайки 3 крепления главного тормозного цилиндра 4 к вакуумному усилителю, снять главный цилиндр с кронштейном.
При этом следить, чтобы не выпал резиновый уплотнитель между цилиндром и вакуумным усилителем.
Перевернуть главный цилиндр и слить в емкость тормозную жидкость из бачка.
Затем несколько раз нажать на поршень главного цилиндра, удалив тем самым из него жидкость.
Разборка главного тормозного цилиндра
Зажать главный цилиндр в тисках и снять резиновый уплотнитель, если он остался на цилиндре.
Снять стопорное кольцо, придерживая поршень.

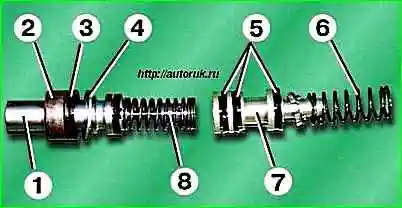

Извлечь из цилиндра первичный поршень 1 в сборе.
Вынуть цилиндр из тисков и, аккуратно постукивая торцом о чистую деревяшку, извлечь вторичный поршень 7 и пружину 6.
Снять с первичного поршня направляющую втулку 2, наружную манжету 3 и упорное кольцо 4.
Отвертывать регулировочный винт, крепящий держатель пружины 8, без необходимости не рекомендуется.
Снять с вторичного поршня манжеты 5.

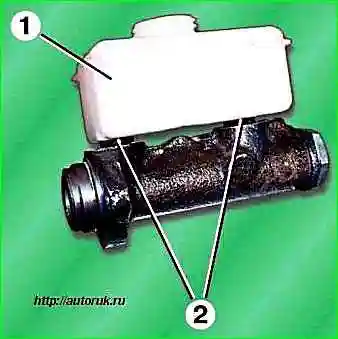

Для замены соединительных втулок 2 бачка необходимо снять бачок 1 и вынуть соединительные втулки 2 с пластмассовыми трубками из главного цилиндра.
Осмотр и дефектовка деталей тормозного цилиндра
Промыть детали главного цилиндра чистой тормозной жидкостью и просушить.
Зеркало главного цилиндра не должно иметь рисок, раковин и очагов коррозии.
При наличии данных дефектов цилиндр необходимо заменить.
На резьбовых частях цилиндра не должно быть механических повреждений.
Манжеты главного цилиндра должны быть упругими и эластичными.
Рваные, разбухшие и затвердевшие манжеты, а также имеющие на рабочих поверхностях риски необходимо заменить.
Конец толкателя вакуумного усилителя и сопрягаемая поверхность первичного поршня не должны иметь явно выраженных следов одностороннего износа.
Поверхности поршней, контактирующие с зеркалом цилиндра, также не должны иметь следов одностороннего износа. В противном случае поршни рекомендуется заменить.
Пружины должны обладать упругими свойствами.
Поломанные пружины заменяют.
Резьба наконечников трубок не должна иметь механических повреждений.
Штуцера наконечников не должен иметь трещин и следов видимой деформации.
Сборка главного тормозного цилиндра
Сборку главного тормозного цилиндра проводят в порядке, обратном разборке.
Перед сборкой необходимо смазать новой тормозной жидкостью детали главного цилиндра.

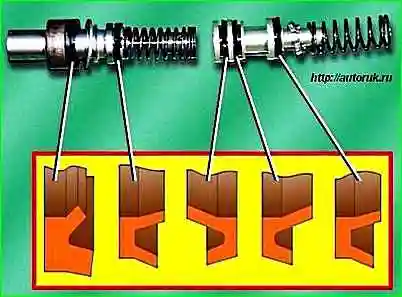

Рабочие кромки при установке манжет на поршни необходимо сориентировать так, как показано на фото.
Устанавливают цилиндр в порядке обратном снятию. После монтажа необходимо прокачать тормозную систему.
