Автомобиль с двигателем ЗМЗ-406 и ЗМЗ-405 комплектуется генератором 9422.3701 или 2502.3771
Генератор – трехфазная синхронная электрическая машина с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах.
Ротор генератора приводится во вращение от шкива коленчатого вала двигателя поликлиновым ремнем.
Статор и крышки генератора стянуты четырьмя винтами.
Вал ротора вращается в подшипниках, установленных в крышках.
Смазка в подшипники заложена на весь срок их службы.
Задний подшипник запрессован на вал ротора.
Передний подшипник установлен с внутренней стороны передней крышки.
Задняя часть генератора закрыта пластмассовым кожухом.
В статоре генератора – две трехфазные обмотки, выполненные по схеме «звезда» и подключенные параллельно друг другу.
Выпрямитель – мостовой схемы, состоит из шести силовых ограничительных диодов или обычных (на части генераторов).
Они запрессованы в две подковообразные алюминиевые пластины-держатели.
На одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после запуска двигателя.
На роторе расположена обмотка возбуждения генератора. Выводы обмотки припаяны к двум медным контактным кольцам на валу ротора. Питание к ним подводится через две угольные щетки.
Щеткодержатель конструктивно объединен с регулятором напряжения.
Регулятор напряжения неразборный, при выходе из строя его заменяют.
Для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения радиопомех между выводом «+» и «массой» генератора установлен конденсатор.
Обмотки генератора и выпрямительный блок охлаждаются крыльчаткой вентилятора через окна в крышках.
Снятие генератора автомобиля ГАЗ-2705
Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

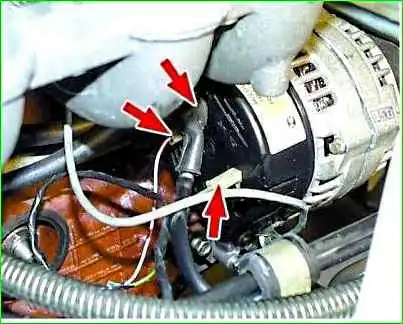

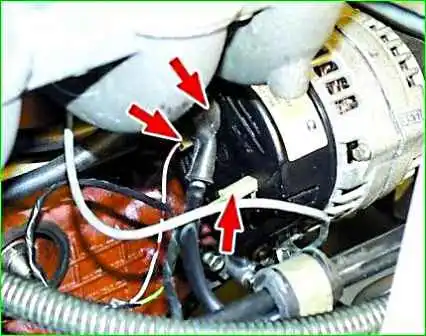

Отсоединить провода от трех клемм генератора.
Снять ремень привода генератора.

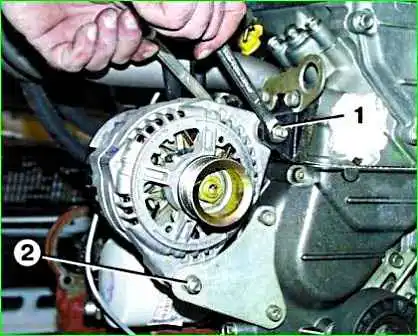

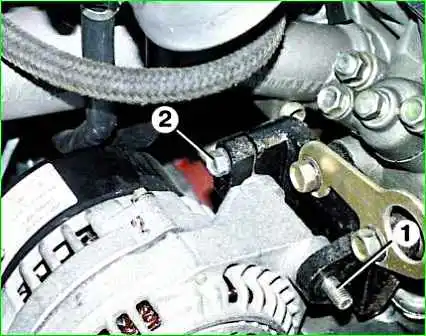

Отвернуть болт 2 нижнего крепления генератора.
Отвернуть гайку 1 верхнего крепления, придерживая при этом болт ключом от проворачивания
Ослабить болт 2, вынуть болт 1 и снять генератор
Разборка генератора
Очистить генератор от пыли и грязи.

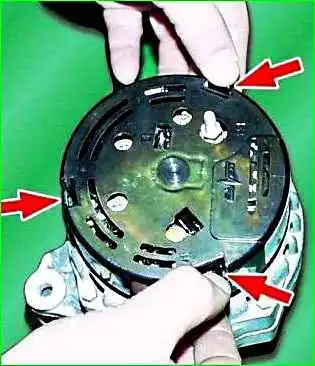

Снять заднюю крышку, отжав три защелки.

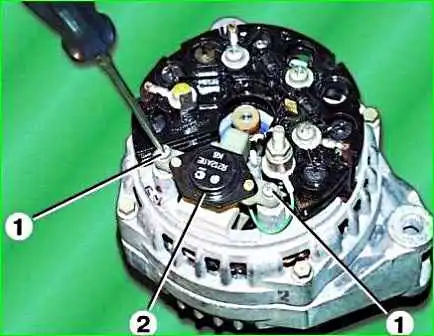

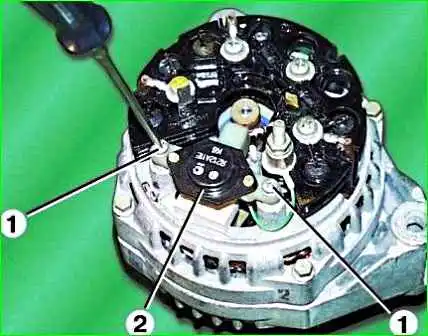

Отвернуть два винта 1 и снять щеткодержатель 2 с регулятором напряжения в сборе.
Отвернуть винт крепления и снять конденсатор, установленный под щеткодержателем.

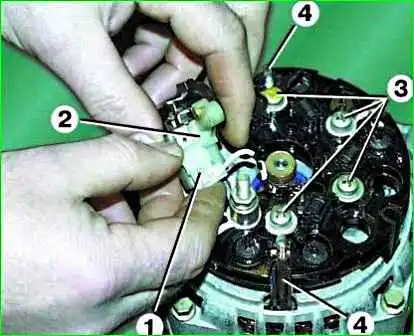

Отсоединить от конденсатора 2 колодку 1 с проводом. Отвернуть четыре винта 3, отогнуть выводы 4 обмотки и снять выпрямительный блок.

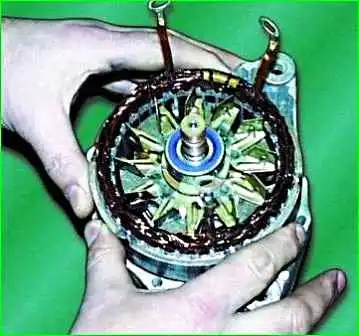

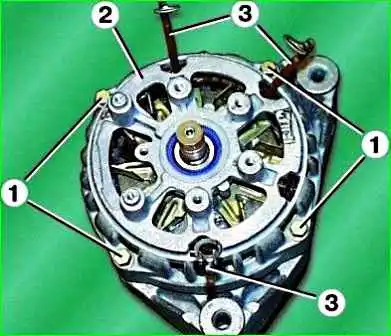

Отвернуть четыре стяжных болта 1 и снять крышку 2 со стороны контактных колец, пропустив через отверстия выводы 3 обмотки.
Вынуть статор с обмоткой из крышки со стороны привода.

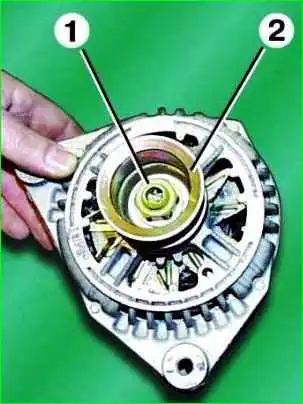

Зажать несильно якорь в тисках и отвернуть гайку 1 крепления шкива. С помощью съемника снять шкив 2
Выпрессовать якорь из крышки со стороны привода.
При необходимости замены спрессовать подшипники с вала якоря
Осмотр и проверка деталей генератора

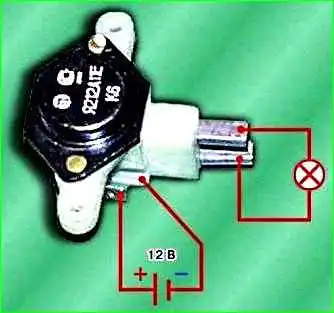

Проверить исправность регулятора напряжения. Подсоединить контрольную лампу 12 В к щеткам.
Подать напряжение 12 В «+» на клемму , а «–» на «массу» щеткодержателя. При этом контрольная лампа должна гореть.
Если контрольная лампа не горит, регулятор напряжения необходимо заменить.
Проверку щеток смотрите ниже.

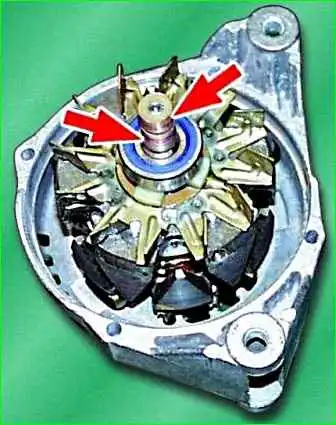

Осмотреть контактные кольца.
Если обнаружены задиры, риски, царапины, следы износа от щеток и т.п., кольца необходимо прошлифовать.
Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать.
После проточки проверить биение колец с помощью индикатора.
Предельно допустимое биение 0,08 мм. Если величина биения превышает указанную, заменить якорь.

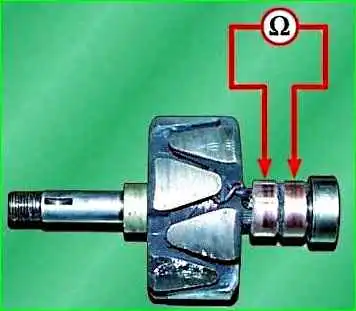

Проверить омметром (тестером) сопротивление обмотки якоря, подсоединив его к контактным кольцам.
Сопротивление якоря должно быть в пределах 2,35–2,6 Ом при 20 °С.

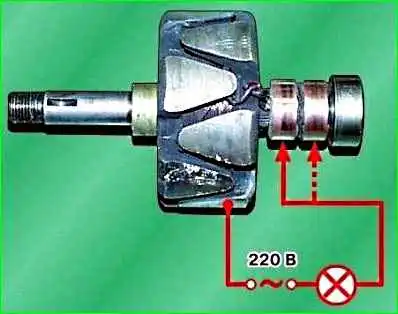

Проверить контрольной лампой, нет ли замыкания обмотки на корпус якоря.
Для этого включить контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В).
Один провод подсоединить к корпусу якоря, а второй — поочередно на каждое кольцо.
В обоих случаях лампа не должна гореть.
Если хотя бы в одном случае лампа горит, значит, происходит замыкание и необходимо заменить якорь или обмотку.
Осмотреть статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор.
В противном случае заменить подшипники вала якоря или крышки генератора.
Проверить, нет ли замыкания обмоток статора на корпус.
Для этого включить контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В).
Подсоединить лампу к выводу обмотки статора, а провод от источника тока — к корпусу статора, при этом лампа гореть не должна.
Если лампа горит, то это указывает на то, что происходит замыкание в обмотке, следовательно, необходимо заменить статор или обмотку.

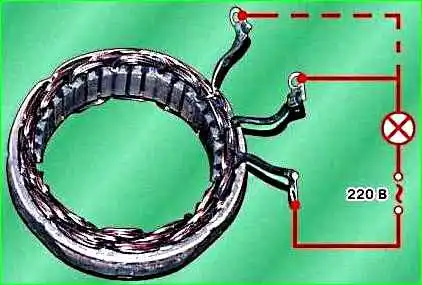

Проверить, нет ли обрыва в обмотке статора. Для этого включить контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В).
Поочередно подсоединить контрольную лампу между всеми выводами обмотки.
Во всех трех случаях лампа должна гореть.
Если хотя бы в одном случае лампа не горит, значит есть обрыв в обмотке и нужно заменить статор или обмотку.

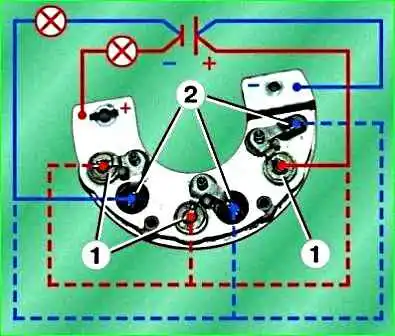

Проверить диоды выпрямительного блока с помощью контрольной лампы 12 В и аккумуляторной батареи.
Для проверки положительных диодов 1 подсоединить «–» аккумуляторной батареи через контрольную лампу к положительной пластине выпрямительного блока, а провод, идущий от «+» аккумуляторной батареи, поочередно подсоединить к контакту каждого положительного диода (схема красного цвета).
В каждом случае лампа должна гореть.
Затем поменять полярность, т.е. «+» батареи через контрольную лампу подсоединить к «плюсовой» пластине блока, а провод, идущий от «–» батареи, поочередно подсоединить к контакту каждого диода, при этом лампа в каждом случае не должна гореть.
Для проверки отрицательных диодов 2 произвести аналогичные действия (схема синего цвета). Если не соблюдаются указанные выше условия, то необходимо заменить выпрямительный блок.
Осмотреть крышки генератора. При обнаружении трещин, особенно в местах крепления генератора, крышки необходимо заменить.
Измерить диаметры посадочных мест под подшипники. Диаметр в крышке со стороны контактных колец должен составлять (35,0±0,012) мм, со стороны привода — 47,0+0,027 мм.
Крышки подлежат замене, если диаметры не попадают в указанные пределы.
Проверить легкость вращения подшипников. Если при их вращении ощущается люфт между кольцами, перекат или заклинивание тел качения, такие подшипники необходимо заменить.
Также необходимо заменить подшипники с поврежденными защитными кольцами или следами подтекания смазки.
Собирают генератор в порядке, обратном разборке.
Устанавливают генератор в порядке, обратном снятию. После установки генератора отрегулировать натяжение ремня привода генератора
Проверка и замена щеток генератора
Отсоединить провод от «минусовой» клеммы аккумуляторной батареи
Отсоединить провода от трех клемм генератора.
Снять заднюю крышку, отжав три защелки.
Отвернуть два винта 1 и снять щеткодержатель 2 с регулятором напряжения в сборе.

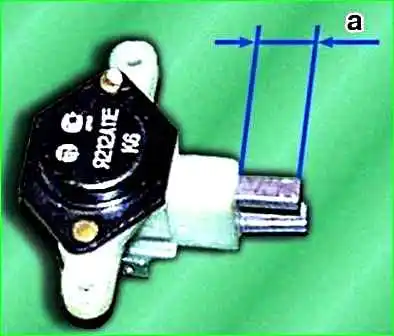

Проверить величину «а» выступания щеток из щеткодержателя.
Если величина «а» выступания щеток в свободном состоянии меньше 4,5 мм, необходимо заменить щеткодержатель в сборе
Проверить легкость перемещения щеток в щеткодержателе.
Если щетки заклинило, необходимо заменить щеткодержатель в сборе. Замене также подлежат щетки со сколами, трещинами или другими дефектами.
