Вам потребуются: торцовый ключ «на 10», накидные ключи или торцовые головки на 12, на 17, ключ на 24, ключ-шестигранник на 5, раздвижные клещи, отвертка с плоским лезвием, герметик
Снимите ремень привода генератора и насоса гидроусилителя рулевого управления.
Для облегчения доступа снимите воздушный фильтр.
Снимите правое переднее колесо.
Установите поршень 1 -го цилиндра в положение ВМТ такта сжатия.

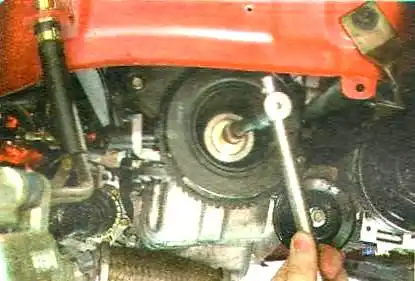

Выверните болт крепления шкива коленчатого вала.

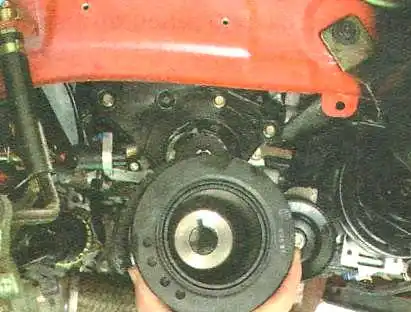

Снимите шкив.
Болт крепления шкива коленчатого вала затянут очень большим моментом.
Для того чтобы зафиксировать коленчатый вал от проворачивания, включите V передачу и нажмите на педаль тормоза (это должен сделать помощник).

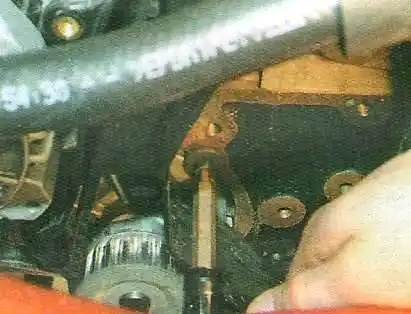

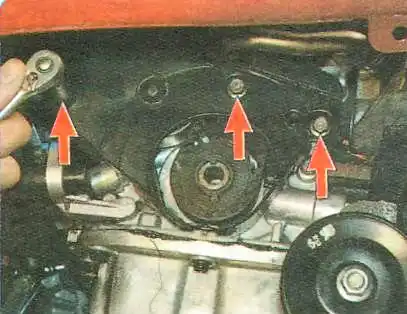

Выверните три болта крепления нижней крышки привода газораспределительного механизма.

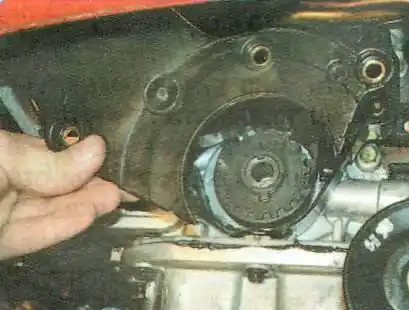

Снимите крышку.
Снимите насос гидроусилителя рулевого управления.
Снимите крышку головки блока цилиндров.

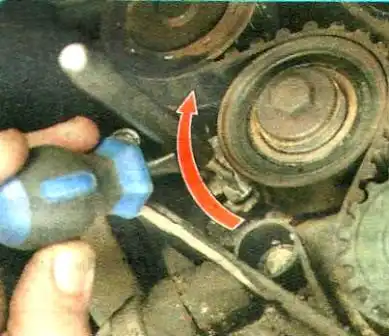

Ослабьте натяжение ремня, для чего отверткой, преодолевая усилие пружины, поверните по часовой стрелке подвижную планку ролика до момента совмещения отверстий в ней и кронштейне ролика, затем вставьте в отверстия штифт подходящего диаметра, зафиксировать тем самым ролик.

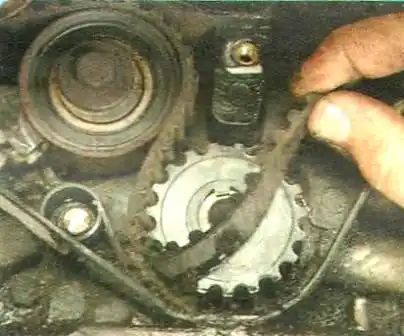

Снимите ремень с зубчатого шкива коленчатого вала, с натяжного ролика и шкивов водяного насоса и распределительного вала.

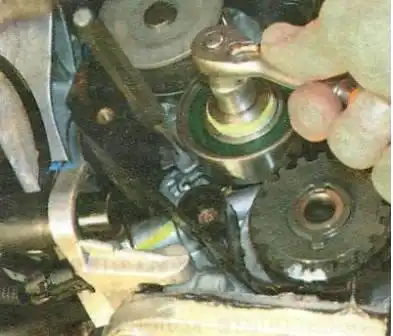

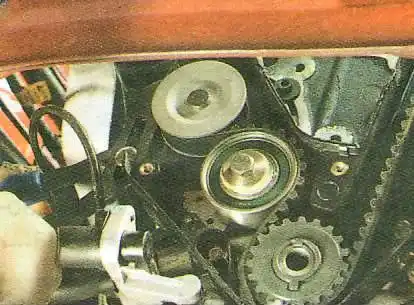

Для замены натяжного ролика выверните болт его крепления к блоку цилиндров.

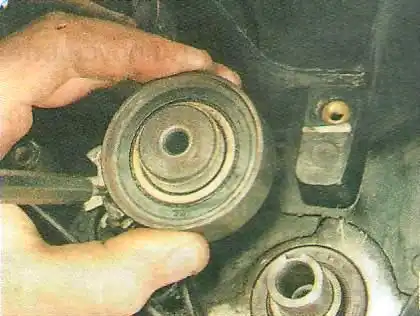

Снимите ролик.
Если разбираете привод газораспределительного механизма только для замены натяжного ролика, ремень привода можно не снимать
Установите ролик в порядке, обратном снятию, предварительно зафиксирован его бородком.
Проверьте совпадение установочных меток коленчатого и распределительного валов.
Наденьте ремень на зубчатый шкив коленчатого вала.
Заднюю ветвь ремня заведите за натяжной ролик и последовательно, натягивая переднюю ветвь, наденьте ремень на шкивы распределительного вала и водяного насоса.
Вверните в хвостовик коленчатого вала болт крепления шкива и проверните за болт коленчатый вал на два оборота.
Проверьте совпадение установочных меток коленчатого и распределительного валов.
При несовпадении повторите установку ремня.
Выньте бородок из отверстий кронштейна и подвижной планки, затем проверните коленчатый вал на два оборота.

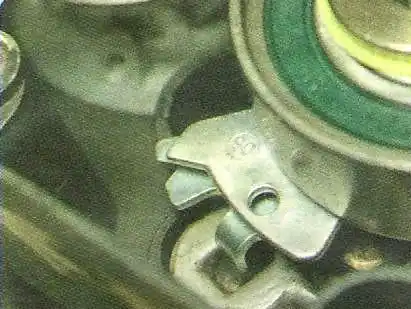

Если указатель на подвижной планке натяжного ролика совпадет с прорезью на кронштейне, ремень натянут нормально.

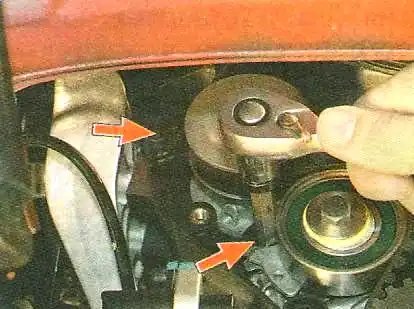

Если указатель на подвижной планке не совпадет с прорезью на кронштейне, ослабьте два винта крепления водяного насоса снизу
Ослабьте винт сверху

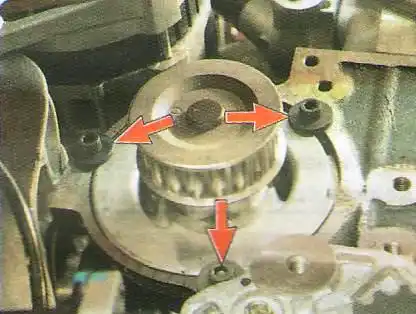

Так расположены три винта крепления водяного насоса
Отрегулируйте натяжение ремня, поворотом корпуса водяного насоса, поворачивая его по часовой стрелке и контролируя степень натяжения ремня по указателям натяжного ролика.
Если натяжение ремня регулировали поворотом корпуса водяного насоса, проконтролируйте отсутствие течи из-под корпуса насоса. При необходимости замените его уплотнительное кольцо.
Установите детали в порядке обратном снятию.
Отрегулируйте натяжение ремня привода компрессора кондиционера.
