Замена реле включения обогрева заднего стекла, очистителей фар, ближнего и дальнего света фар ВАЗ-2107
Реле 113.3747-10 или взаимозаменяемые с ними новые реле 90.3747 (с пластмассовой крышкой) служат для включения обогрева заднего стекла, ближнего и дальнего света фар
Они размещены в монтажном блоке.
На автомобилях, оборудованных очистителем фар, дополнительно установлено реле 904.3747
Место расположения реле обозначено символами на внутренней стороне крышки блока.

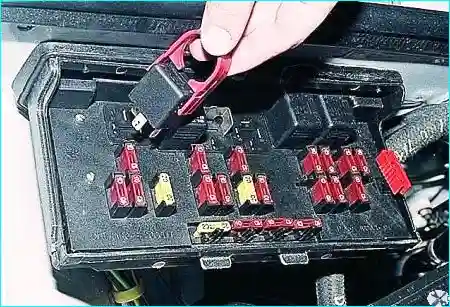

Для замены снимаем реле съемником.
Замена реле зажигания и реле аварийной сигнализации и указателей поворота
Снимаем щиток приборов.
Оба реле установлены в салоне на передней панели за щитком приборов.
Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

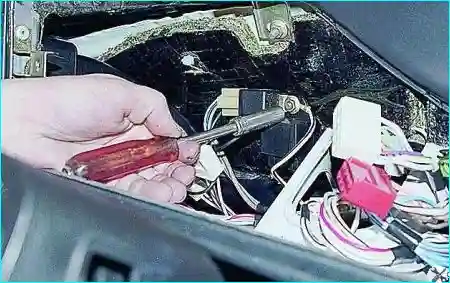

Головкой «на 10» отворачиваем гайку крепления реле. Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».
Замена реле включения стартера
Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.
Реле стартера установлено в моторном отсеке на правом брызговике.

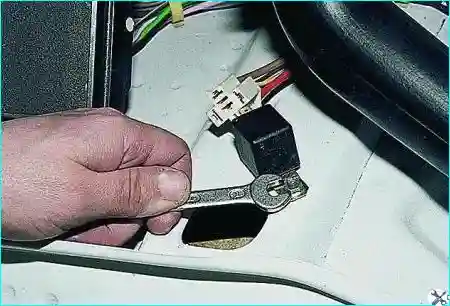

Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.
Замена реле очистителя ветрового стекла
Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы.
Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.

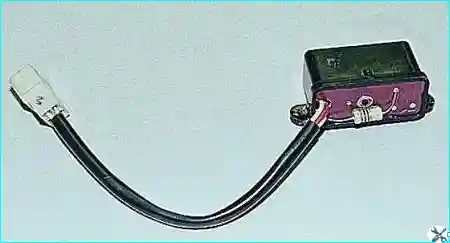

Общий вид реле с колодкой.

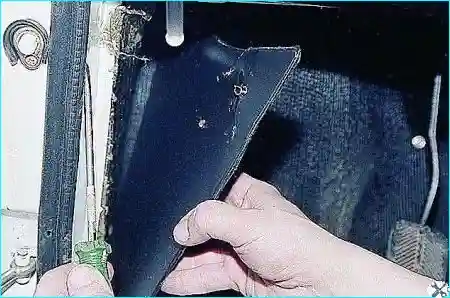

Поддев отверткой, снимаем левую обивку боковины.
Для ее последующей установки потребуются две новые кнопки крепления.

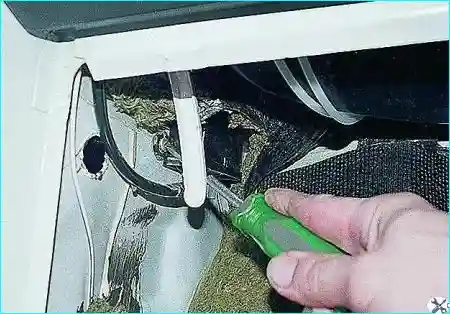

Крестообразной отверткой отворачиваем два самореза крепления реле.
Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар.
К нему можно подобраться снизу приборной панели. Важно не ошибиться с соединительной колодкой.

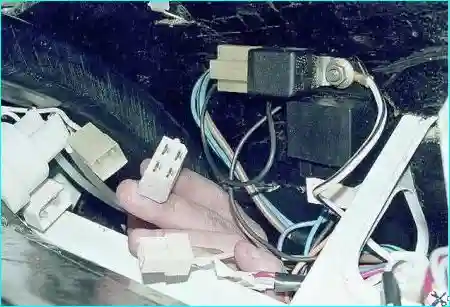

Колодка реле с четырьмя выводами (щиток приборов для наглядности снят)
Технические данные для проверки:
Сопротивление обмотки реле, Ом 66±2
Сопротивление обмотки прерывателя, Ом 23±1
Число включений очистителя в минуту 9—17*
*После включения очистителя щетки могут сделать до четырех непрерывных двойных ходов, пока биметаллическая пластина не нагреется до рабочей температуры
