Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа
Замена предохранителей в монтажном блоке

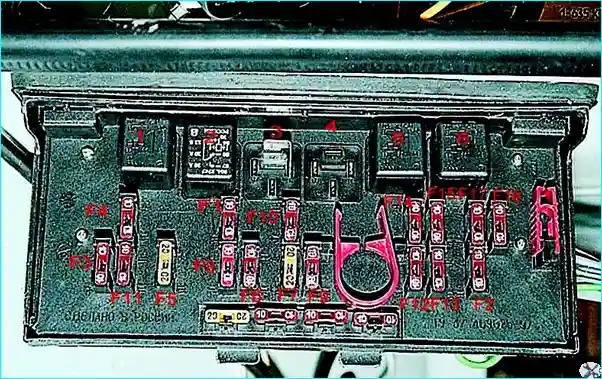

Открываем крышку монтажного блока.
Порядковые номера штыревых предохранителей указаны на нижней стороне крышки и на панели блока.
Там же, на крышке, нанесены символы защищаемых цепей.
В монтажном блоке старой конструкции, которым комплектуется часть автомобилей, предохранители размещены по порядку номеров слева направо.
Состояние плавкого элемента предохранителя штыревого типа видно через окошко сверху его корпуса. Для замены предохранителей и реле монтажный блок укомплектован специальными пластмассовыми съемниками.
При отсутствии съемника предохранитель и реле можно извлечь пассатижами.
Замена дополнительного предохранителя очистителя фар

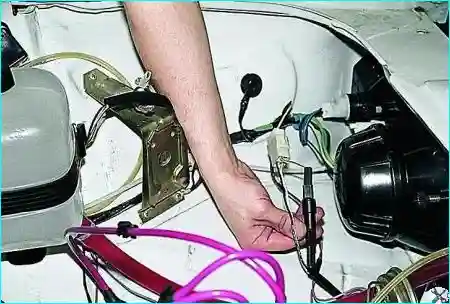

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они установлены на питающих проводах рядом с моторедукторами.

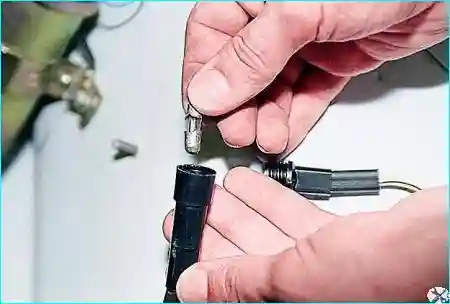

Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя
Замена предохранителей цепи противотуманного света

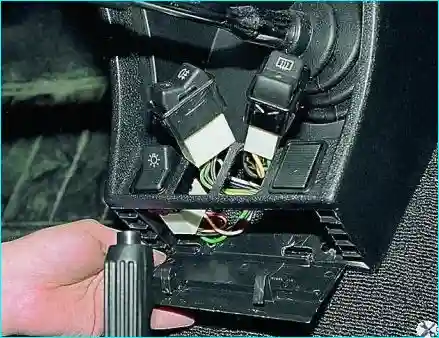

Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.

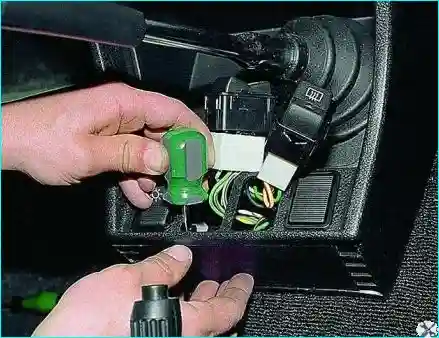

Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника.

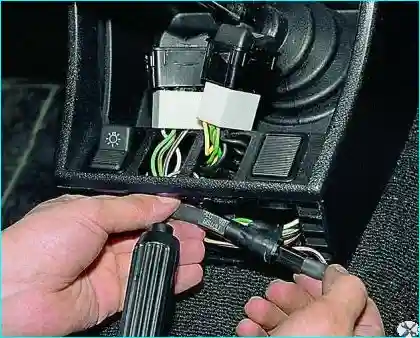

Вынимаем вставку.

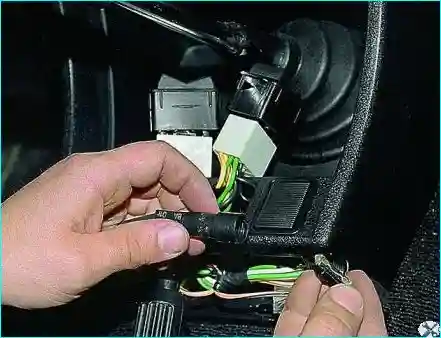

Вынимаем из панели корпус предохранителя
Отворачиваем его крышку и заменяем перегревший предохранитель
