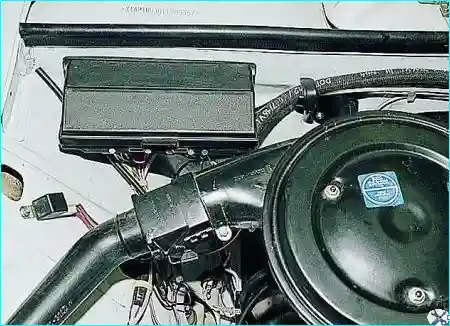

Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа
Цепи, защищаемые предохранителями, указаны в таблице.

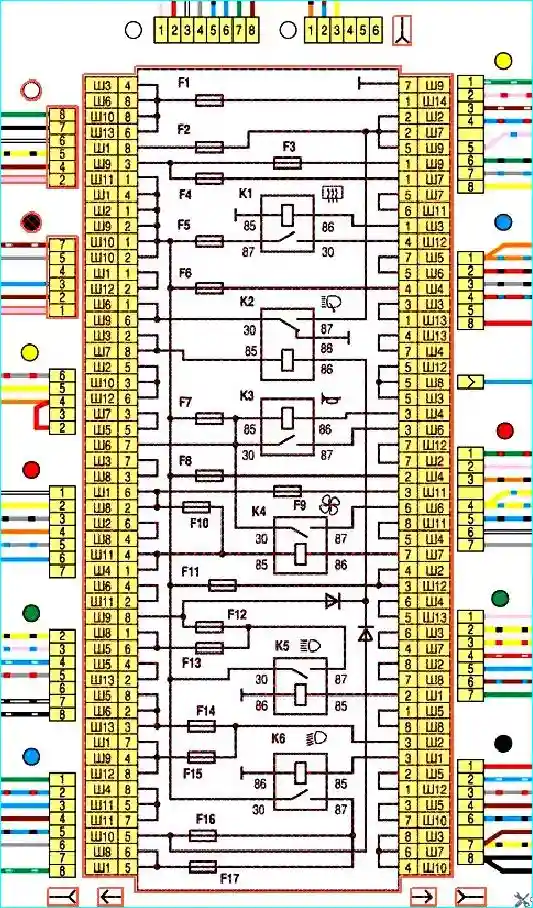

Электрические цепи, защищаемые плавкими предохранителями:
№ предохранителя (номинальный ток)* Наименования оборудования защищаемых электрических цепей
F1 (8А/10А) - Задние фонари (свет заднего хода). Электродвигатель отопителя. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А) - Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты)
F3/4 (8А/10А) - Резервные
F5 (16А/20А) - Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А) - Прикуриватель. Штепсельная розетка для переносной лампы
F7 (16А/20А) - Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора
F8 (8А/10А) - Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А) - Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А) - Комбинация приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А) - Лампы сигнала торможения. Плафоны внутреннего освещения кузова
F12 (8А/10А) - Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А) - Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

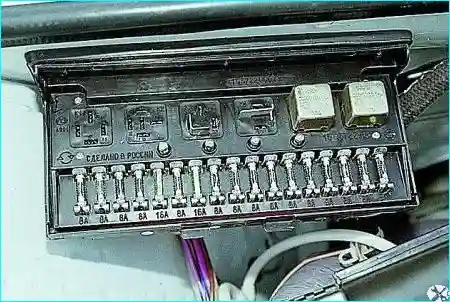

На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.
На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.
В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.
Монтажные блоки взаимозаменяемы в сборе. Блоки отечественного производства можно разбирать, заменять плату и восстанавливать перегоревшие токопроводящие дорожки.
В блоке кроме предохранителей размещаются реле дальнего и ближнего света фар, обогрева заднего стекла.
На внутренней стороне крышки монтажного блока изображены символы, поясняющие назначение каждого реле.
На части автомобилей, оборудованных очистителем фар, в монтажном блоке устанавливается дополнительное реле. Оно согласует работу очистителей фар с очистителем ветрового стекла при включенном свете фар.
Предохранитель номиналом 8А цепи противотуманного света установлен за нижней вставкой панели радиоприемника, на проводе возле выключателя противотуманных фонарей.
При ремонте электрооборудования отсоединяйте «минусовую» клемму аккумуляторной батареи (при выключенном зажигании).
Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.
