Бензонасос обычно демонтируют из-за выхода из строя электродвигателя насоса, засорения приемного фильтра.

 Снятие узла электробензонасоса с датчиком указателя уровня топлива

Снимаем топливный бак

Замена топливного модуля ВАЗ-2107-20Замена топливного модуля ВАЗ-2107-20

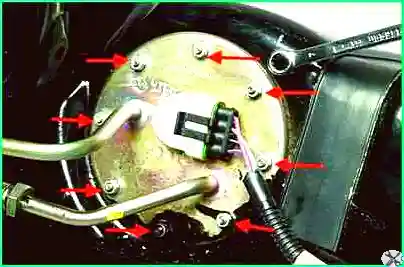

Ключом «на 7» отворачиваем восемь гаек крепления фланца узла электробензонасоса к топливному баку

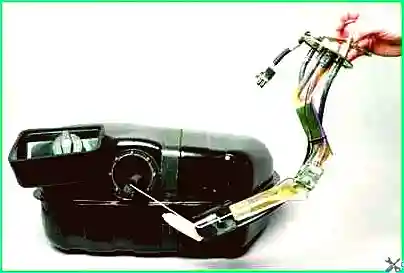

Аккуратно выводя поплавок датчика указателя уровня топлива, снимаем узел в сборе.

Соединение фланца узла с корпусом топливного бака уплотнено резиновой прокладкой.

Установку узла проводим в обратной последовательности. Гайки крепления фланца затягиваем равномерно моментом 2,0–3,5 Нм.

Замена электробензонасоса и датчика указателя уровня топлива

Снимаем узел электробензонасоса с датчиком указателя уровня топлива

Замена топливного модуля ВАЗ-2107-20Замена топливного модуля ВАЗ-2107-20

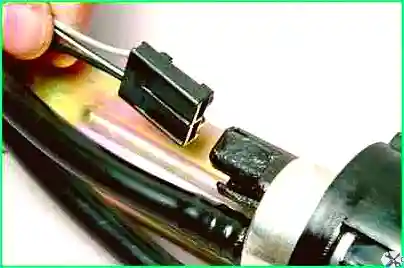

Отсоединяем колодку проводов от насоса.

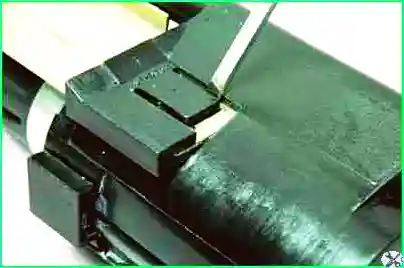

Поддеваем шлицевой отверткой защелку пластмассового держателя насоса

Замена топливного модуля ВАЗ-2107-20

Сдвигаем держатель насоса с металлического кронштейна.

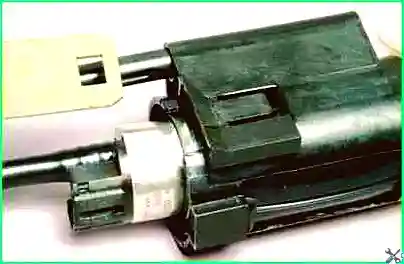

Нажав шлицевой отверткой на пластмассовый фиксатор насоса

Замена топливного модуля ВАЗ-2107-20Замена топливного модуля ВАЗ-2107-20

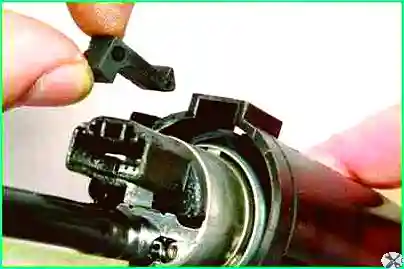

Извлекаем фиксатор из гнезда в держателе.

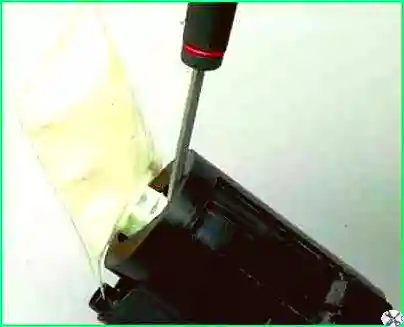

Поддеваем отверткой приемный фильтр

Замена топливного модуля ВАЗ-2107-20Замена топливного модуля ВАЗ-2107-20

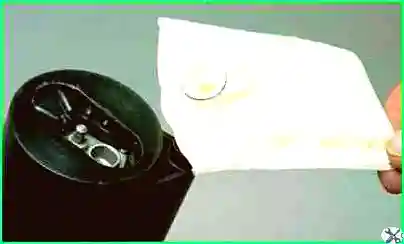

Снимаем фильтр со штифта насоса.

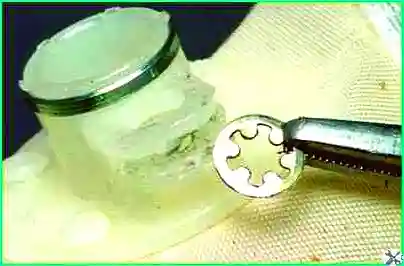

Вынимаем из прорези фильтра стопорную шайбу, крепящую фильтр на штифте насоса.

Очищаем приемный фильтр кисточкой и продуваем сжатым воздухом.

Замена топливного модуля ВАЗ-2107-20Замена топливного модуля ВАЗ-2107-20

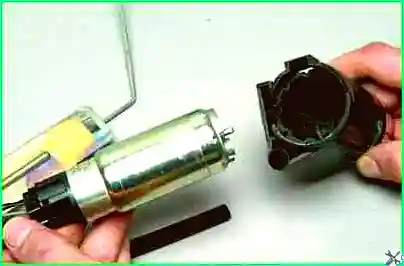

Разъединяем держатель и насос.

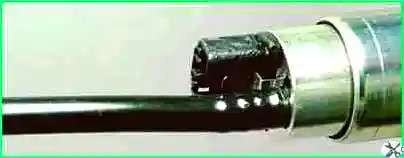

Для отсоединения пластиковой трубки от патрубка насоса необходимо разогреть конец трубки до температуры 70-80°С (например, поливая горячей водой или нагревая промышленным феном) или обрезать конец трубки, надетый на патрубок насоса.

Отсоединяем датчик указателя уровня топлива:

Замена топливного модуля ВАЗ-2107-20Замена топливного модуля ВАЗ-2107-20

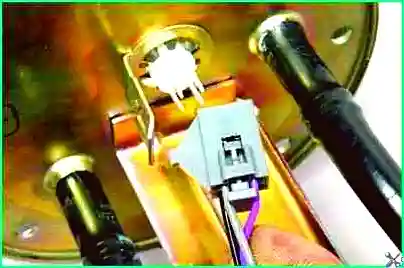

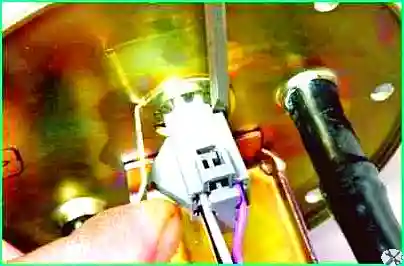

Отводим фиксатор колодки проводов (рис. 10) и отсоединяем ее от колодки фланца.

Отсоединяем колодку проводов от насоса.

Замена топливного модуля ВАЗ-2107-20Замена топливного модуля ВАЗ-2107-20

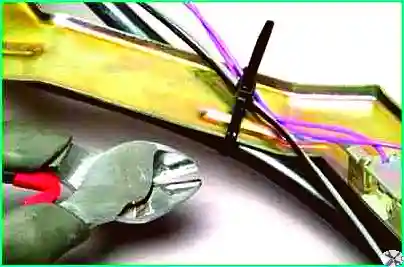

Бокорезами перекусываем хомут крепления проводов и шлангов к кронштейну.

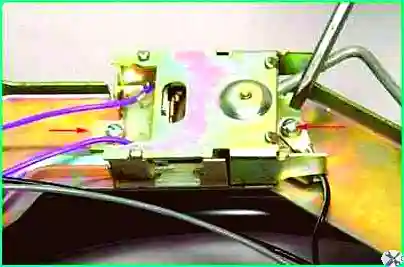

Шлицевой отверткой отворачиваем два винта крепления датчика указателя уровня топлива к кронштейну

Замена топливного модуля ВАЗ-2107-20

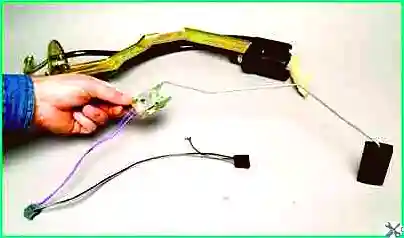

Снимаем датчик указателя.

Сборку узла электробензонасоса с датчиком указателя уровня топлива проводим в обратной последовательности.

При установке пластиковой трубки на патрубок насоса необходимо нагреть конец трубки.

Перед установкой приемного фильтра на штифт насоса вставляем в прорезь фильтра новую (или выправленную старую) стопорную шайбу.
