Работу выполняем на смотровой канаве или эстакаде.
Снимаем передний грязезащитный щиток силового агрегата
Для удобства работы снимаем аккумуляторную батарею.

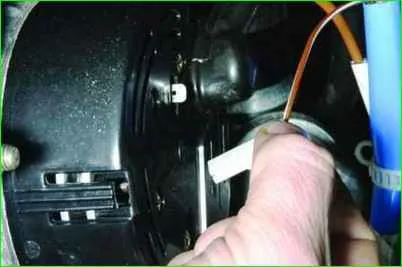

Отсоединяем колодку провода от вывода «D» генератора.

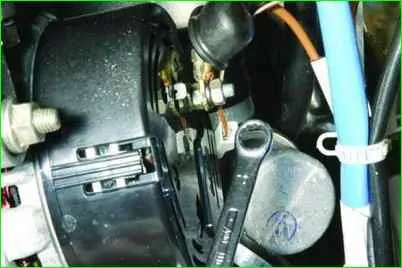

Сдвинув защитный колпачок, ключом «на 10» отворачиваем гайку крепления наконечников проводов к выводу «В+» генератора и снимаем наконечники проводов.
Ключом «на 13» отворачиваем гайку болта крепления генератора к регулировочной планке и гайку болта нижнего крепления генератора к кронштейну.
Ослабляем натяжение ремня, сдвинув генератор к блоку цилиндров и снимаем ремень со шкива генератора.

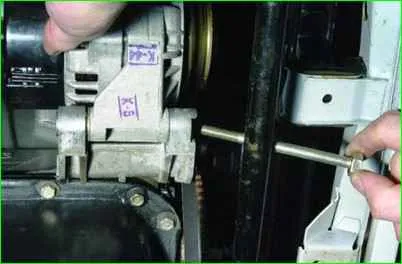

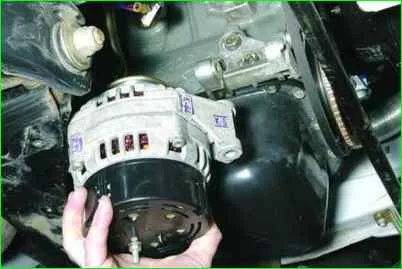

Удерживая генератор, вынимаем болт его нижнего крепления и снимаем генератор.

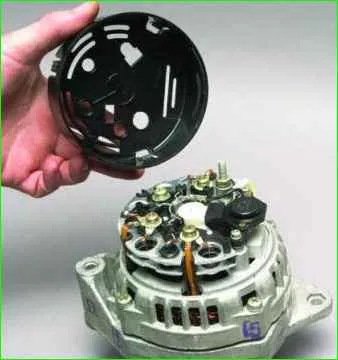

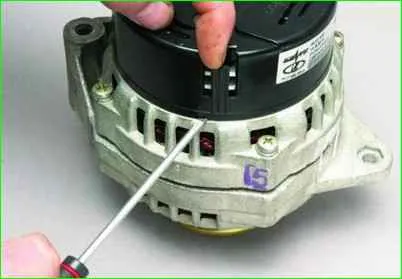

Отжав три защелки кожуха, поддеваем его отверткой и снимаем

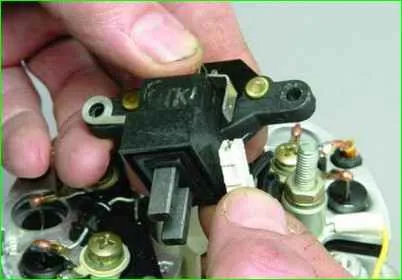

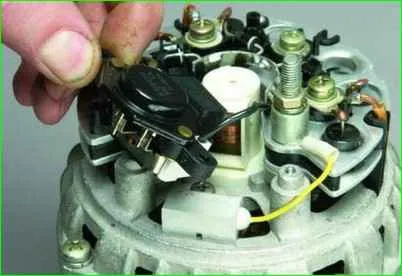

Крестообразной отверткой отворачиваем два винта крепления регулятора напряжения и, приподняв регулятор отсоединяем от его вывода наконечник провода.

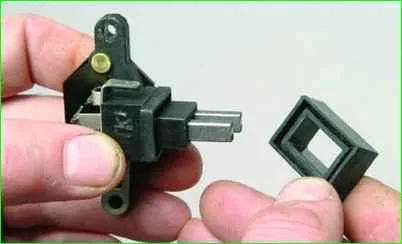

Снимаем со щеткодержателя резиновый уплотнитель

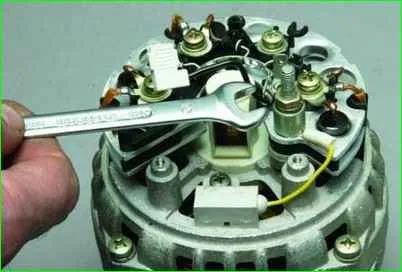

Ключом «на 10» ослабляем затяжку гайки контактного болта (вывода «В+»)
Отворачиваем гайку, удерживая при этом контактный болт от проворачивания отверткой, вставленной в прорезь пластмассовой втулки болта.

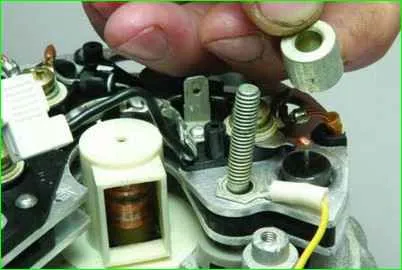

Снимаем с контактного болта пружинную шайбу втулку и наконечник провода конденсатора

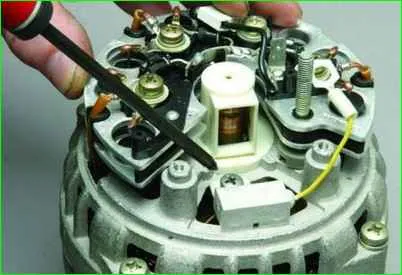

Отвернув крестообразной отверткой винт, снимаем конденсатор.

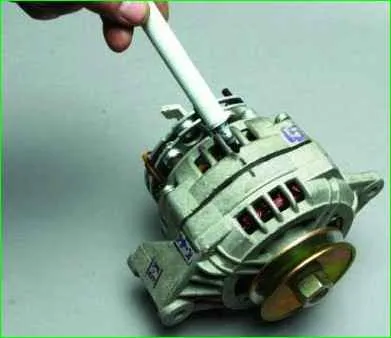

Маркером или чертилкой помечаем положение крышек относительно друг друга.

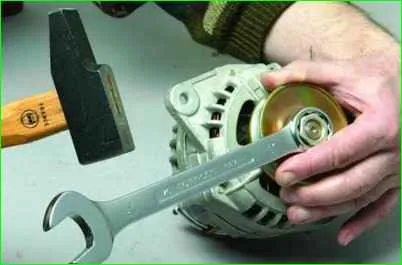

Надеваем на гайку крепления шкива накидной ключ «на 24».
Ослабляем затяжку гайки, используя инерцию массивного ротора.
Для этого удерживая рукой шкив, наносим молотком удары по ключу

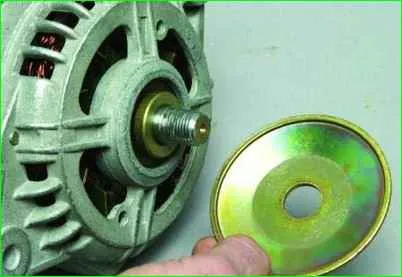

Отворачиваем гайку крепления шкива и снимаем конусную шайбу.
Снимаем наружную и внутреннюю части шкива.

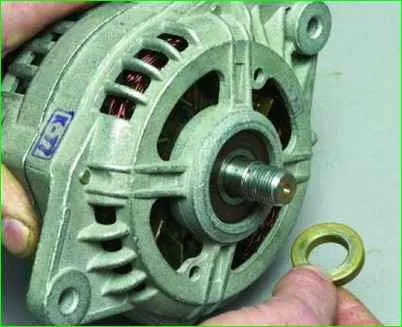

Снимаем шайбу

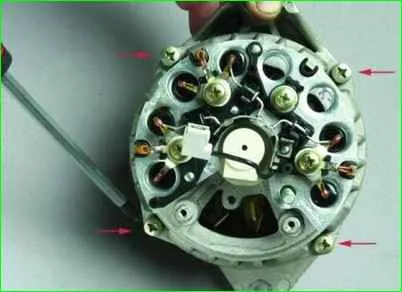

Крестообразной отверткой отворачиваем четыре винта, стягивающие крышки

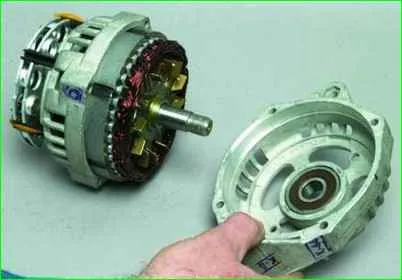

Снимаем переднюю крышку.

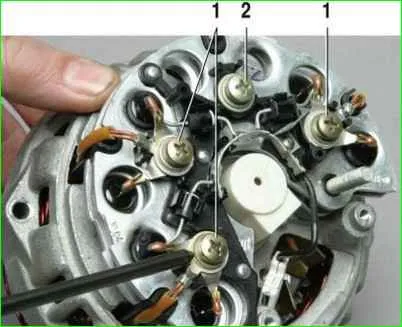

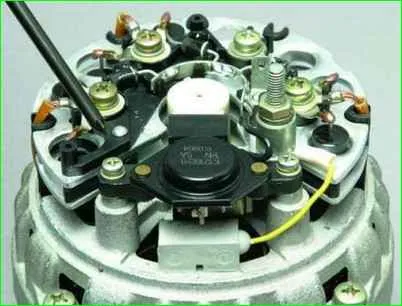

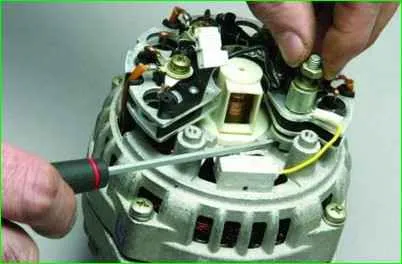

Крестообразной отверткой отворачиваем три винта крепления наконечников обмоток статора (1) и винт крепления выпрямительного блока (2).
Головки винтов прижимают наконечники обмоток через изолирующие шайбы.
Отгибаем наконечники обмоток.

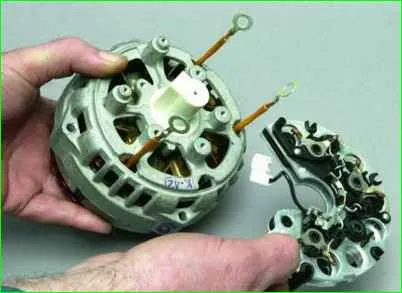

Снимаем выпрямительный блок (при этом выпадает контактный болт).

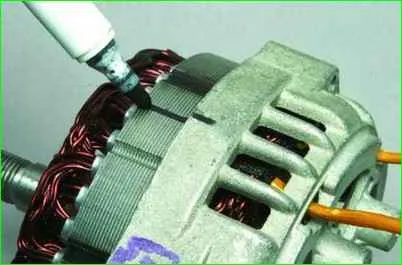

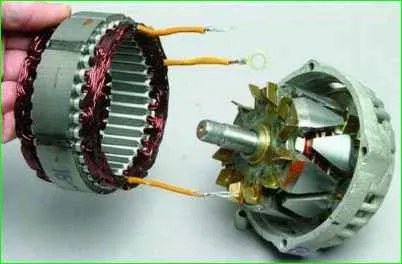

Помечаем положение статора относительно задней крышки и вынимаем статор из крышки

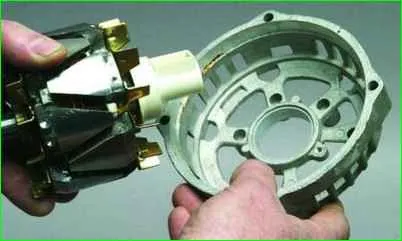

Надавив пальцем на пластмассовую втулку (опору подшипника) выталкиваем ее вместе с ротором из задней крышки

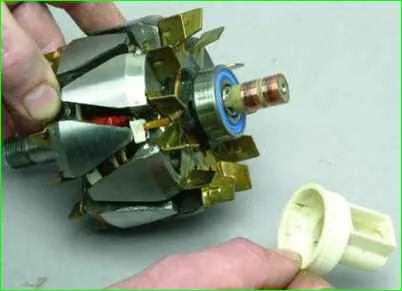

Поддев отверткой снимаем пластмассовую втулку с подшипника.

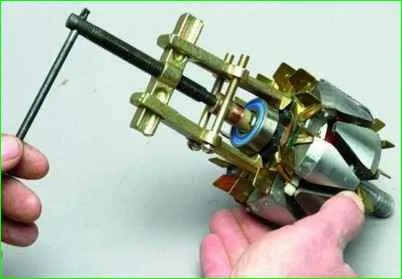

Подшипник спрессовываем с вала ротора съемником.
Тестером проверяем обмотки статора и ротора на обрыв или замыкание на корпус.
Сборку генератора проводим в обратной последовательности.

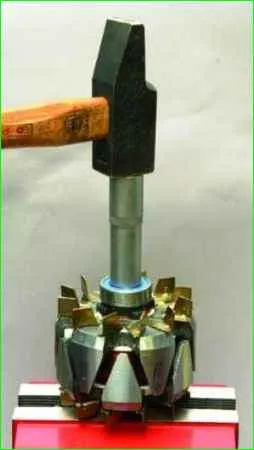

Для напрессовки заднего подшипника на вал ротора опираем передний конец вала о деревянный брусок.
Подшипник напрессовываем на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу подшипника.
Статор и крышки устанавливаем по ранее нанесенным меткам.

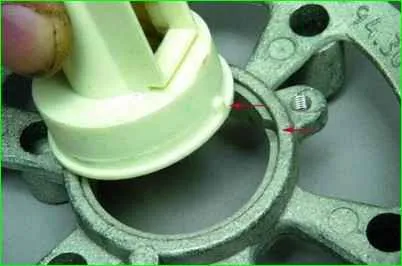

При установке пластмассовой втулки в заднюю крышку выступ на втулке должен войти в выемку на крышке.

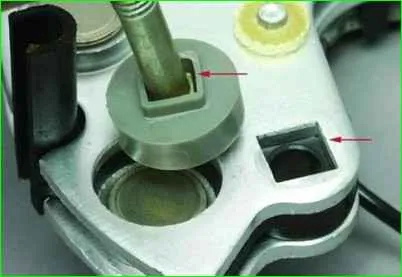

При установке контактного болта квадратный выступ на пластмассовой втулке болта должен войти в отверстие квадратного сечения в нижней пластине выпрямительного блока
При установке на вал ротора конусной шайбы ориентируем ее выпуклой поверхностью к гайке.
Устанавливаем генератор в обратной последовательности.
