Основные размеры деталей двигателя ВАЗ-2107

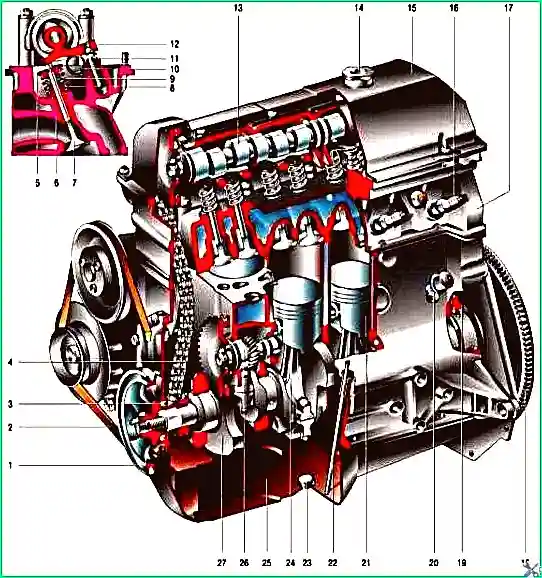

На автомобиль устанавливается бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала

Система питания – карбюраторная. Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала.

Двигатель ВАЗ-2103 отличается от двигателя ВАЗ-2106 меньшим диаметром цилиндров (76 мм вместо 79) и, соответственно, блоком цилиндров, размером поршней и поршневых колец, а также прокладкой головки блока цилиндров.

Головки блока у обоих двигателей одинаковы и их детали взаимозаменяемы. Цилиндры двигателей расположены вертикально в один ряд и объединены в блок.

Сверху на него устанавливается общая для всех цилиндров головка блока.

Снизу блок цилиндров закрыт стальным штампованным поддоном, который одновременно служит емкостью для масла.

Поршни имеют два компрессионных и одно маслосъемное кольцо. Коленчатый вал вращается в пяти опорах в блоке цилиндров.

От шкива на его переднем конце клиноременной передачей приводятся во вращение генератор и насос охлаждающей жидкости, расположенные с правой стороны двигателя.

В передней части двигателя находится привод распределительного вала и валика привода вспомогательных агрегатов: распределителя зажигания, топливного и масляного насосов.

Привод осуществляется двухрядной втулочно-роликовой цепью.

С правой стороны двигателя, кроме генератора, размещены выпускной трубопровод, стартер и впускной трубопровод с карбюратором и воздушным фильтром. С левой стороны находится масляный фильтр.

Для установки двигателя в сборе с коробкой передач и сцеплением применена трехточечная схема подвески.

Две передние опоры находятся по обе стороны блока цилиндров и крепятся к поперечине передней подвески автомобиля.

Задняя опора расположена на коробке передач и опирается на поперечину, закрепленную под полом кузова.

Эластичные подушки передних опор состоят из резины с привулканизированными стальными шайбами и болтами крепления.

Для увеличения жесткости опор в центральном отверстии подушек находятся пружины, опирающиеся на изолирующие кольца, а для смягчения ударов внутри пружин расположены резинометаллические буферы.

Подушки крепятся к кронштейнам с помощью промежуточных пластин.

Правая подушка предохраняется от нагрева со стороны приемной трубы глушителей защитным кожухом.

Задняя опора также резинометаллическая, она состоит из трех стальных пластин с разделяющей их резиной.

Средняя пластина крепится к коробке передач, а наружные – к поперечине, закрепленной на кузове.

Между полками поперечины ставятся стальные дистанционные втулки, предохраняющие полки от деформации при затягивании болтов крепления.

Блок цилиндров изготавливается методом литья из специального высокопрочного чугуна.

Отверстия под цилиндры растачиваются непосредственно в блоке, и дополнительные вставки (гильзы) в цилиндрах не применяются.

Для получения специального профиля и чистоты поверхности цилиндры хонингуются.

По диаметру цилиндры подразделяются на 5 классов через 0,01 мм, обозначаемые буквами A, B, C, D и E. Класс каждого цилиндра маркируется на нижней плоскости блока цилиндров.

Отверстия под коренные подшипники коленчатого вала растачиваются в сборе с крышками подшипников. Поэтому крышки не взаимозаменяемы ни между собой, ни с крышками других блоков цилиндров.

Чтобы не перепутать крышки, на них делается маркировка. Крышки подшипников крепятся к блоку цилиндров самоконтрящимися болтами, замена которых на какие-либо иные недопустима.

Валик привода вспомогательных агрегатов вращается в двух втулках, запрессованных в блок цилиндров. Передняя втулка сталеалюминиевая, а задняя – металлокерамическая, бронзографитная.

В запасные части поставляются втулки номинального и ремонтного размеров с уменьшенным на 0,3 мм внутренним диаметром.

Поршни отлиты из алюминиевого сплава. Наружная поверхность поршня для улучшения ее прирабатываемости к стенкам цилиндра покрыта тонким слоем олова.

Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. По высоте она коническая, а в поперечном сечении овальная.

Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, и на расстоянии 52,4 мм от днища поршня.

По наружному диаметру поршни (так же как и цилиндры) подразделяются на пять классов: А, B, C, D и Е через 0,01 мм, а по диаметру отверстия под поршневой палец – на три категории через 0,004 мм.

Категория указывается краской на торце (первая – синей, вторая – зеленой, третья – красной краской).

Класс поршня (латинская буква) и категория (цифра) маркируются на днище поршня.

В запасные части поставляются поршни классов A, C, E, которых вполне достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров.

Отверстие под поршневой палец смещено от оси симметрии двигателя на 5 мм в правую сторону.

Поэтому на поршне имеется метка в виде буквы "П" для правильной ориентировки поршня в цилиндре. Метка должна быть обращена в сторону передней части двигателя.

С 1986 г. поршни ремонтных размеров для всех моделей двигателей ВАЗ изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром.

До 1986 г. поршни ремонтных размеров для двигателей 2103 и 2106 выпускались с увеличением на 0,4; 0,7 и 1,00 мм.

Поршни двигателей 2103 и 2106 различаются только размером (диаметром).

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо с бочкообразной хромированной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа, фосфатированное.

Поршневые пальцы запрессовываются в верхнюю головку шатуна и свободно вращаются в бобышках поршня.

По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория пальца маркируется на его торце соответствующим цветом: 1-я – синим, 2-я – зеленым и 3-я – красным.

Шатун стальной, кованый. Нижняя головка шатуна разъемная, в ней устанавливаются шатунные вкладыши.

Шатун обрабатывается вместе с крышкой и поэтому она невзаимозаменяема с крышками других шатунов.

Чтобы при сборке не перепутать крышки шатунов, на шатуне и его крышке (сбоку) имеется клеймо номера цилиндра, в который они устанавливаются.

При сборке цифры на шатуне и крышке должны находиться на одной стороне.

Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм.

В заднем конце коленчатого вала имеется гнездо, куда запрессован подшипник ведущего вала коробки передач.

Смазочные каналы в шейках коленчатого вала закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.

Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки его шеек при износе или повреждении их поверхностей.

Шлифованием диаметры шеек уменьшаются на 0,25; 0,5; 0,75 и 1,00 мм.

Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны заднего коренного подшипника.

С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней – металлокерамическое (желтого цвета).

Вкладыши коренных и шатунных подшипников тонкостенные, биметаллические, сталеалюминиевые.

Вкладыши для 1, 2, 4 и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки).

Вкладыши центрального коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной.

Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые.

Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.

Маховик отливается из чугуна и имеет стальной напрессованный зубчатый венец для пуска двигателя стартером.

Маховики взаимозаменяемые, так как балансируются отдельно от коленчатого вала.

Центрируется маховик с коленчатым валом передним подшипником первичного вала коробки передач.

Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые подкладывается одна общая шайба. Заменять эти болты какими-либо другими недопустимо.

Размеры основных сопрягаемых деталей двигателя

Сопрягаемые детали  - Размеры деталей, мм  - Допустимый зазор, мм

Поршень — цилиндр (для двигателя ВАЗ-2103)

Класс А:

• Вал - 75,94-75,95
• Отверстие - 76,00-76,01
• Допустимый зазор 0,15 мм

Класс B:

• Вал - 75,95-75,96
• Отверстие - 76,01-76,02

Класс C:

• Вал - 75,96-75,97
• Отверстие - 76,02-76,03

Класс D:

• Вал - 75,97-75,98
• Отверстие - 76,03-76,04

Класс Е:

• Вал - 75,98-75,99
• Отверстие - 76,04-76,05

Поршень — цилиндр (для двигателей ВАЗ-2106, ВАЗ-21011)

Класс А:

• Вал - 78,94-78,95
• Отверстие - 79,00-79,01

Допустимый зазор 0,15 мм

Класс B:

• Вал - 78,95-78,96
• Отверстие - 79,01-79,02

Класс C:

• Вал - 78,96-78,97
• Отверстие - 79,02-79,03

Класс D:

• Вал - 78,97-78,98
• Отверстие - 79,03-79,04

Класс Е:

• Вал - 78,98-78,99
• Отверстие - 79,04-79,05

Поршневой палец — поршень

1-я категория (синяя метка)

• Вал - 21,970-21,974
• Отверстие - 21,982-21,986

2-я категория (зеленая метка)

• Вал - 21,974-21,978
• Отверстие - 21,986-21,990

3-я категория (красная метка)

• Вал - 21,978-21,982
• Отверстие - 21,990-21,994

Поршневой палец — верхняя головка шатуна

• Вал - 21,970-21,982
• Отверстие - 21,940-21,960

Зазоры в сопряжении канавок и поршневых колец

Сопрягаемые детали - Размеры деталей, мм

Верхнее компрессионное кольцо — канавка поршня:

• Высота кольца - 1,478-1,490
• Ширина канавки - 1,535-1,555
• Допустимый зазор - 0,15 мм

Нижнее компрессионное кольцо — канавка поршня:

• Высота кольца - 1,978-1,990
• Ширина канавки - 2,015-2,035
• Допустимый зазор - 0,15 мм

Маслосъемное кольцо — канавка поршня:

• Высота кольца - 3,925-3,937
• Ширина канавки - 3,957-3,977
• Допустимый зазор - 0,15 мм

Зазоры в замках поршневых колец

Наименование кольца - Величина зазора, мм

• Верхнее компрессионное кольцо - 0,30-0,45
• Нижнее компрессионное кольцо - 0,25-0,40
• Маслосъемное кольцо - 0,25-0,40
