Стартер 5722.3708 ВАЗ-2107-20

Стартер 5722.3708 – четырехполюсный четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

Техническая характеристика стартера 5722.3708

Номинальная мощность, кВт - 1,55

Потребляемый ток при максимальной мощности, не более, А - 375

Потребляемый ток в заторможенном состоянии, не более, А - 700

Потребляемый ток в режиме холостого хода, не более, А - 80

Статор стартера состоит из стального корпуса, к которому приклеены четыре постоянных магнита.

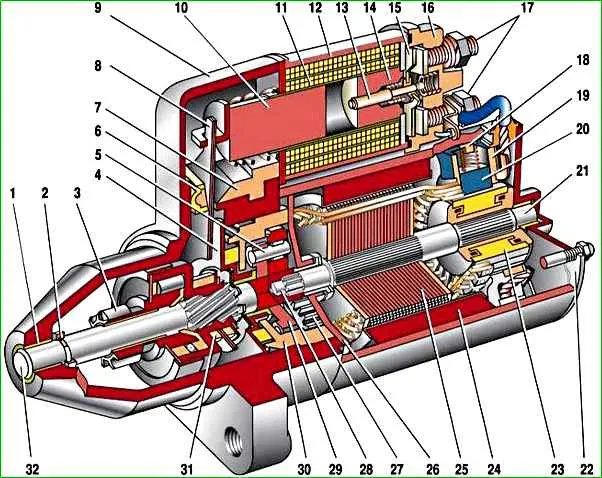

 Стартер 5722.3708: 1 - втулка передней крышки; 2 - ограничительное кольцо; 3 - обгонная муфта; 4 - опора вала привода с вкладышем; 5 - ось планетарной шестерни; 6 - прокладка; 7 - кронштейн рычага; 8 - рычаг привода; 9 - передняя крышка; 10 - якорь реле; 11 - оттягивающая обмотка; 12 - удерживающая обмотка; 13 - шток тягового реле; 14 - сердечник тягового реле; 15 - контактная пластина; 16 - тяговое реле; 17 - контактные болты; 18 - скоба; 19 - щеткодержатель; 20 - положительная щетка; 21 - вал якоря; 22 - задняя крышка с втулкой; 23 - коллектор; 24 - постоянный магнит; 25 - сердечник якоря; 26 - опора вала якоря с вкладышем; 27 - сателлит; 28 - центральная ведущая шестерня; 29 - водило; 30 - шестерня с внутренними зубъями; 31 - кольцо поводковое

Изнутри каждый магнит дополнительно закреплен развальцованной алюминиевой втулкой.

Корпус и крышки стартера стянуты двумя шпильками.

Вал якоря вращается в двух металлокерамических вкладышах, установленных в крышке и опоре вала.

Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной шестерни, трех планетарных шестерен, водила и коронной шестерни с внутренним зацеплением (эпициклической).
