В статье рассмотрим снятие панели приборов (торпеды)

Обычно панель приборов снимают для ремонта отопителя салона или кузовных работ

Отсоединяем «минусовую» клемму от аккумуляторной батареи.

Снимаем полку панели приборов, для этого:

Замена панели приборов автомобиля ВАЗ-2107Замена панели приборов ВАЗ-2107

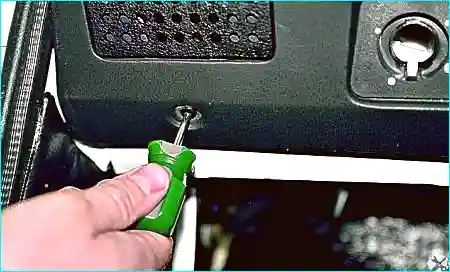

Крестообразной отверткой отворачиваем два самореза правого крепления полки

Отворачиваем саморез левого крепления полки

Замена панели приборов ВАЗ-2107Замена панели приборов ВАЗ-2107

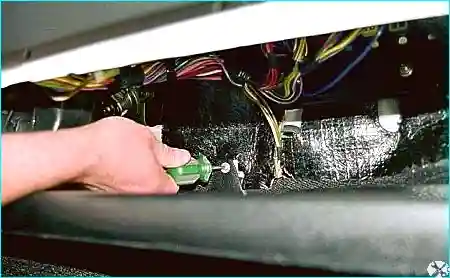

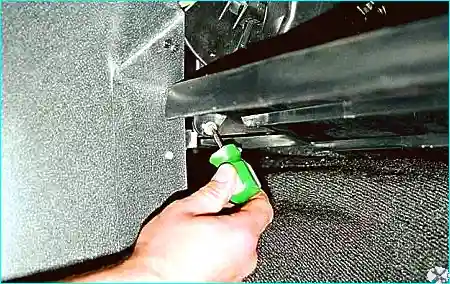

Отворачиваем саморез крепления полки к моторному щиту

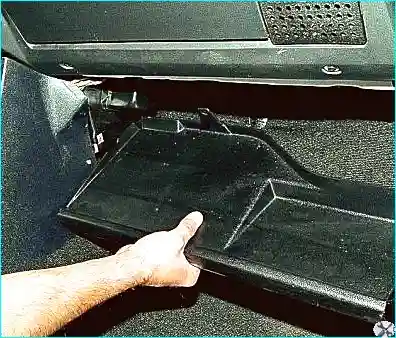

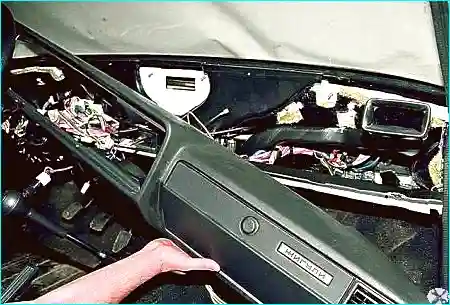

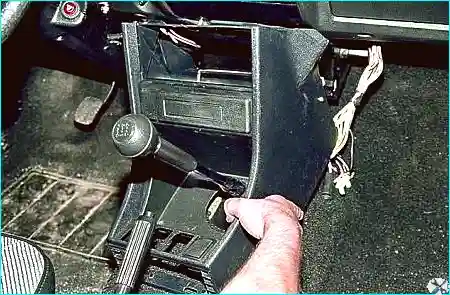

Вынимаем полку панели приборов

Вынимаем из панели приборов корпус вещевого ящика, для этого:

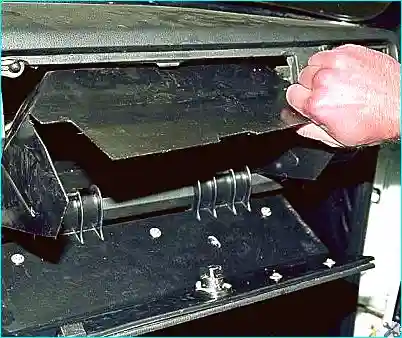

Открываем крышку вещевого ящика.

Замена панели приборов ВАЗ-2107Замена панели приборов автомобиля ВАЗ-2107

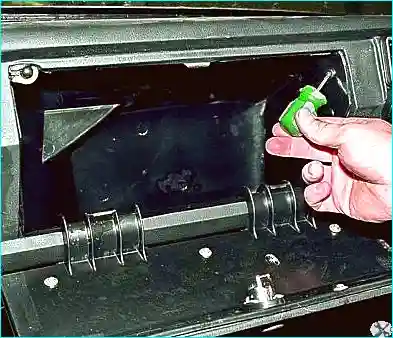

Отворачиваем два самореза, расположенных на противоположных боковых стенках вещевого ящика и вынимаем его корпус из панели приборов.

Замена панели приборов автомобиля ВАЗ-2107Замена панели приборов автомобиля ВАЗ-2107

Разъединяем клеммы первого и второго питающих проводов плафона освещения вещевого ящика

Снимаем верхний вкладыш панели радиоприемника, для этого:

Замена панели приборов автомобиля ВАЗ-2107Замена панели приборов автомобиля ВАЗ-2107

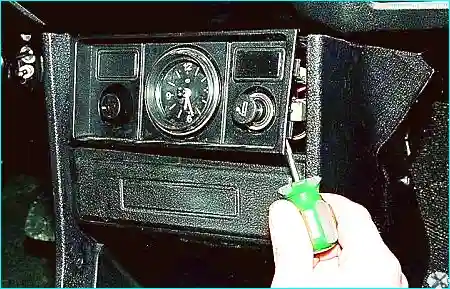

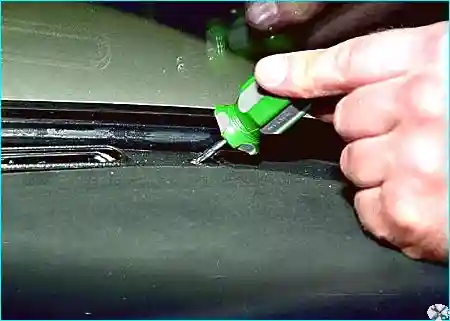

Отверткой отжимаем любой боковой край вкладыша, выводим фиксаторы из пазов панели радиоприемника и снимаем верхний вкладыш вместе с приборами.

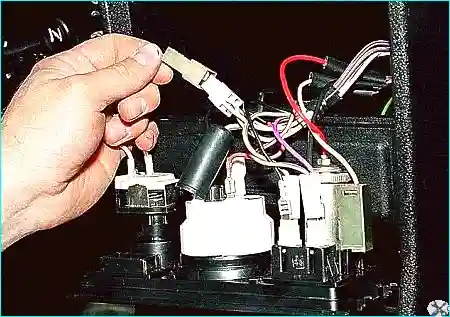

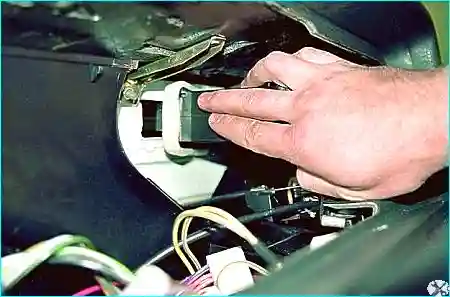

Разъединяем соединительный разъем выключателя освещения приборов.

Замена панели приборов автомобиля ВАЗ-2107Замена панели приборов автомобиля ВАЗ-2107

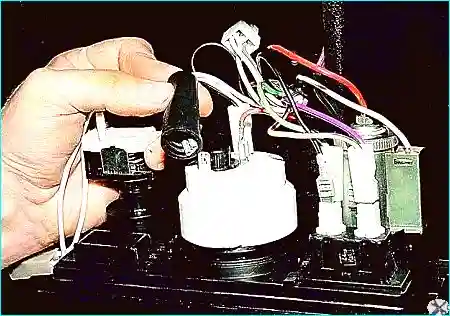

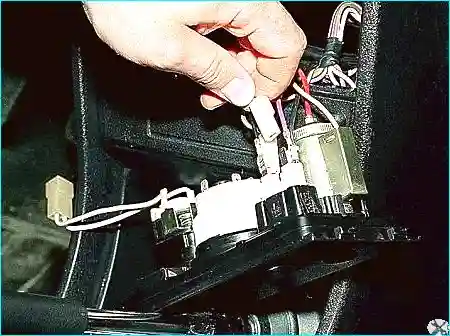

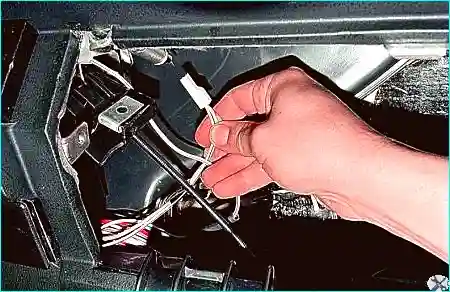

Отсоединяем три наконечника проводов от выводов часов, предварительно пометив порядок их подсоединения.

Отсоединяем наконечники проводов от выводов ламп блока сигнализаторов, предварительно пометив порядок их подсоединения

Замена панели приборов автомобиля ВАЗ-2107Замена панели приборов автомобиля ВАЗ-2107

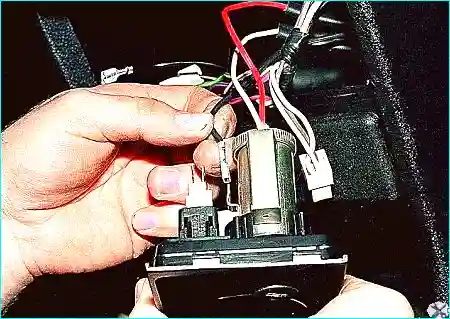

Отсоединяем провод «массы» от корпуса прикуривателя

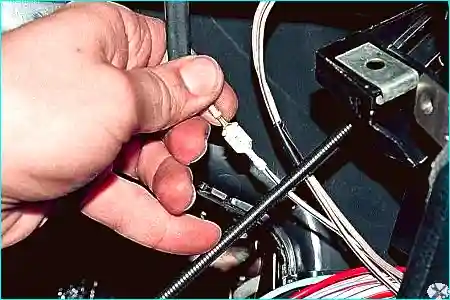

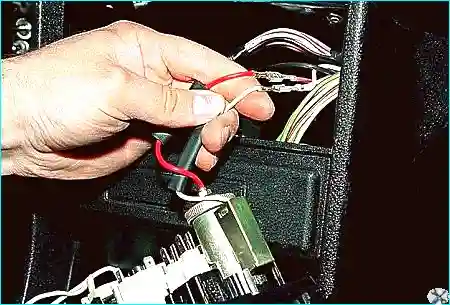

Разъединяем наконечники двух питающих проводов прикуривателя

Снимаем панель радиоприемника для этого:

Замена панели приборов автомобиля ВАЗ-2107Замена панели приборов автомобиля ВАЗ-2107

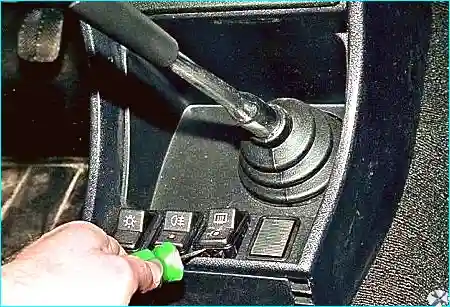

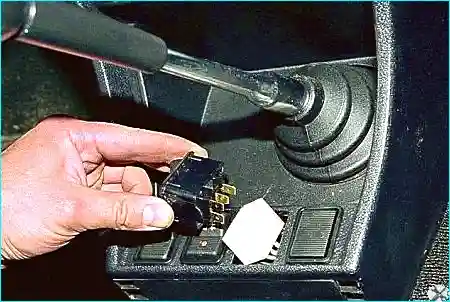

Отверткой поддеваем и вынимаем переключатели из панели.

Отсоединяем от переключателей штекерные колодки.

Замена панели приборов автомобиля ВАЗ-2107Замена панели приборов автомобиля ВАЗ-2107

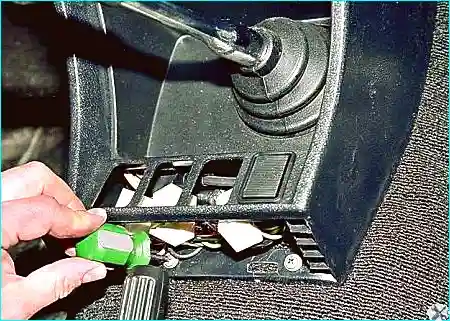

Надавив отверткой на защелки нижней вставки панели, снимаем ее.

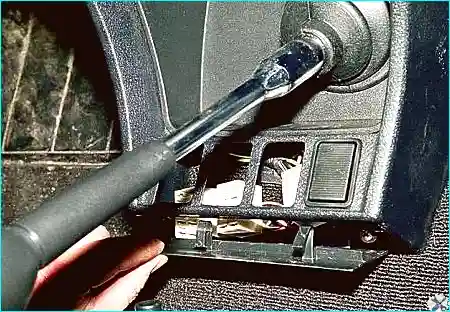

Крестообразной отверткой отворачиваем два самореза нижнего крепления панели и ключом «на 10» отворачиваем две гайки верхнего крепления панели.

Замена панели приборов автомобиля ВАЗ-2107Замена панели приборов автомобиля ВАЗ-2107

Снимаем панель радиоприемника с автомобиля.

Снимаем кожухи рулевого вала.

Снимаем гидрокорректор фар, для этого:

Замена панели приборов автомобиля ВАЗ-2107Замена панели приборов автомобиля ВАЗ-2107

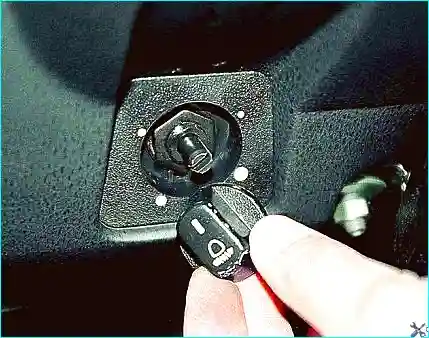

Потянув на себя, снимаем рукоятку гидрокорректора фар с приборной панели

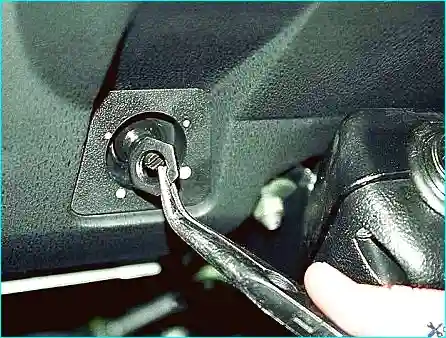

Пассатижами или головкой на 24 отворачиваем гайку крепления главного цилиндра гидрокорректора и вынимаем его внутрь приборной панели

Далее:

Замена панели приборов автомобиля ВАЗ-2107Замена панели приборов автомобиля ВАЗ-2107

Крестообразной отверткой отворачиваем три самореза крепления верхней вставки панели приборов.

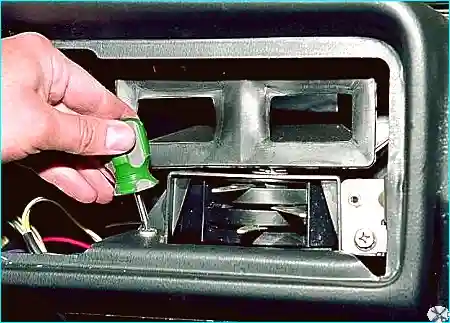

Той же отверткой отворачиваем два винта крепления к панели приборов блока управления отопителем.

Замена панели приборов автомобиля ВАЗ-2107Замена панели приборов автомобиля ВАЗ-2107

Крестообразной отверткой отворачиваем четыре самореза нижнего крепления панели приборов

Надавив сбоку на центральный воздухопровод, рукой вынимаем его из окна моторного щита

Замена панели приборов автомобиля ВАЗ-2107Замена панели приборов автомобиля ВАЗ-2107

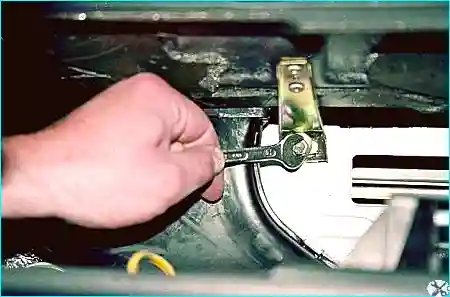

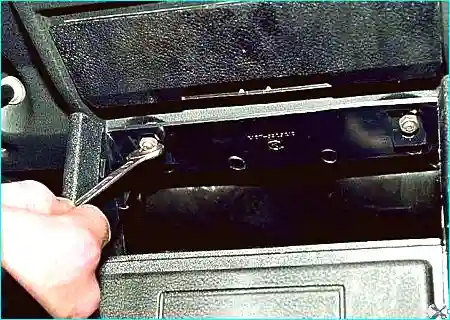

Ключом «на 10» внутри панели приборов отворачиваем четыре гайки ее верхнего крепления и снимаем панель с автомобиля

Устанавливаем панель в обратной последовательности.
