Поднимаем стекло в верхнее положение

Снимаем обивку двери (см. "Обивка двери ВАЗ-2107 замена").

Отсоединяем от замка тягу выключателя и тягу наружной ручки двери ("Замена ячейки замка ВАЗ-2107").

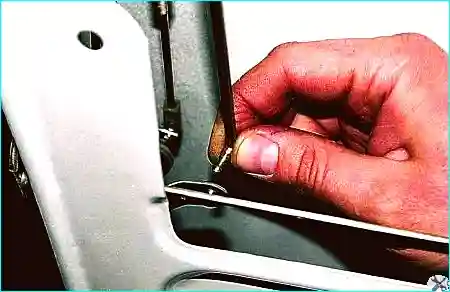

Шлицевой отверткой аккуратно отсоединяем тягу кнопки выключения замка.

Замок можно вынуть и с тягой, отвернув кнопку выключения замка.

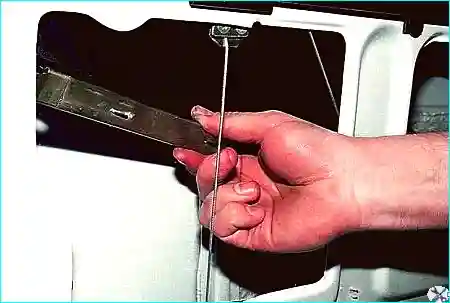

С торцевой стороны двери крестообразной отверткой отворачиваем два винта крепления желобка и, чуть опустив его и выведя язычок из паза, отодвигаем желобок в сборе с уплотнением.

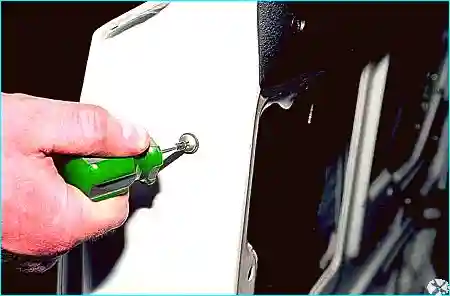

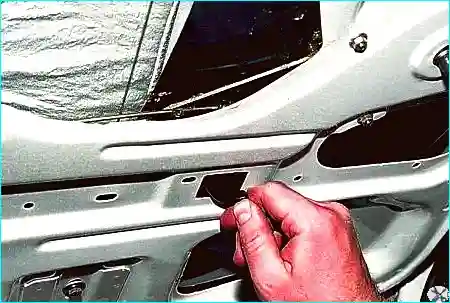

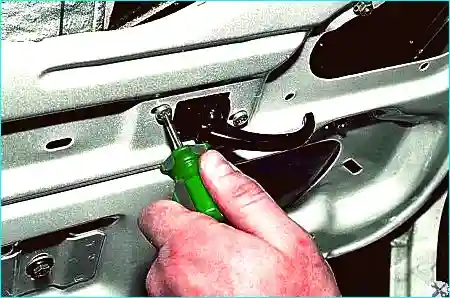

Той же отверткой отворачиваем два винта крепления внутренней ручки двери и утапливаем ее внутрь двери.

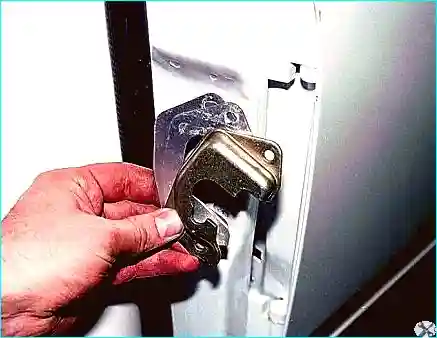

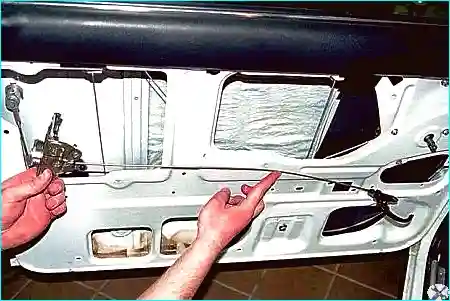

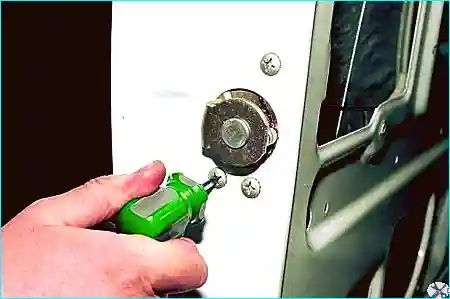

Крестообразной отверткой отворачиваем еще три винта и вынимаем замок из двери вместе с тягой и внутренней ручкой.

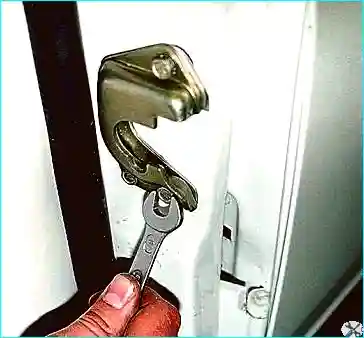

Отметив фломастером положение фиксатора на стойке, ключом «на 10» отворачиваем три болта крепления и снимаем фиксатор двери вместе с регулировочными прокладками.

При установке нового фиксатора набор прокладок сохраняем.

Смазываем новый замок любой пластичной смазкой, подсоединяем к нему тягу с ручкой и устанавливаем на дверь в последовательности, обратной снятию.

Устанавливаем фиксатор. Если замечаний к работе замка нет, собираем дверь.

Смазываем новый замок любой пластичной смазкой, подсоединяем к нему тягу с ручкой и устанавливаем на дверь в последовательности, обратной снятию.

Устанавливаем фиксатор. Если замечаний к работе замка нет, собираем дверь.

Регулировка замка

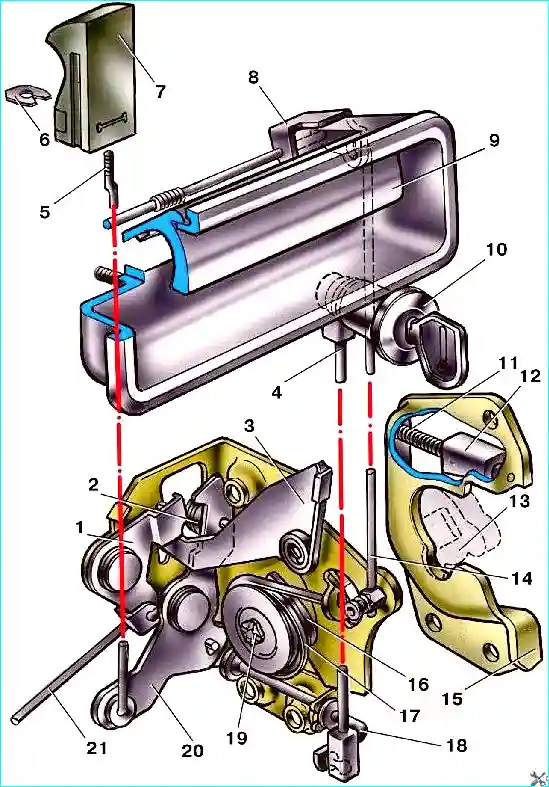

Рис. 10. Замок передней левой двери

Для правильной работы замка двери отрегулируйте положение корпуса фиксатора 15 (см. рис.10 ) замка, предварительно ослабив болты крепления.

Если дверь закрывается слишком туго, сместите фиксатор наружу и затяните болты. Если дверь закрывается слабо, фиксатор сместите внутрь.

Если дверь при закрывании опускается — сместите фиксатор вверх и, если приподнимается (провисание в открытом положении) сместите фиксатор вниз.

Перед регулировкой замка рекомендуется очертить контур фиксатора на стойке кузова.

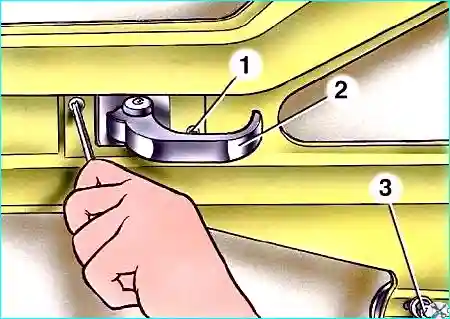

Рис. 11. Крепление внутренней ручки привода замка двери

Если дверь плохо отпирается внутренней ручкой 2 (см. рис. 11 ), отрегулируйте положение ручки.

Для этого ослабьте винты 1 крепления и ручку вместе с кронштейном передвиньте в нужное направление.

По окончании регулировки заверните винты крепления.
