Для наглядности проверки сделаны на снятом генераторе, но их можно провести и на автомобиле, отсоединив провода от аккумуляторной батареи и генератора
Проверка выпрямительного блока на короткое замыкание
Снимаем провод с вывода регулятора напряжения.
Проверяем выпрямительный блок омметром или с помощью контрольной лампы и аккумуляторной батареи.
Если сопротивление велико (стрелка прибора отклонилась на «бесконечность» или контрольная лампа не горит), вентили исправны.
Общая проверка
Проверяем на «пробой» положительные и отрицательные вентили.

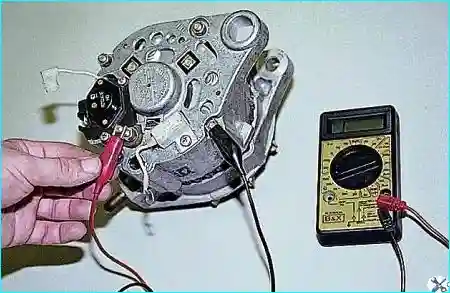

«Плюс» омметра подсоединяем к выводу «30» генератора, а «минус» – к его корпусу.
Если омметр показывает малое сопротивление (стрелка прибора отклонилась к нулю или контрольная лампа не горит), то один или несколько вентилей «пробиты».
Уточненная проверка

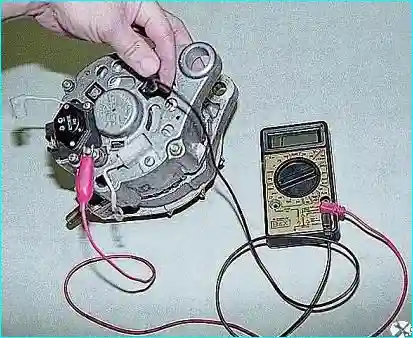

Отрицательные вентили проверяем, соединив «плюс» прибора с одним из болтов крепления выпрямительного блока, а «минус» с корпусом генератора.
Если сопротивление мало – один или несколько вентилей «пробиты», или имеется короткое замыкание обмотки статора на корпус генератора.

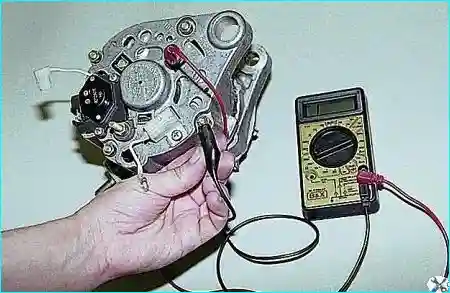

Для проверки положительных вентилей «плюс» прибора соединяем с выводом «30» генератора, а «минус» – с одним из болтов крепления выпрямительного блока.
Малое сопротивление означает, что «пробит» один из вентилей
При выходе из строя элементов выпрямительного блока рекомендуем менять его в сборе.
Допускается замена отдельных диодов, однако потребуется их перепрессовка в держатель – операция, требующая аккуратности и навыка.
Проверка обмотки возбуждения ротора
Снимаем регулятор напряжения.

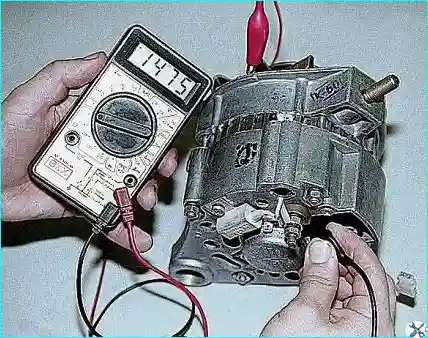

Через окно в крышке генератора проверяем ротор на короткое замыкание на корпус, соединив один вывод омметра с крыльчаткой генератора, а другой с контактным кольцом обмотки возбуждения.

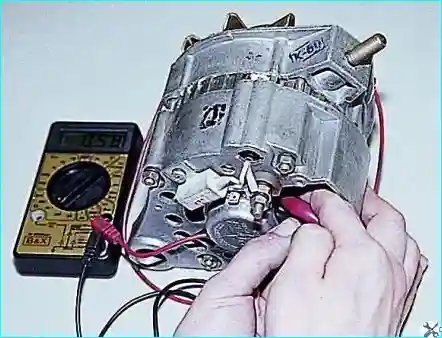

Проверяем отсутствие обрыва в обмотке возбуждения, подсоединив выводы прибора к контактным кольцам
Проверка конденсатора
Снимаем конденсатор
Для проверки конденсатора используется специальный прибор, но предварительно оценить состояние конденсатора можно омметром.
Закорачиваем вывод конденсатора на его корпус, чтобы он разрядился.
Подсоединяем к выводу корпуса и наконечнику провода щупы омметра (омметр лучше переключить в верхний предел измерений).
Стрелка должна резко отклониться в сторону нуля, а затем плавно вернуться в конец шкалы, к символу «бесконечность».
Если поменять полярность, то стрелка должна еще больше отклониться к нулю.
Неисправный конденсатор заменяем.
