Снять комплект приборной доски.
Снять накладку светодиодов.
Вынуть светодиод.

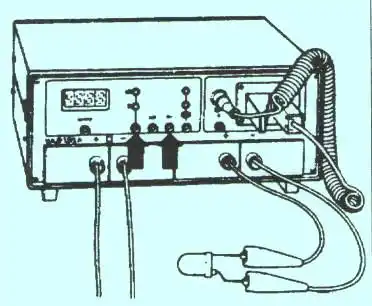

На станции обслуживания для проверки используется многофункциональный измерительный прибор V.A.G. - 1315А.
Одновременно нажать на кнопки измерения сопротивлений и напряжений (стрелки).
Красную клемму прибора подключить к прямому положительному выводу светодиода, черную клемму - к отогнутому отрицательному выводу.
Диод должен светиться, в противном случае заменить. (Можно проверить батарейкой не более 4.5 В).
Отвернуть два винта обрамления комплекта приборной доски и снять обрамление.
Вставить диод на место. Внимание: Соблюдать полярность.

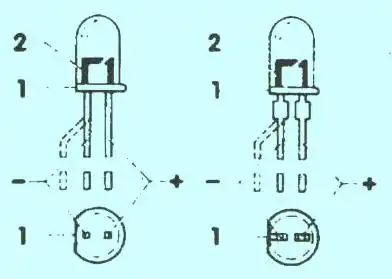

Отрицательный полюс светодиод отмечается фаской 1 на корпусе диода и большим размером полюса в прозрачном корпусе. У некоторых диодов отрицательный вывод отогнут.
Надеть накладку.
Установить комплект приборной доски.
