Снятие и установка бандажной втулки валика спидометра VW Passat

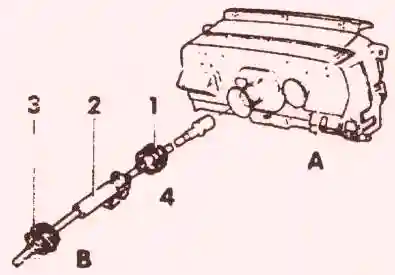

Валик спидометра вставляется в заднюю стенку комплекта приборов в приборном отсеке, и обеспечивает зацепление валика спидометра в спидометре в собранном состоянии
А - Комплект приборной доски с воронкообразной бандажной втулкой для подсоединения в собранном состоянии.
В - Валик спидометра.
1 - Уплотнение переборки между салоном и водосборным отсеком.
2 - Корпус нажимной пружины.
3 - Уплотнение переборки между водосборным и моторным отсеками.
4 - Держатель корпуса нажимной пружины с пломбировочным замком.
Снятие
Снять комплект приборной доски.

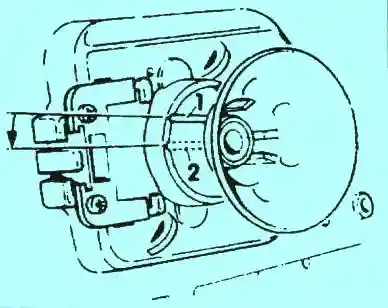

Повернуть бандажную втулку из фиксированного положения 1 по направлению стрелки в положение 2, когда ее можно будет снять с комплекта приборной доски.
Установка
Поставить втулку, повернуть и зафиксировать.
Установить комплект приборной доски.
