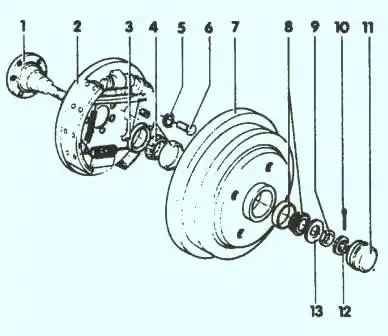

Задняя ступица VW Passat
1 - Ось ступицы
рихтовочные работы с осями колес недопустимы. Применять оси только с шестью крепежными отверстиями
2 - Тормозной щит. Приворачивать вместе со ступицей
3 - Сальник. Между губками сальника ввести универсальную смазку
4 - Внутренний подшипник ступицы. Наружное кольцо снимать медной выколоткой.
5 - Тарельчатая пружинная шайба. Большая прилегающая поверхность (вогнутая сторона) направлена к тормозному щиту.
6 - Болт, 60 Нм
7 - Тормозной барабан. Перед снятием свести тормозные колодки через отверстия для колесных болтов. Перед установкой смазать посадочный диаметр универсальной смазкой.
8 - Наружный подшипник ступицы. Наружное кольцо снимать медной выколоткой
9 - Шестигранная гайка. Для регулировки люфта колесных подшипников.
10 - Шплинт. Заменять на новый
11 - Колпак
12 - Корончатая контргайка
