Снятие указателей из приборной доски VW Passat

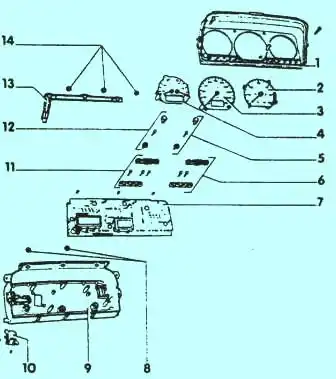

1 - Крышка
2 - Тахометр
3 - Электронный указатель скорости
4 - Индикатор. *Индикация температуры охлаждающей жидкости и остатка охлаждающей жидкости с вырезом для мультифункциональной индикации (MFA).
5 - Контрольная лампа. Правый указатель поворотов.
6 - Правые контрольный лампы
7 - Печатная плата. Заменяется только вместе с корпусом.
8 - Лампа. С черным патроном для подсвета мультифункционального индикатора и счетчика пробега.
9 - Корпус. Заменятся только вместе с печатной платой.
10 - Датчик давления. Для MFA.
11 - Контрольная лампы
12 - Контрольная лампа. Левый указатель поворотов.
13 - Ленточный кабель. Для подсветки комплекта приборной доски.
14 - Лампа. С патроном для подсветки комплекта
Снятие указателей

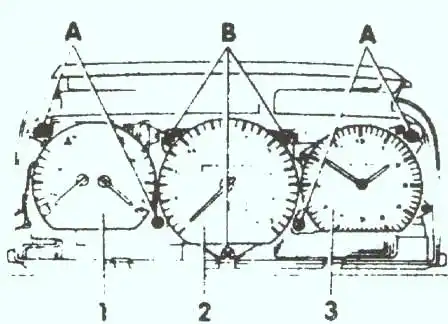

До июля 1990 года:

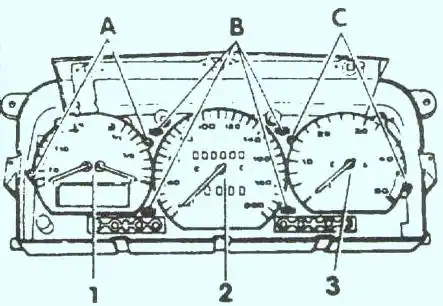

С августа 1990 года:
Вывернуть кнопку обнуления суточного пробега и снять крышку с комплекта приборной доски.
Вытащить комплект приборной доски.
Внимание: Подключен валик спидометра.
Снять индикатор остатка топлива, температуры охлаждающей жидкости и недостатка охлаждающей жидкости 1 в зависимости от комплектации цифровыми часами или MFA. Прежде сжать разжимные штифты А.
Снять кварцевые часы или тахометр. Прежде сжать разжимные штифты А.
Отвернуть механический спидометр в точках В (электронный указатель скорости вставляется) и вынуть.
